光電隔離技術的應用

在電子電路系統中，由于外在的各種信號及電路的干擾會降低測量和控制準確性，甚至會導致非常嚴重的破壞性后果。那如何提高整個系統的抗干擾能力呢？光電隔離技術(光電隔離器)被證明是一種行之有效的方法。

1、在串行接口（RS232接口轉換器、RS485接口轉換器）電路中的應用

微機有多個輸入端口，接收來自遠處現場設備傳來的狀態信號，微機對這些信號處理后，輸出各種控制信號去執行相應的操作。在現場環境較惡劣時，會存在較大的噪聲干擾，若這些干擾隨輸入信號一起進入微機系統，會使控制準確性降低，產生誤動作。因而，可在微機的輸入和輸出端，用光耦作接口，對信號及噪聲進行隔離。

在該電路中，主要應用在“A／D轉換器”的數字信號輸出，及由CPU發出的對前向通道的控制信號與模擬電路的接口處（RS232接口轉換器、RS485接口轉換器），從而實現在不同系統間信號通路相聯的同時，在電氣通路上相互隔離，并在此基礎上實現將模擬電路和數子電路相互隔離，起到抑制交叉串擾的作用。

2、在遠距離傳輸中的應用

在計算機應用系統中，由于測控系統與被測和被控設備之間不可避免地要進行長線傳輸，信號在傳輸過程中很易受到干擾，導致傳輸信號發生畸變或失真，另外，在通過較長電纜連接的相距較遠的設備之間，常因設備間的地線電位差，導致地環路電流，對電路形成差模干擾電壓。為確保長線傳輸?shù)目煽啃裕刹捎霉怆婑詈细綦x措施，將2個電路的電氣連接隔開，切斷可能形成的環路，使他們相互獨立，提高電路系統的抗干擾性能。若傳輸線較長，現場干擾嚴重，可通過兩級光電耦合器將長線完全“浮置”起來。

長線的"浮置"去掉了長線兩端間的公共地線，不但有效消除了各電路的電流經公共地線時所產生噪聲電壓形成相互竄擾，而且也有效地解決了長線驅動和阻抗匹配問題；同時，受控設備短路時，還能保護系統不受損害。

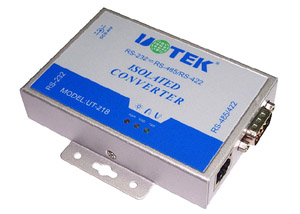

光電隔離器具有很好的抗干擾能力，在工業自動化控制應用領域得到了廣泛地應用，深圳宇泰科技研發生產的部分接口轉換器都具有光電隔離功能，產品穩定性好，在同行業中具有較高水平。
