智能變電站中工業接口rs485轉換器方案的探討

rs232轉換器，rs485轉換器，rs485集線器，工業以太網交換機組成系統在智能變電站中信息采集、傳輸和處理全數字化的變電站是發展的方向和趨勢，在國家電網公司建設智能電網的宏偉構想中，智能變電站是基礎，是電風運行數據的采集源頭和命令執行單元，具有全站信息數字化特征。

數字變電站， 也包括未來的智能變電站，是以變電站一、二次設備為數字化對象，通過對數字化信息標準化，實現站內外信息共享和互操作，具有全部信息數字化的重要特征。

在智能變電站中，網絡報文的記錄與分析顯然是非常重要的，尤其是過程層網絡報文，類似于常規變電站的各開關量信息，因此，應實現采用工業接口轉換器對全站各種網絡報文的實時監視、捕捉、存儲、分析和統計功能，實現對各智能電子設備的網絡通信的在線監測。

在常規變電站中，交流采樣通常接入保護級電流電壓線圈，電流采樣有單獨使用獨立二次繞組的，也有串接在保護裝置之后的，開關量錄波通常取自備用接點或信號接點。在數字化站中，根據不同的變電站組網結構，交流采樣、開關量等可能采用點對點方式、網絡方式或二者混合方式傳輸，錄波裝置同樣也可選擇這些接入方式，但特別需 注意數據同步性、數據真實性等問題。

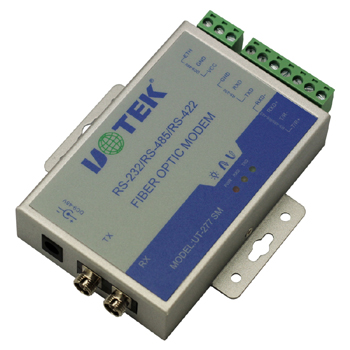

按照現在電子互感器的發展情況，交流采樣主要有光串行通信和以太網兩種傳輸方式。UT-277是多功能的支持異步RS-232，RS-485，RS-422通信接口的光纖MODEM，是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的上佳選擇。UT-277使用普通的多模光纖，有效通信距離達多模4KM、單模20KM，通信速率可達460KBPS。由于采用了光纖作為傳輸介質，可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資。

 UT-277提供一對ST光纖接口，支持點對點或環路（RING）連接方式。在點對點方式下，兩個設成主模式的UT-277通過背靠背連接；在環路方式下，一個主模式的UT-277可以和一個到十個從模式的UT-277用一根光纖連在一起，實現一點對多點的應用。在一對點對點的UT-277中間增加兩只從模式的UT-277作為中繼器，可以使用通信距離延長至8KM.支持rs232，rs422，rs485多種異步通信協議，可以同時混合使用兩個rs232轉換器，rs422轉換器或rs485轉換器接口，支持2線（半雙工）rs485和4線（全雙工）rs422工作方式。

工業接口轉換器在點對點傳輸，硬件配置、控制比較簡單，數據實時性好，網絡數據的共享快。在工業領域應用中，目前還沒有很多解決方案是試點階段，還存在很多技術問題需要摸索，但是我們宇泰不斷深入研究和探討中，以實事求是、嚴謹科學的態度，推動其發展進步。
