宇泰工業交換機在光伏發電監控系統應用案例

>>系統簡介
       光伏發電系統是利用光生伏特效應原理將太陽能轉換成電能的發電系統，它的主要部件是太陽能電池、蓄電池、匯流箱、直流柜 逆變器和箱變等，其特點是可靠性高、使用壽命長、不污染環境、能獨立發電能并網運行，是干凈清潔無污染的環保能源， 受到各國企業組織的青睞，具有廣闊的發展前景。

>>方案概述
       光伏發電系統主要由太陽能光伏板、匯流箱、直流柜、逆變器、箱變和變壓器組成。光伏發電通信系統主要由光伏區串口服務器UT-6602、戶外房交換機UT-62408F和升壓站交換機UT-62424F組成。

       光伏區光伏組件發電，通過電纜經匯流箱匯流后到直流柜，通過逆變器將直流變?yōu)榻涣麟?，通過箱變將電壓提升到35KV，通過電力線纜傳輸?shù)缴龎赫?，電壓提升?10kv，再輸送到國家電網。

       在光伏區匯流箱需監測每條回路的電流、電壓、功率等測量值，串口服務器UT-6602將匯流箱，直流柜，逆變器和箱變的檢測數據接入到通信網絡中，經環網交換機UT-62408F傳輸至繼保室，經繼保室機架式交換機UT-62424F接入光功率預測與控制等后臺其他系統進行數據處理分析與保存。

        每1MW對應一個戶外光伏逆變室，每個逆變室安裝一臺UT-62408F環網交換機，整個光伏區一般由20‐100個戶外房組成，每10-20臺UT-62408F環網交換機與中控室UT-62424F交換機組成光纖環網，確保網絡通信的穩定性和穩定性。運行人員可在遠方對光伏區設備進行監測和控制，從而大大減少了現場維護的工作量以及由此帶來的人身安全隱患。

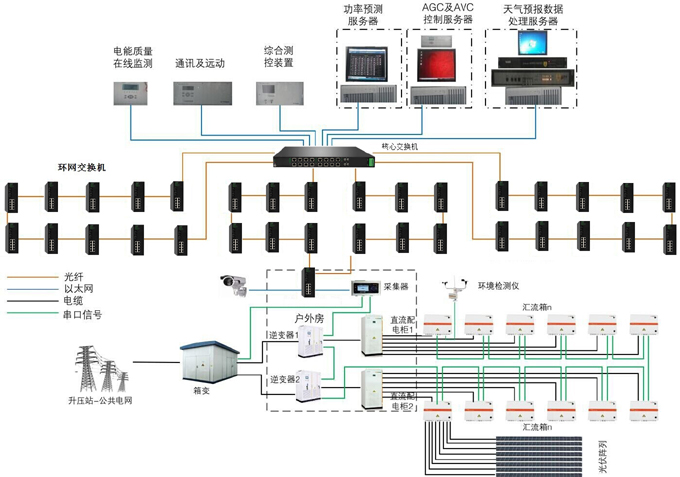

>>系統結構圖

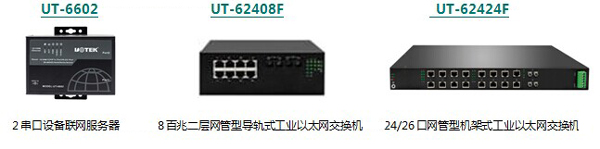

>>相關產品

>>成功案例
宇泰的工業以太網交換機成功應用于甘肅慶陽某光伏發電項目。
       項目目主要分為兩大塊，一塊為發電數據傳輸網絡，主要收集各光伏電站發電數據，回傳至控制中心。另一塊為視頻監控網絡，負責監控整個光伏電站的運行情況，便于進行遠程管理和維護。

       管理控制中心采用UT-62424F系列網管型工業交換機，單臺設備最大可配置24個百兆光口，組建12個光纖保護環網，4個千兆口上行，能夠滿足后期擴容需求；光伏發電數據回傳采用UT-62408F網管型工業交換機，提供2路光口，兩個光口與相鄰的光伏逆變室內交換機相連，組成保護環網；視頻監控網絡采用UT-60408F-8T-2GP非網管千兆工業交換機，兩個光口實現樹形連接方式，完成整個視頻鏈路上的采集數據回傳，千兆帶寬能夠充分保證視頻傳輸質量。

       光伏逆變室中的間隔層設備的監控?cái)?shù)據通過UT-6602串口服務器將485信號轉換成以太網數據，接入到UT-60408F工業以太網交換機，10-20個逆變室的UT-60408F和控制中心UT-60424F組建成單環網，并將站控層的操作工作站、工程師站等一些設備接入網絡。

>>方案特點
》設備均為工業級產品，所用交換機均通過國家電網A類認證，IEC61850-3標準。
》光纖冗余環網，私有快速環網技術，故障切換時間小于20ms。組網簡單，穩定可靠。
》完善的網絡管理功能，宇泰科技交換機除支持CLI、Telnet、WEB等常見管理方式外，還擁有強大的SNMP管理功能。宇泰科技強大的綜合網絡管理軟件Netview更是對整個網絡的健康偵測做到及時、準確而又全面；
》支持自動偵測，全/半雙工MDI/MDI-X自適應,Console接口RS-232；
》支持QoS、VLAN、IGMP Snooping/GMRP等管理功能；
》冗余雙電源輸入接線端子；
》IP40防護等級，導軌安裝；
》工作溫度-40℃~85℃。
