項目背景

目前有一種自動油箱監測系統，負責收集油位、溫度信息，進行油田安全系統管理。該系統為集中式系統，意味著人力更少，信息更易管理、收集。因?yàn)榇讼到y(tǒng)可提供實時管理，操作員因此更加安全，在緊急情況下也有更快的反應時間。另外，由于實行了監測，石油公司可避免在存儲、運輸方面的固有浪費。

系統需求

• ULC1D2/ATEC I級II區

• IP65防護

• STP/RSTP

• 通信距離超過2km

解決方案

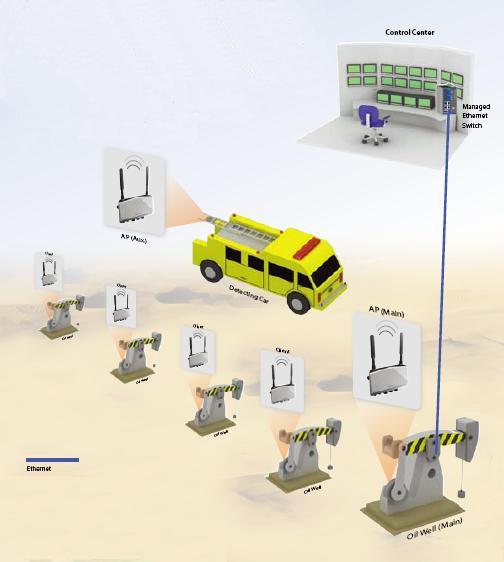

每個油井均采用數個傳感器收集信息，傳感器通過基金會現場總線連接。為了使用標準以太網進行通信，基金會現場總線網關將基金會現場總線數據轉換為標準以太網格式。其他安全系統，如消防警報與監控系統也通過以太網連接。每個油井與控制中心之間使用無線通信系統?？紤]到可靠性，使用不同頻段的雙無線網絡進行傳輸，冗余滿足IEEE 802.1 w RSTP協議標準。由于油井之間的距離總是在500m至1km之間，需要使用特殊天線與網格標準如WDS進行遠距離通信。
