項目描述

石油和天然氣的鉆井通常很挖的深，鋪設管道貫穿整個井深。如果沒有合適的保護措施，鹽水層會污染地下水。大型金屬管外殼搭配水泥，形成保護屏障，防止石油從鉆井中泄漏，污染了天然地下水。

美國某油氣井服務公司使用泵車車隊，向油井中充填水泥和壓裂液，以防止地下水污染，并減少頁巖氣服務工作時的壓裂費用。這些泵車被部署在全國各地的幾個主要工作站，公司需要一種解決方案，通過在移動指揮中心來遠程監控所有的泵車信息。

系統需求

• 需要一個無線解決方案，可以讓移動控制中心與多個難以布線的工作現場進行通信

• 通訊設備必須防風/防雨，可以承受-40 ~ 70°C的室外溫度，并具有可用于危險環境的ATEX認證和UL認證

• 無線通信架構需要確保實現無線設備和多輛泵車的遠程接入

Moxa解決方案

在這個應用中，客戶采用了Moxa移動解決方案。由于現場油井的附近很少有現成的以太網絡來部署802.11的無線接入點，且泵車通常處于移動狀態，很難布置有線方案。但幸好蜂窩網絡的覆蓋范圍十分廣泛，可以利用現有的網絡資源來實現遠程通信。

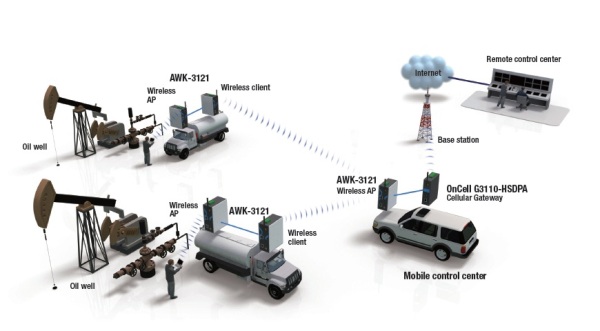

Moxa AWK-3121系列（802.11a/b/g無線AP/網橋/客戶端）通過了ATEX認證，被安裝在每輛泵車和移動控制中心。通過在每輛泵車上安裝一臺無線AP和一臺客戶端，工程師們能夠從移動控制中心訪問泵車。此外，每輛泵車上的無線AP還可將附近的筆記本電腦和無線設備接入容一個網絡接入點允許附近的筆記本電腦和無線設備連接到同一個網絡。而且，如果一臺AWK-3121發生故障時，還能提供網絡冗余。

OnCell G3110-HSPA被安裝在移動控制中心，并配置了一個專用的IP地址。 Moxa所有IP網關和路由器都配備了OnCell Central Manager，可實現遠程訪問。Moxa OnCell Central Manager去除了私有IP帶來的通訊障礙，允許私有IP設備訪問互聯網，從而確保了無線了網絡的移動性。

Why Moxa

• Moxa AWK-3121已通過UL C1D2/ATEX Zone 2認證，抵御極端氣候和爆炸性氣體，并提供充足的防護

• Moxa提供完整的工業無線網絡解決方案，包括IEEE802.11a/b/g標準、寬溫、工業認證和GSM/GPRS/EDGE/WCDMA/UMTS蜂窩技術?？刹捎肕oxa無線AP或蜂窩網絡IP網關產品實現設備的無線網絡接入

• Moxa OnCell Central Manager（可與OnCell G3110-HSPA搭配使用）支持私有IP通信和集中管理，可通過網絡實現系統配置、管理和監控
