以太網工業交換機在快遞分揀中心自動分揀系統中的應用

>>系統概述

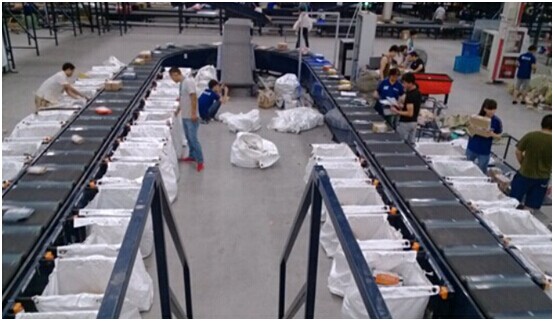

      自動分揀系統(Automatic sorting system)是先進配送中心所必需的設施條件之一。具有很高的分揀效率，通常每小時可分揀商品6000-12000箱；可以說，自動分揀機是提高物流配送效率的一項關健因素。它是二次大戰后在美國、日本的物流中心中廣泛采用的一種自動分揀系統，該系統目前已經成為發達國家大中型物流中心不可缺少的一部分，通信網絡的穩定性和可靠性也就成了自動分揀系統能否快速、準確的分揀貨物的決定因素了。

>>系統簡介
      自動分揀系統通過自動采集快件的條碼信息后通過RS485轉232串口線上傳至上位機。上位機通過工業交換機與后臺數據庫系統交互數據后通過上位機軟件對比快件屬性后給出系統分揀指令，控制系統進行自動分揀，并將分揀信息上傳至后臺數據庫。通過數據庫與管理系統有機結合，可加強企業內部協作與通信，提高生產和管理效率，增強企業的市場競爭力。
自動分揀系統具有以下優點：
1.智能分揀系統能連續、大批量地分揀貨物。 由于采用大生產中使用的流水線自動作業方式，自動分揀系統不受氣候、時間、人的體力等的限制，可以連續運行，每小時可分揀7000件包裝商品。
2.分揀誤差率極低。 自動分揀系統的分揀誤差率大小主要取決于所輸入分揀信息的準確性大小及網絡數據傳輸?shù)姆€(wěn)定性及可靠性，快遞分揀中心，粉塵大，震動大，工作環境惡劣，傳統普通交換機無法滿足數據上傳的及時、穩定、可靠等特性，因而在一定程度上會增加快件的錯分率，所以自動分揀系統的網絡傳輸設備選用宇泰工業交換機，以保證數據上傳的穩定及可靠性。
3.分揀作業基本實現無人化。 國外建立自動分揀系統的目的之一就是為了減少人員的使用，減輕工員的勞動強度，提高人員的使用效率，因此自動分揀系統能最大限度地減少人員的使用，基本做到無人化。
>>某快遞分揀中心解決方案

       網絡系統是利用系統自身構建的以太網給自動分揀系統提供自動分揀信息依據，該通道用來將自動識別的快件條碼信息及拍照圖片上傳到上位機及后臺服務系統，快速完成上位機與后臺數據庫的信息交互。未識別的條碼快件，人工通過上傳的圖片，在上位機上軟件上補碼，通過上位機軟件系統自動判斷快件分揀的目的格口信息，通過以太網快速反饋給自動分揀系統PLC控制系統，控制相應小車在相應地址旋轉，完成快件分揀。并將自動分揀系統的分揀記錄信息，通過網絡上傳給后臺服務器，完成快件的信息記錄，方便集團內快件查詢，管理及追蹤等。

       自動分揀系統的網絡設備主要包括：集團總部中心以太網核心交換機、分揀中心二級以太網交換機、分揀中心接入層以太網交換機、防火墻、路由器、服務器等。

>>相關產品

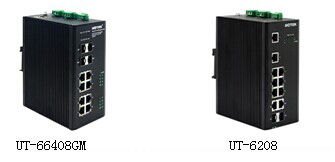

>>主要設備

應用端	產品型號	產品參數	數量	應用場合
分揀中心二級以太網交換機	UT-66408GM系列	●配有4個千兆光纖端口和8個千兆以太網端口  ●支持QoS、VLAN、IGMP Snooping/GMRP等管理功能 ●內帶存儲轉發機制，支持多種協議 ●支持冗余環網保護，RSTP/STP冗余協議 ●支持SNMP V1/V2/V3不同等級的網絡管理協議 ●支持帶寬管理，確保網絡穩定性 ●支持基于MAC地址的端口鎖定，防止非法入侵	5	自動分揀系統
接入層交換機	UT-6208	●配有2個千兆光纖端口，8個/16個百兆以太網端口 ●內帶存儲轉發機制，支持多種協議 ●支持MDI/MDIX自動交叉功能 ●支持IEEE802.3x全雙工流量控制和強制式半雙工流量控制 ●2個千兆提供光口或電口連接，更加靈活 ●提供百兆光口和電口,并可根據客戶需求配置 ●雷擊浪涌沖擊防護(電源)：5000A(8/20μs) ●通過繼電器輸出自動報警功能 ●冗余雙直流電源輸入過載保護	10	自動分揀系統

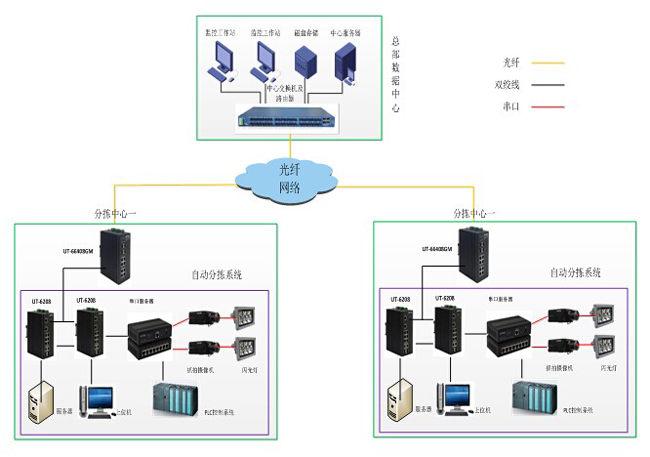

>>拓?fù)浞桨笀D

>>選擇宇泰
1.絕對的網絡可用性和自愈能力
2.實時的網絡監控
3.先進的網絡和安全性
4.兼具可靠度和耐用性的堅固設計
5.多層次的安全保護
6.冗余雙電源供電，供電雙保險
7.告警輸出，隨時掌控監控系統信息
8.無風扇，工業散熱設計，更加可靠
9.滿足極端溫差環境要求，在-40℃～80℃正常工作
10.超強的抗電磁干擾能力，國際高標準電磁兼容設計
