產品特點

●串口功能:支持4個串口(RS232/485/422)，能進行Transparent/modbus數據協議轉換
●數據控制:支持802.3x全雙工流控，支持網絡風暴抑制
●冗余網絡: 支持STP/RSTP/MSTP，支持UT-Ring環網功能，保障網絡的穩定性
●組播管理:支持IGMP Snoopingv1/v2/v3
●VLAN:支持IEEE802.1Q  VLAN，有效隔離廣播域
●鏈路聚合:支持鏈路靜態動態聚合，提供完善的帶寬利用率 OOS:支持COS、DSCP.4個隊列。支持WRR、SP調度模式
●安全管理:支持ACL訪問控制列表，支持802.1x，支持用戶分級管理

●管理功能:支持CLI、WEB、SNMP管理方式
●監控維護:支持端口鏡像，接口狀態監控，日志管理
●告警功能:支持電源、端口、UT-Ring異常狀態繼電器輸出告警功能

產品概述

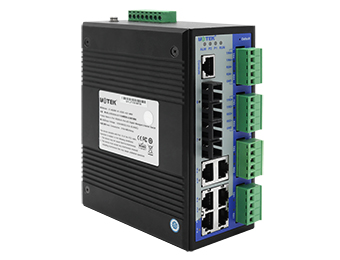

    UT-65208F系列帶串口網管型以太網交換機，支持各種百兆光電組合，支持千兆光口，支持4個串口(RS232/485/422)，即插即用。支持一路console口，提供CLI管理;支持工業現場所需的以太網二層協議，保證通信網絡的穩定性;該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40~85℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。

詳細參數

協議標準
IEEE 802.3u、IFEE 802.32、IEEE 802.3、IEEE 802.1D、IEEE 802.1W、

IEEE802.1s、IEEE802.3x、IEEE802.1Q、IEEE802.1p、IEEE802.1x
接口
光纖接口:100Base-FX端口(SC/FC/ST)
              1000Base-X端口(SC/FC/ST)
RJ45接口:10/100Base-T(X)端口，MDI/MDIX自適應

串口:RS232/485/422接口

波特率:300-921600bps
校驗位:None、Odd、Even、Mark、Space

數據位:5、6、7、8

停止位:1、2
傳輸距離
超五類雙絞線:100m

光纖模塊
單模:1310nm 20/40/60Km
       1550nm 80/100/120Km

多模:1310nm 2Km
交換性能

轉發速率
百兆網絡接口:1488 10pps

千兆網絡接口:1488095pps

傳輸模式:存儲轉發

MAC地址空間:8K

緩存空間:1Mb

背板帶寬:7.6G

最大幀長:1632B
電源需求
輸人電壓:12/24/48VDC(10.8~52.8VDC)，支持雙電源冗余輸入

功耗
最大輸入功耗375mA@24Vmax(產品的詳細功耗請見產品標貼)
機械特性
外殼:IP40防護等級

安裝方式:導軌式安裝

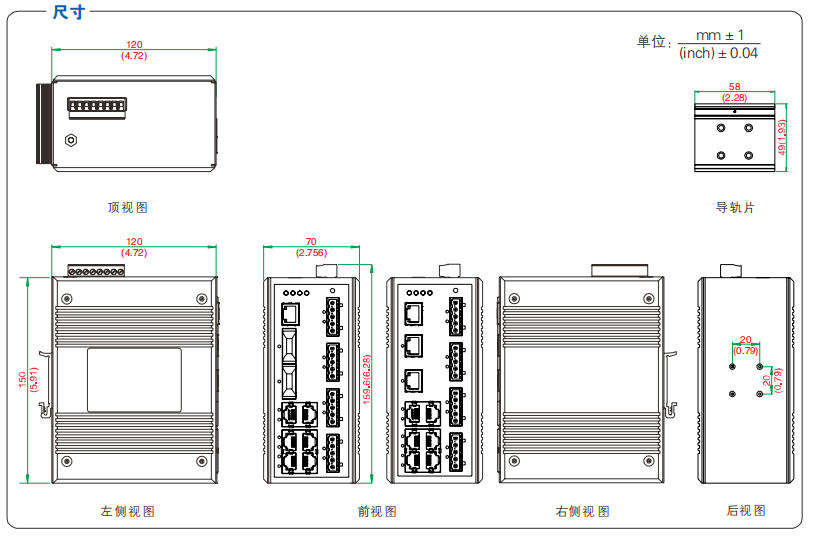

機械尺寸
尺寸(W×H×D):70mm×150mm×100mm
工作環境
工作溫度:-40℃~85℃

存儲溫度:-40℃~85℃

相對濕度:0~95%(無凝露)
行業標準

EMI:
FCC Part 15,CISPR(EN55022)classA

EMS:
IEC(EN)61000-4-2(ESD)

IEC(EN)61000-4-3(RS)

IEC(EN)61000-4-4(EFT)

IEC(EN)61000-4-5(Surge)

IEC(EN)61000-4-6(CS)

IEC(EN)61000-4-8
IEC60068-2-27(Shock)

IEC60068-2-32(Freefall)
