產品特點

● 兼容RS-232.RS-485TIA/EIA標準
● 自動發送/接收數據，無需外部的流量控制信號(RTS)
● 通信速率：300bps-115.2Kbps
● 能夠連接32個RS-485或  RS-422接口設備
● 通訊距離：1.2千米 (9600bps)
● 電源及雙色數據流量指示燈,可檢測故障點
● 工作方式：異步半雙工(RS-485)或異步全雙工(RS-422)通用
● 光電隔離型(隔離電壓.2.5KVrms/500VDC絕緣)，RS-485/422提供每線600W的防雷保護和防止共地干擾
● 電氣接口：RS-232C接口DB9孔型連接器，RS-485/422接口四位接線端子及RJ-45座
● 傳輸介質：雙絞線或屏蔽線

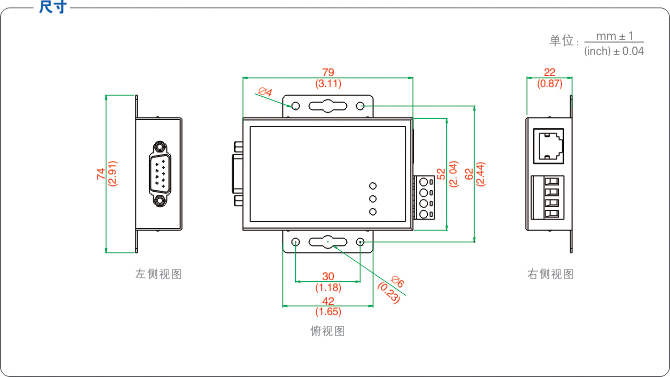

● 外形尺寸：79mm×74mm×22mm
● 使用環境：-25℃到70℃，相對濕度為5%到95%
● 適用于一切所使用的通訊軟件，隨插即使用
● 支持所有操作系統

產品概述

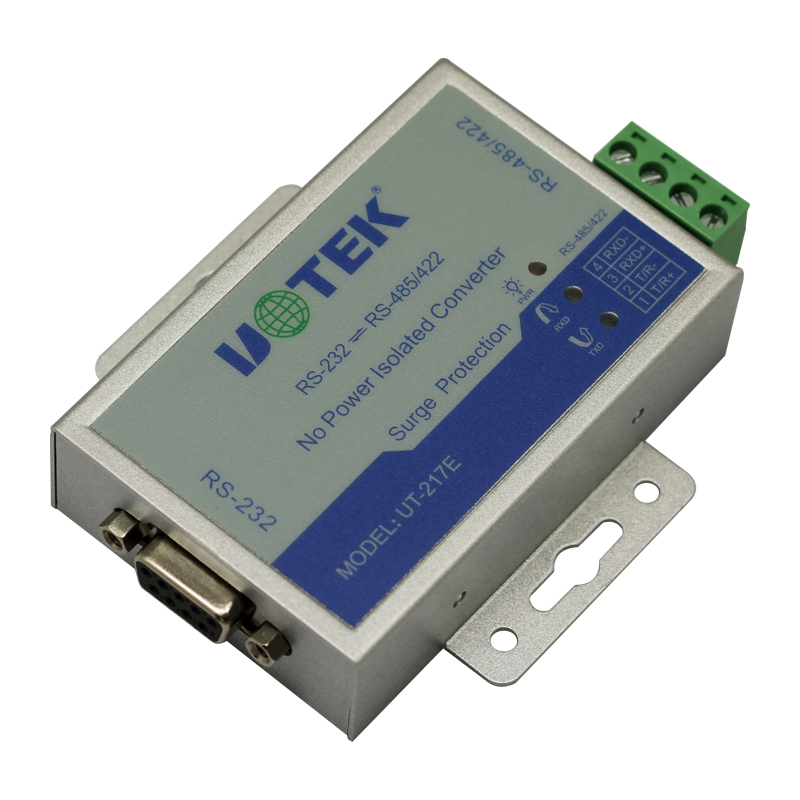

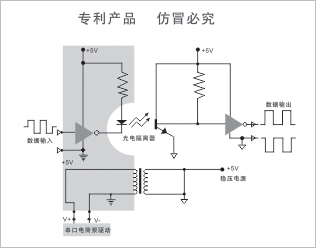

       UT-217E無源光電隔離型接口轉換器、兼容RS-232C、RS-422、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連，RS-422、RS-485端通過RJ-45及四位接線柱為輸出端。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用. 確保適合一切現有的通信軟件和接口硬件，不需要對以前的基于RS-232的工作方式作任何軟件的修改。
        UT-217E無源光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有RS-232到RS-422、RS-232到RS-485轉換。

詳細參數

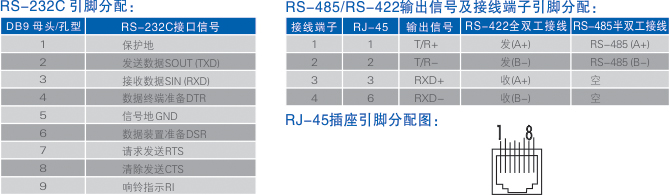

>>連接器和信號

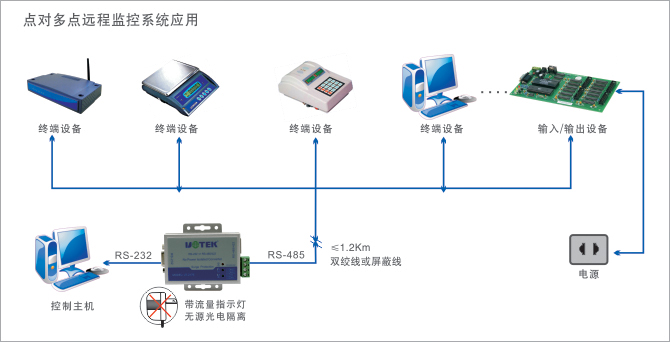

>>應用領域示意圖

>>訂購信息

備注：以上產品配件為接線端子。
