產品特點

● 兼容TIA/EIA的RS-485標準
● 電氣接口：RS-485輸入端兩位接線端子連接器，RS-485輸出端兩位接線端子連接器
● 保護等級：兩端RS-485提供每線600W的雷擊浪涌保護、±15KV ESD保護
● 工作方式：異步半雙工
● 信號指示：三個信號指示燈電源（PWR）、發送（TXD）、接收（RXD）
● 傳輸介質：雙絞線或屏蔽線
● 傳輸速率：300BPS-115.2K BPS

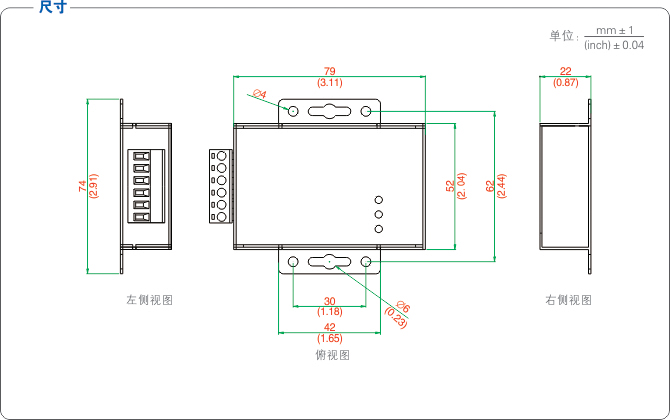

● 外形尺寸：79mmX74mmX22mm
● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%(無凝露)
● 適用于一切所使用的通訊軟件, 即插即用
● 傳輸距離：0-1200米（115200bps-9600bps）

產品概述

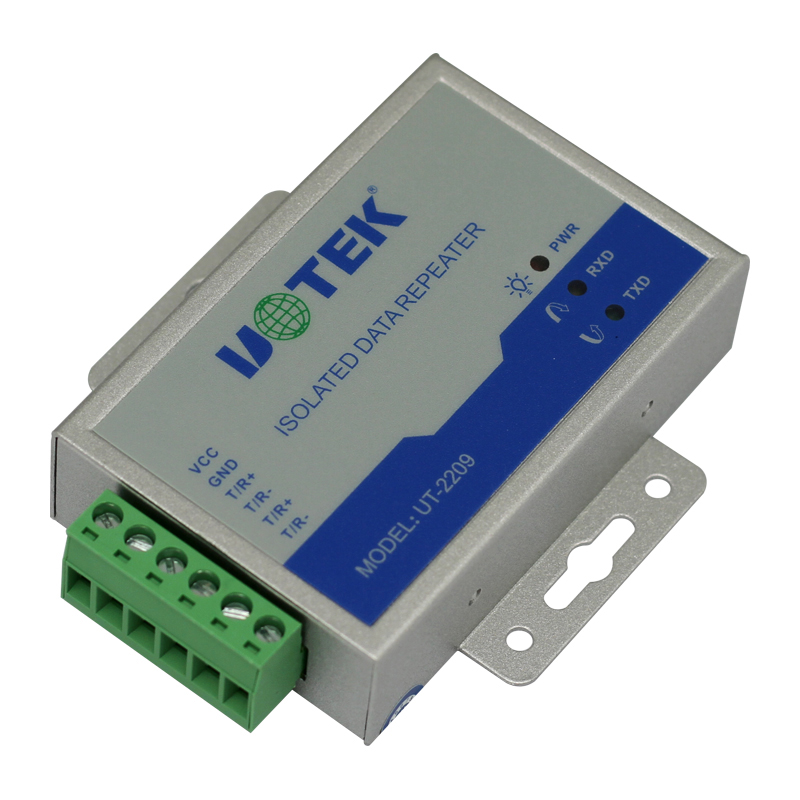

       UT-2209光電隔離型中繼器、兼容RS-485標準，能夠延長RS-485總線網絡的通信距離，增加RS-485網絡設備的個數，內置的光電隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms的隔離電壓，接口兩端帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時,它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-485接口的高速傳輸。RS-485輸入端通過兩位接線端子連接。RS-485輸出端通過兩位接線端子連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號( 如RTS、DTR等 )，無需跳線設置實現半雙工(RS-485)模式轉換，即插即用。

        UT-2209光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況。

詳細參數

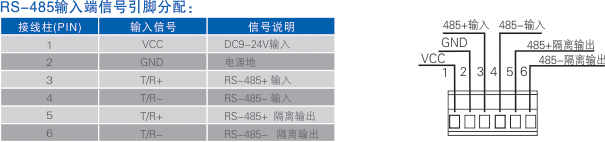

>>連接器和信號

>>訂購信息

備注：以上產品配件為電源適配器DC線
