產品特點

● 兼容RS-485、RS-422TIA/EIA 標準
● 自動發送/接收數據，無需外部的流量控制信號(RTS)
● 能夠延長RS-485/RS-422總線網絡的通信距離，大大提高整個RS-485/422網絡的可靠性
● 通信速率：300bps-115.2Kbps
● 兩端接口能夠連接128個RS-485或RS-422接口設備
● 通訊距離：5000米（9600bps）
● 工作電源：9-30VDC/350mA
● 電源及數據流量指示燈，可檢測故障點
● 工作方式：異步半雙工（RS-485）或異步全雙工(RS-422)通用，無需跳線設置 光電隔離加強型（隔離電壓2.5KVrms/500VDC絕緣），專用DC/DC模塊，兩端RS-485/422提供每線600W的防雷、浪涌、±15KV ESD保護及防止共地干擾
● 電氣接口：雙十位接線端子
● 傳輸介質：雙絞線或屏蔽線

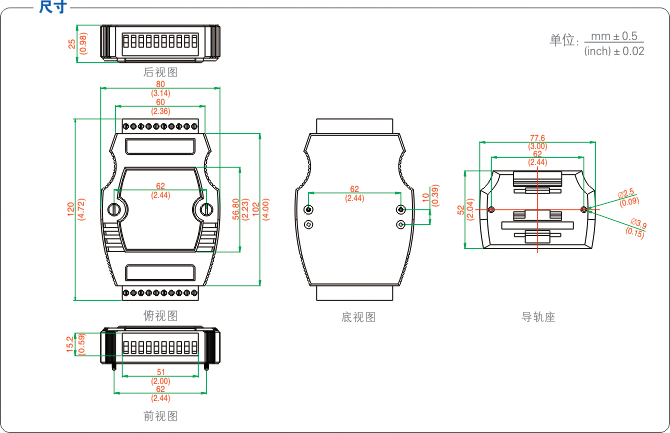

● 外形尺寸：120mm×80mm×25mm
● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
● 適用于一切所使用的通訊軟件， 即插即用
● 支持所有操作系統

產品概述

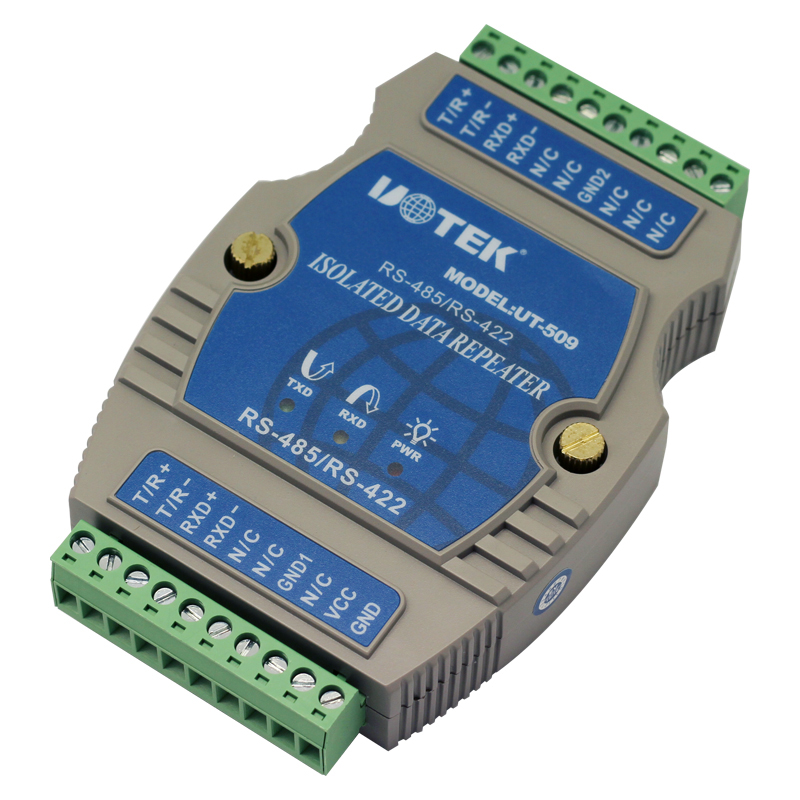

       UT-509光電隔離型中繼器、兼容RS-422、RS-485標準，能夠延長RS-422/RS-485總線網絡的通信距離，增加RS-422/RS-485網絡設備的個數，內置的光電隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms的隔離電壓，接口兩端帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。RS-422、RS-485輸入端通過接線柱連接器連接。 RS-422、RS-485輸出端通過接線柱連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用。

        UT-509光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-115.2KBPS，帶有電源指示燈及數據流量指示燈可指示故障情況。

詳細參數

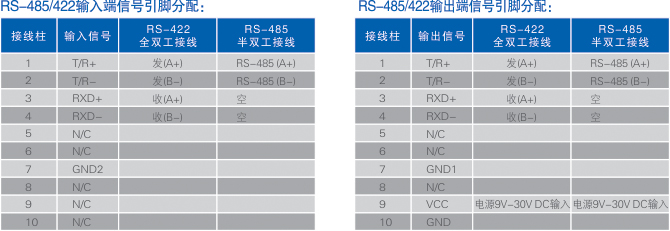

>>連接器和信號

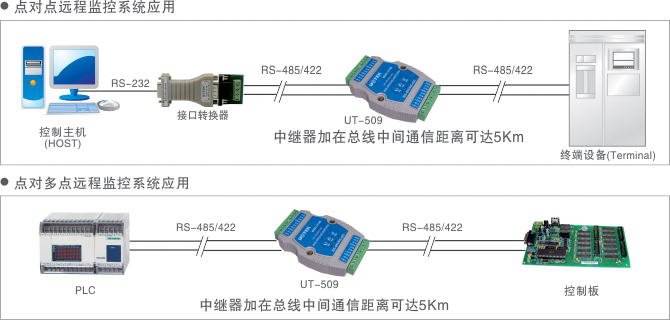

>>應用領域示意圖

>>訂購信息

備注：以上產品配件為導軌座。
