產品特點

● USB2.0協議到CAN總線的協議轉換
● 1個USB接口，一個CAN通道
● 支持CAN控制器狀態監控
● 支持 CAN2.0A 和CAN2.0B 協議，支持標準幀和擴展幀
● 支持雙向傳輸，CAN 發送、CAN 接收
● 支持?jǐn)?shù)據幀，遠程幀格式
● CAN 控制器波特率在5Kbps-1Mbps 之間可選,可以軟件配置
● CAN 總線接口采用光電隔離、DC-DC 電源隔離
● 最大流量為每秒鐘4000 幀CAN 總線數據
● 內部CAN 接收緩沖區容量600Messages (7800 bytes)
● 內部發送緩沖為雙緩沖結構，提供800Messages的緩沖能力
● USB直接供電，無須外接電源
● 隔離絕緣電壓，2500Vrms
● 工作溫度，-20~85℃
● 工作電流，<100mA

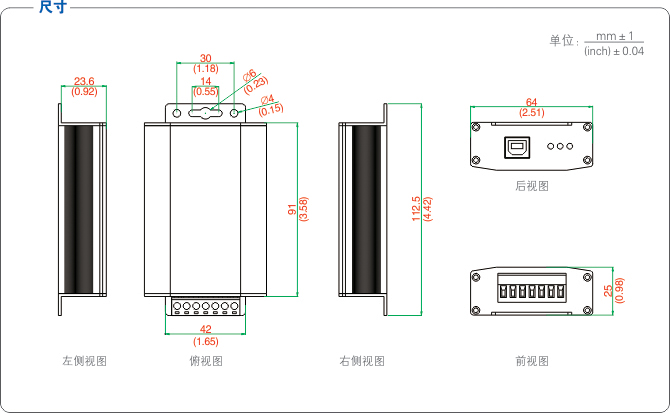

● 外殼尺寸：112.5mm*64mm*25mm，金屬鋁材質

產品概述

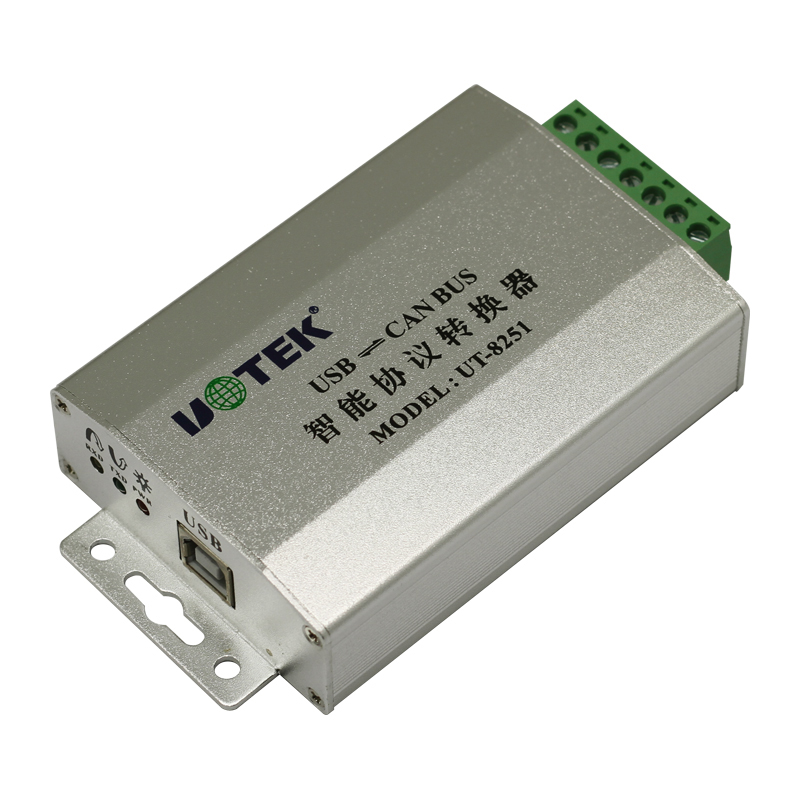

       UT-8251是一個USB到CAN設備的適配器。采用USB2.0協議，用戶無須安裝USB驅動，即插即用。用戶通過該適配器同CAN現場總線相連，可方便地通過PC機對現場總線設備進行調試，數據采集和控制。

       UT-8251 在設計中充分考慮現場總線惡劣的電氣環境。CAN 總線電路采用獨立的DC-DC 電源模塊，進行光電隔離，使該接口適配器具有很強的抗干擾能力，和不易損壞，大大提高了系統在惡劣環境中使用的可靠性。在軟件設計過程中，我們采用大容量的數據緩存技術，和實時傳送技術相結合，努力使設備獲得很高的數據吞吐效率。因此UT-8251適配器可廣泛應用于實驗室、工業控制、智能樓宇、汽車電子等領域中，對CAN現場總線設備進行數據處理，數據采集，數據傳輸，控制。

       UT-8251 可以利用生產廠家宇泰科技有限公司提供的PC機軟件對CAN總線設備進行數據收發，亦可以利用參照宇泰科技有限公司 提供的DLL動態連接庫，和例程編寫自己的軟件，或者整合到已有的軟件系統中。用戶無須了解USB協議，直接調用提供的接口函數就可對CAN總線進行操作。

詳細參數

>>典型應用

 ● 通過 PC 或筆記本的USB 接口實現對CAN 總線網絡的發送和接收
 ● 快速 CAN 網絡數據采集、數據分析
 ● CAN 總線－USB 網關
 ● USB 接口轉CAN 網絡接口
 ● 延長 CAN 總線的網絡通訊長度
 ● 工業現場 CAN 網絡數據監控
 ● CAN 總線設備現場調試

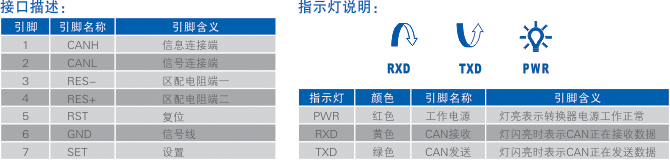

>>接口描述

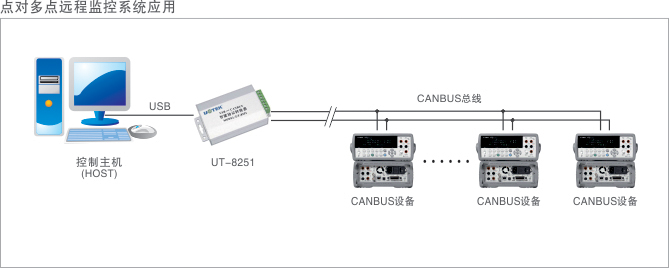

>>應用領域示意圖

>>訂購信息

備注：以上產品配件為USB數據線。
