產品特點

● 使串行口RS-232的通信距離延長到12公里
● 平衡電流傳輸，抗干擾能力強
● 采用光電隔離防止地線回路浪涌和浪涌損壞設備
● 隔離電壓：2500Vrms脈沖或500VDC連續
● 支持RS-232異步通信標準
● 直接插入RS-232接口，使用方便
● 不需要外接電源
● 使用專用通信線或普通導線即可
● 傳輸速率可達 57.6kbps
● 全雙工或半雙工方式、體積小巧

產品概述

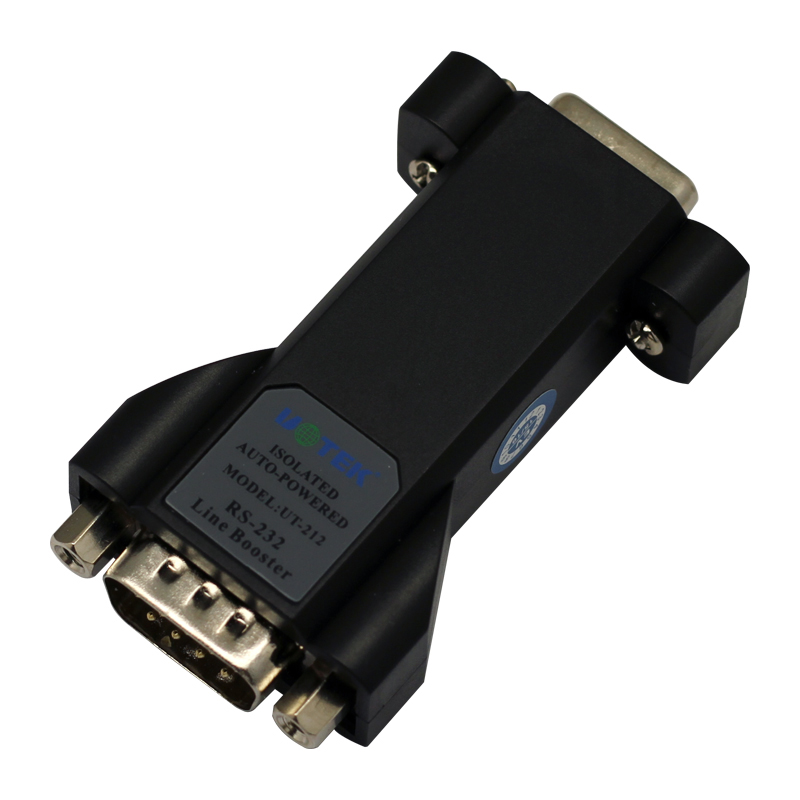

        UT-212 RS-232光電隔離長線驅動器或長線收發器或長距光隔轉發器，它可以在光隔離的同時將兩臺異步通信的RS-232設備的通信距離延長至最大12公里。

        由于采用了光電隔離技術，完全隔離了兩端RS-232設備的電氣與地線回路，從而保護通信設備免受電源地線回路和浪涌的干擾損壞，明顯地提高了通信系統的可靠性與穩定性，同時由于改變了原來RS-232接口單端傳輸方式，使用了雙線平衡傳輸，大大增大了通信距離。

        UT-212體積小巧，對導線沒有特殊要求，不需要外接電源，可以直接插到設備的RS-232接口，使用非常方便。

        UT-212系列產品已經被廣泛地應用于點到點RS-232通信、多用戶終端與主機的聯接、RS-232遠程控制系統、程控交換機計費終端、衛星接收機。

詳細參數

>>應用領域

●點對點的RS-232通信
●多用戶系統
●遠程終端
●多用戶終端與主機聯接
●RS-232遠程控制系統
●程控交換機計費終端
●衛星接收機
●遠程尋呼臺系統
●不共地的RS-232設備間聯接

>>產品規格

接口：一端符合EIA RS-232C和CCITT  V.24異步協議、另一端使用專用4芯銅線
連接器：RS-232一側使用DB9孔連接器線路一側使用DB9針連接器
傳輸模式：異步、全雙工或單工
距離：12KM使用24AWG導線@9600BPS
           1KM使用24AWG導線@38.4KBPS
           100M使用24AWG導線@57.6KBPS
隔離電壓：2500Vrms脈沖或500VDC連續
速率：最高異步57.6KBPS
電源：串口自供電
外形尺寸：62mmX34mmX18mm
重量：30g
使用環境：-40℃ 到 85℃，相對濕度為5%到95%

>>功能說明

RS-232C接口：DB9孔連接器（DTR與DCD短接，RTS與CTS短接）
長距傳輸線接口：使用DB9針連接器
終端類型：RS-232C一側（近端）直接接DTE設備
使用傳輸線：使用4條銅線傳輸
接線方法：遠端兩個DB9針連接器之間2接3、3接2、4接5、5接4
遠端DB9定義：3是T-，4是T+、2是R-、5是R+，兩只產品相連時是對稱的。
供電：由TXD、RTS、DTR之一供電，
傳輸信號：TXD和RXD雙向傳輸

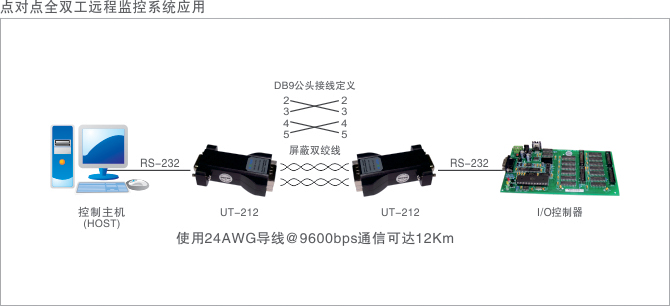

>>應用領域示意圖

>>訂購信息
