產品特點

●無需外加電源、兼容USB、RS-422、RS-485標準

●內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向

●浪涌保護、±15KV靜電保護

●應用環境-20℃ 到 75℃，相對濕度為5%到95%

●點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備

產品概述

    UT-850N是一款通用的USB/RS-485/422轉換器，無需外加電源、兼容USB、RS-422、RS-485標準，能夠?qū)味说腢SB信號轉換為平衡差分的RS-422或RS-485信號，提供每線浪涌保護功率，以及各種原因在線路上產生的浪涌電壓并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸， RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)無需跳線線設置實現全雙工(RS-422) 、半雙 工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件。
    UT-850A接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備，數據通訊速率300-921600bps，支持的通訊方式有USB到RS-422、USB到RS-485轉換。

詳細參數

功能特性

標準： 符合 USB V1.1\2.0標準

USB信號： VCC、DATA+、DATA-、GND、FG
RS-485信號：T+、T-、GND
RS-422信號：T+、T-、R+、R-、GND
工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工
方向控制 ：采用數據流向自動控制技術,自動判別和控制數據傳輸方向
波特率 ：300-921600bps,自動偵測串口信號速率
負載能力： 支持點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備
傳輸距離 ：RS-485/422端5000米(9600bps時),USB口不超過5米
接口保護 ：浪涌保護、±15KV靜電保護
接口形式 ：USB端A類接口公頭,DB9公頭的連接器連接
傳輸介質：雙絞線或屏蔽線

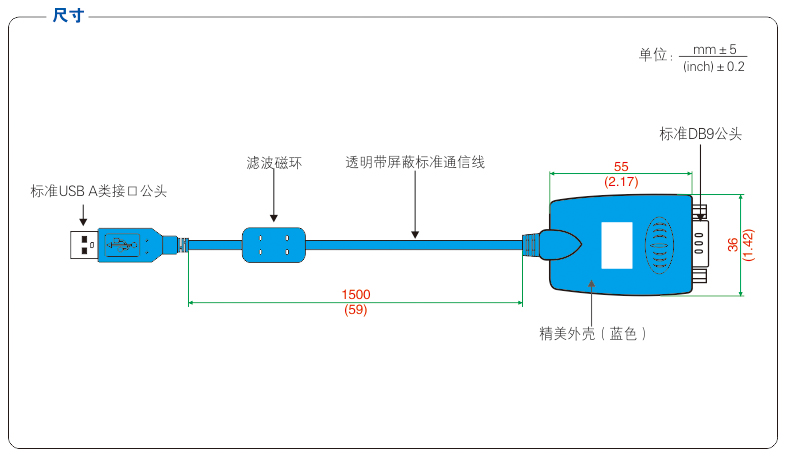

線材長度：15000±30mm
使用環境：-20℃ 到 75℃，相對濕度為5%到95%
傳輸距離：0-1200米（921600bps-9600bps）
支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等

連接器和信號

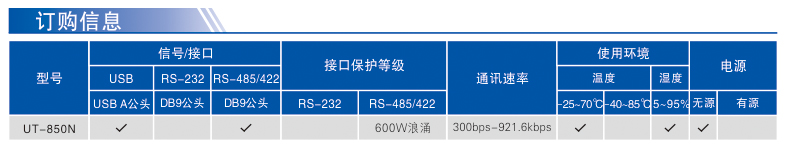

訂購信息

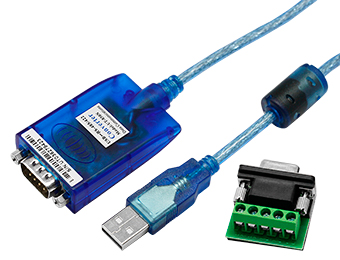

備注：
以上配件為接線端子。
