產品特點

● 標準：符合USBV.1、1.0、2.0標準ELA RS-485、RS-422S標準

● USB信號：VCC、DATA+、DATA-、GND、FG

● RS-232 信號: RXD、TXD、DTR、DSR、RTS、CTS

● RS-485信號：T/R+、T/R-、GND

● RS-422信號：T/R+、T/R-、RXD+、RXD-、GND

●工作方式：232全雙工、異步工作、點對點或多點、2線半雙工、4線全雙工

產品概述

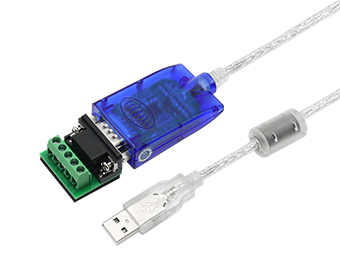

    UT-8890是一款通用的USB/RS-232/485/422轉換器，無需外加電源、兼容USB、RS-232、RS-422、RS-485標準，能夠?qū)味说腢SB信號轉換為平衡差分的RS-232、RS-422或RS-485信號，提供每線浪涌保護功率，以及各種原因在線路上產生的浪涌電壓并且極小的極間電容保證RS232/RS-422/RS-485接口的高速傳輸，RS232、RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向, 而不需任何握手信號(如RTS、DTR等)無需跳線線設置實現全雙工(RS-232)、全雙工(RS-422) 、半雙 工(RS-485)模式轉換，即插即用。 確保適合一切現有的通信軟件和接口硬件。

詳細參數

標準：符合USBV.1、1.0、2.0標準ELA RS-485、RS-422S標準

USB信號：VCC、DATA+、DATA-、GND、FG

RS-232 信號: RXD、TXD、DTR、DSR、RTS、CTS

RS-485信號：T/R+、T/R-、GND

RS-422信號：T/R+、T/R-、RXD+、RXD-、GND

工作方式：232全雙工、異步工作、點對點或多點、2線半雙工、4線全雙工

方向控制：采用數據流向自動控制技術，自動判別的控制數據傳輸方向

波特率：300-921.6Kbps，自動偵測串口信號速率

負載能力：支持到多點每臺轉換器可允許連接256個RS-422或RS-485接口設備

傳輸距離：RS-232端5米、USB口不超過5米;RS-485/422端1200米（9600bps時），USB口不超過5米

接口保護：浪涌保護、±15KV靜電保護

接口形式：USB端A類接口公頭，DB9公頭的連接器連接

信號批示：2個信號批示燈發送（TXD）或（RXD） 1個電源指示燈（POWER）

傳輸介質:雙絞線或屏蔽線

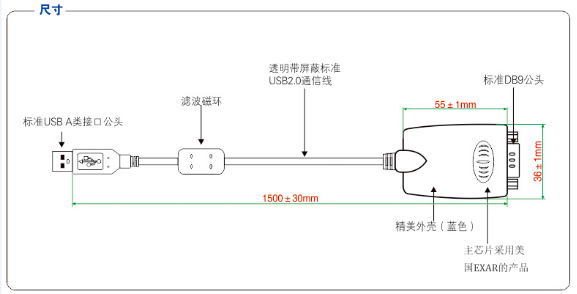

外形尺寸：1500mm*36mm*16mm（長*寬*高）

使用環境：-40℃到85℃，相對 溫度為5%到95%

傳輸距離發：0-1200米（485/422）

支持WinXP/7/8/8.1/10等
