產品特點

● 標準： 符合 USBV1.1標準EIA RS-485、RS-422標準 ，向后兼容2.0
● USB信號： VCC、DATA+、DATA-、GND、FG
● RS-485信號：T+、T-、GND
● RS-422信號：T+、T-、R+、R-、GND
● 工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工
● 方向控制 ：采用數據流向自動控制技術，自動判別和控制數據傳輸方向
● 波特率 ：300-128000bps，自動偵測串口信號速率
● 負載能力： 支持點到多點每臺轉換器可允許連接128個RS-422或RS-485接口設備
● 傳輸距離 ：RS-485/422端5000米(9600bps時)，USB口不超過5米
● 接口保護 ：1500W雷擊、浪涌保護、±15KV靜電保護
● 接口形式 ：USB B型母頭，RJ-45及DB9公頭的連接器連接
● 信號指示：三個信號指示燈電源（PWR）發送（TXD）接收（RXD）
● 傳輸介質：雙絞線或屏蔽線
● 傳輸速率：128000bps到300m,38400bps到2.4Km,9600bps到5Km

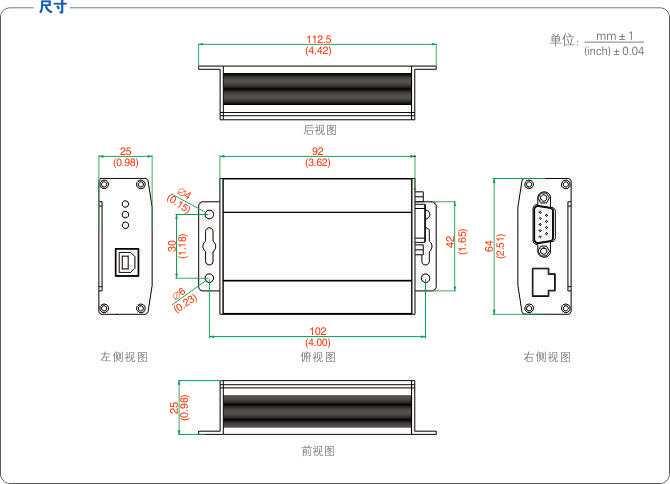

● 外形尺寸：92mm×64mm×25mm
● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
● 傳輸距離：0-5,000米（128000bps-9600bps）
● 支持Win8/Win10/Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等

產品概述

        隨著PC產業的不斷發展，USB接口正在逐漸替代老式PC的各種低速外圍接口，然而目前工業環境中許多重要的設備仍然使用RS-485/RS-422接口界面設計，因此許多用戶使用USB到RS-485/RS-422轉換器來實現PC機與RS-485/RS-422設備之間的數據傳輸。

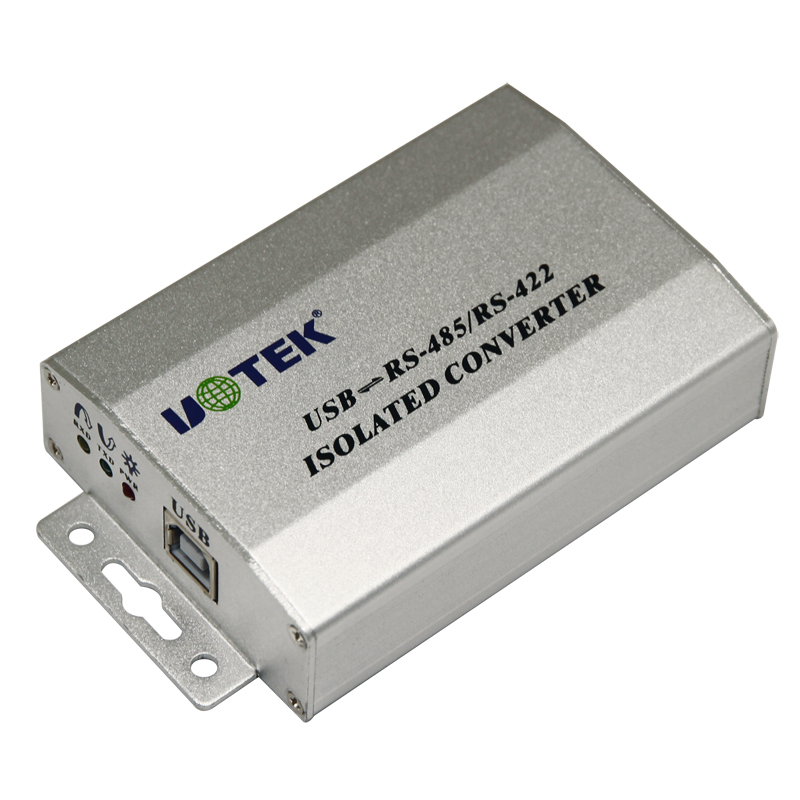

        UT-820E是一款通用的USB/RS-485/422轉換器，無需外加電源、內置光電隔離器及DC/DC電源隔離模塊。兼容USB、RS-422、RS-485標準，能夠?qū)味说腢SB信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器及放電管，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS（TRANSIENT  VOLTAGE  SUPPRESSOR）瞬態電壓抑制器及放電管，正常情況下TVS管及放電管呈高阻狀態，當TVS管及放電管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線1500W的雷擊、浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸， RS-422、RS-485端通過RJ-45及DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)無需跳線設置實現全雙工(RS-422) 、半雙 工(RS-485)模式轉換，即插即用。 確保適合一切現有的通信軟件和接口硬件。

        UT-820E光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-128000bps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有USB到RS-422、USB到RS-485轉換。

詳細參數

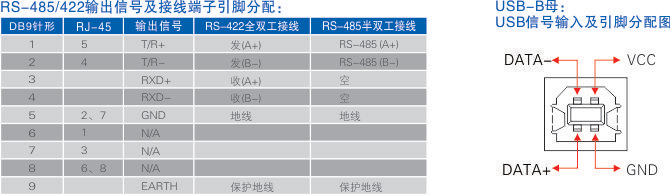

>>連接器和信號

>>訂購信息

備注：
以上產品配件為USB數據線。
