產品特點

●支持USB TYPE-C轉RS-485/422轉換器

●標準： 符合 USBV1.1、1.0、2.0、3.1標準EIA RS-485、RS-422標 準,

●USB信號： VCC、DATA+、DATA-、GND、FG

●RS-485信號：T/R+、T/R-、GND

●RS-422信號：T/R+、T/R-、RXD+、RXD-、GND

●工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工

●方向控制 ：采用數據流向自動控制技術,自動判別和控制數據傳輸方向

●波特率 ：300-921600bps,自動偵測串口信號速率

●負載能力： 支持點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備

●傳輸距離 ：RS-485/422端1200米(9600bps時),USB口不超過5米

●接口保護 ：600W浪涌保護±15KV靜電 保護

●接口形式 ：USB-C類接口公頭,DB9公頭的連接器連接

●信號指示：2個信號指示燈發送（TXD）接收（RXD）

●傳輸介質：雙絞線或屏蔽線

●傳輸速率：921600bps到300M

              38400bps到600M
              9600bps到1.2KM

●外形尺寸：55mmX36mmX18mm

●使用環境：-40℃ 到 85℃，相對濕度為5%到95%

●支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等

產品概述

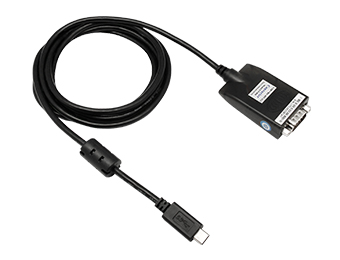

   USB Type-C轉RS-485/422轉換器，工業級產品，強勁芯片，兼容性強，產品擁有指示燈，故障清晰可見。產品廣泛應用于modem，條形碼機，稅控機，PDA，數控機床，工業機器、儀表等。

詳細參數

>>連接器和信號

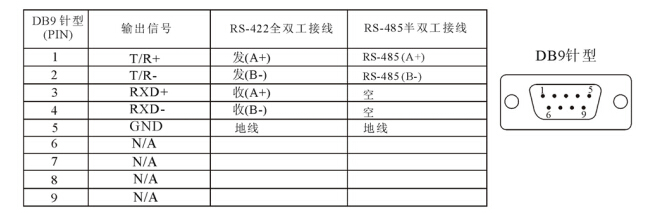

DB9針型：RS-485/422輸出信號引腳分配

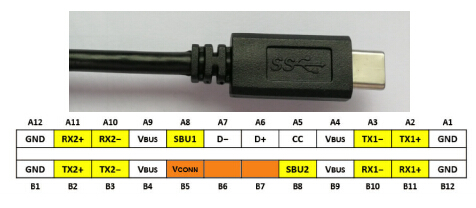

USB-C類：USB TYPE-C信號輸入及引腳分配圖

>>結構尺寸圖
