產品概述

隨著PC產業的不斷發展，USB接口正在逐漸替代老式PC的各種低速外圍接口，然而目前工業環境中許多重要的設備仍然使用RS-232接口接口設計，因此許多用戶使用USB到RS-232轉換器來實現PC機與RS-232設備之間的數據傳輸。

UT-CN8301是一款通用國產化USB/RS-232轉換器，產品采用全國產化元器件。且無需外加電源、兼容USB、RS-232標準，能夠?qū)味说腢SB信號轉換為RS-232信號，轉換器內部帶有零延時自動收發轉換, 獨有的I/O電路自動控制數據流方向，即插即用。確保適合一切現有的通信軟件和接口硬件。

UT-CN8301接口轉換器可以為點到點、數據通訊波特率300-460800bps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有USB到RS-232轉換。

詳細參數

● 標準：符合 USBV1.1、1.0、2.0標準EIA RS-232標準

● USB信號：  VCC、DATA-、DATA+、GND、FG

● RS-232信號：DCD RXD TXD DTR GND DSR RTS CTS RI

● 工作方式 ：異步工作、點對點工作

● 方向控制 ：采用數據流向自動控制技術，自動判別和控制數據傳輸方向

● 波特率 ：300-460800bps,自動偵測串口信號速率

● 負載能力：   支持點到點通信方式

● 傳輸距離 ：RS-232端5米、USB口不超過5米

● 接口保護 ：±15KV空氣，±8KV接觸靜電保護

● 接口形式 ：USB端A類接口公頭，DB9公頭的連接器連接

● 信號指示：2個信號指示燈發送（TXD）接收（RXD）1個電源指示燈（POWER)

● 傳輸介質：雙絞線或屏蔽線

● 外形尺寸：1530mm×33mm×16mm

● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%

● 支持Win/11,10,8,7,VISTA,XP/SERVER 2022,2019,2016,2012,2008,2003/Linux等

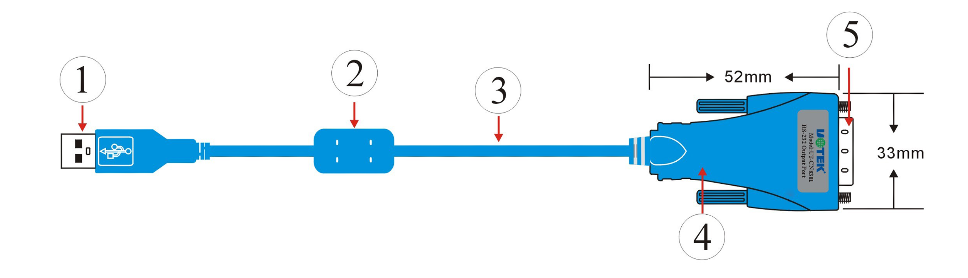

產品尺寸
