產品特點

● 標準： 符合 USBV1.1、EIA RS-485、RS-422標準
● USB信號： VCC、DATA+、DATA-、GND、FG
● RS-485信號：T+、T-、GND
● RS-422信號：T+、T-、R+、R-、GND
● 工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工
● 方向控制 ：采用數據流向自動控制技術,自動判別和控制數據傳輸方向
● 波特率 ：300-921600bps,自動偵測串口信號速率
● 負載能力： 支持點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備
● 傳輸距離 ：RS-485/422端5000米(9600bps時),USB口不超過5米
● 接口保護 ：浪涌保護、±15KV靜電保護
● 接口形式 ：USB端A類接口公頭,DB9公頭的連接器連接
● 傳輸介質：雙絞線或屏蔽線

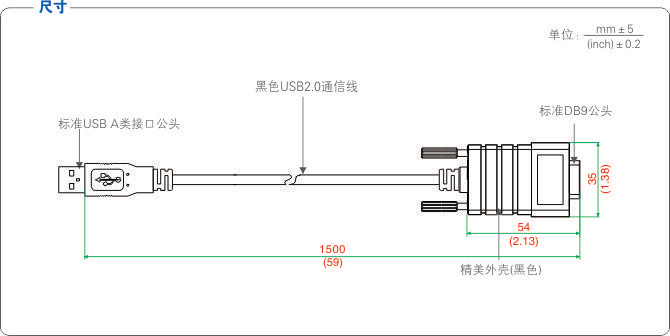

● 外形尺寸：35mm×54mm×1500±25mm
● 使用環境：-20℃ 到 75℃，相對濕度為5%到95%
● 傳輸距離：0-1200米（921600bps-9600bps）
● 支持Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux等

產品概述

       隨著PC產業的不斷發展,USB接口正在逐漸替代老式PC的各種低速外圍接口,然而目前工業環境中許多重要的設備仍然使用RS-485/RS-422接口界面設計，因此許多用戶使用USB到RS-485/RS-422轉換器來實現PC機與RS-485/RS-422設備之間的數據傳輸。

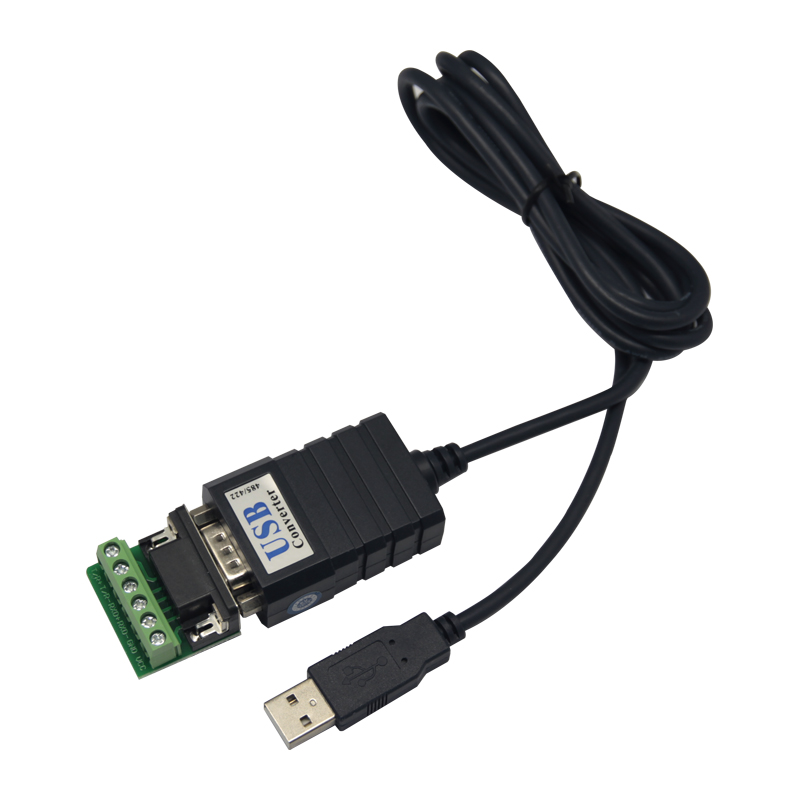

       UT-850A是一款通用的USB/RS-485/422轉換器，無需外加電源、兼容USB、RS-422、RS-485標準，能夠?qū)味说腢SB信號轉換為平衡差分的RS-422或RS-485信號，提供每線浪涌保護功率，以及各種原因在線路上產生的浪涌電壓并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸， RS-422、RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)無需跳線線設置實現全雙工(RS-422) 、半雙 工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件。

        UT-850A接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備，數據通訊速率300-921600bps，支持的通訊方式有USB到RS-422、USB到RS-485轉換。

詳細參數

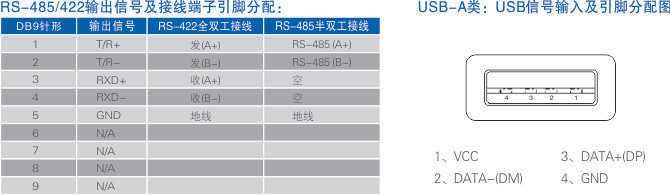

>>連接器和信號

>>訂購信息

備注：
以上配件為接線端子。
