產品特點

● 連接類型：DB9公頭2個

● RS-232：DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、RI

● 傳輸速率：300bps-115.2Kbps

● 校驗位：支持奇、偶、無校驗、空白0、標志1

● 流控制：RTS/CTS XON/XOFF

● 接口保護：RS-232接口信號線600W的浪涌防護

● 支持系統：Windows 98/2000/me/NT4.0/vista/xp/vista/7/8/2003/2008/2012/8/8.1/2016/10

產品概述

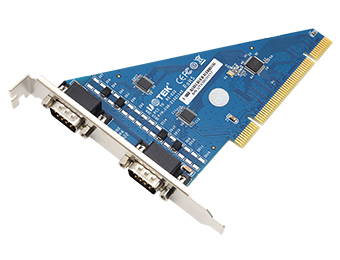

    UT-7702是PCI轉兩口RS-232串口卡，能夠?qū)味说腜CI信號轉換為RS-232信號，帶有快速的瞬態抑制保護器，此保護器被設計用來保護RS-232接口，采用當今先進的TVS管，正常情況下TVS管呈高組狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而將其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效的抑制閃電（LIGHTNING）和ESD，提供TX/RX 600W的雷擊浪涌保護，以及各種原因在線路上產生的浪涌和瞬態過壓，并且極小的極間電容保證了RS-232的高速傳輸。

詳細參數

產品特點

硬件接口
連接類型：DB9公頭2個
總線：PCI
信號
RS-232：DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS、RI
傳輸速率：300bps-115.2Kbps
數據位：5、6、7、8
停止位：1、2
校驗位：支持奇、偶、無校驗、空白0、標志1
流控制：RTS/CTS XON/XOFF
工作溫度：-20℃～75℃
接口保護：RS-232接口信號線600W的浪涌防護
支持系統：Windows 98/2000/me/NT4.0/vista/xp/vista/7/8/2003/
2008/2012/8/8.1/2016/10

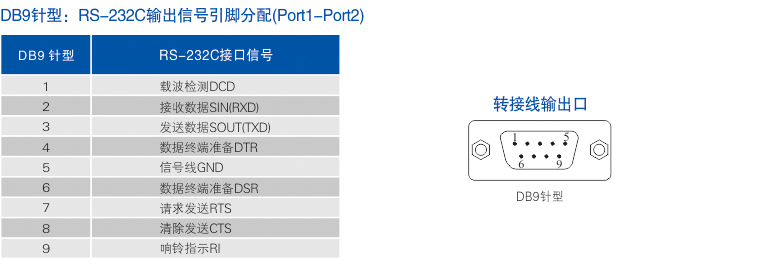

連接器和信號

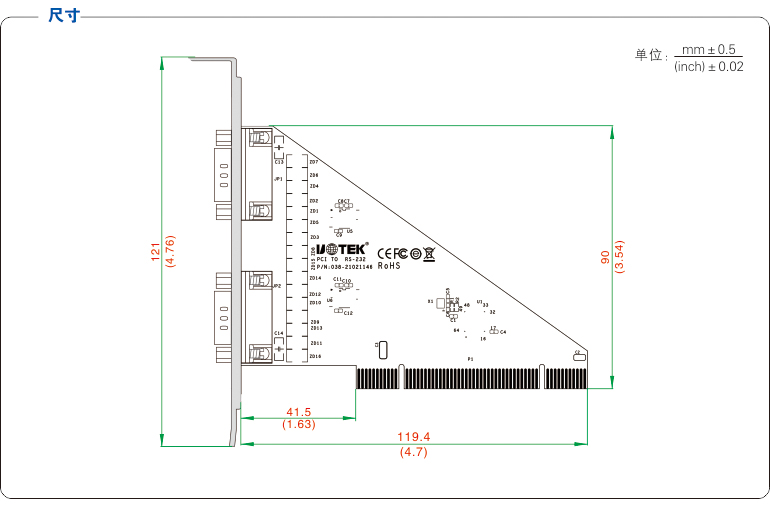

尺寸圖
