產品特點

● 連接類型：DB9公頭2個

● 傳輸速率：300bps-115.2Kbps

● 數據位：5、6、7、8

● 停止位：1、2

● 校驗位：支持奇、偶、無校驗、空白0、標志1

● 流控制：RTS/CTS XON/XOFF

● 接口保護：RS-485/422接口信號線600W的浪涌防護

● 支持系統：Windows 2012/8/8.1/2016/10/xp/vista/7/2003/2008/98/NT4.0以及Linux

產品概述

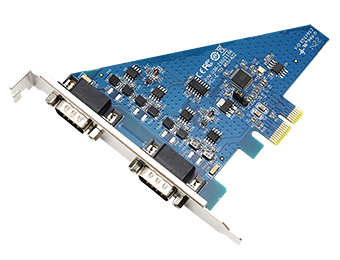

    UT-7922是PCI-E轉兩口RS-485/422串口卡，能夠?qū)味说腜CI-E信號轉換為RS-485/422信號，帶有快速的瞬態抑制保護器，此保護器被設計用來保護RS-485/422接口，采用當今先進的TVS管，正常情況下TVS管呈高組狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而將其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效的抑制閃電（LIGHTNING）和ESD，提供信號線600W的雷擊浪涌保護，以及各種原因在線路上產生的浪涌和瞬態過壓，并且極小的極間電容保證了RS-485/422的高速傳輸。

詳細參數

產品特點

硬件接口
連接類型：DB9公頭2個
總線：PCI-E
信號
RS-422:T/R+、T/R-、RXD+、RXD-、GND
RS-485:Data+(A) 、Data-(B) 、GND
傳輸速率：300bps-921.6Kbps
數據位：5、6、7、8
停止位：1、2
校驗位：支持奇、偶、無校驗、空白0、標志1
流控制：RTS/CTS XON/XOFF
工作溫度：-40℃～85℃
接口保護：RS-485/422接口信號線600W的浪涌防護
支持系統：WIN 98/2000/2003/XP/VISTA/2008/7/2012/8/81/2016/
10/11/2019/NT4.0/ Linux

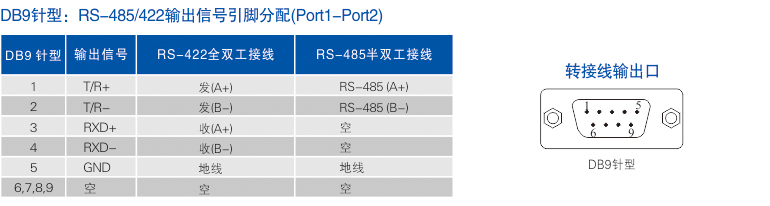

連接器和信號

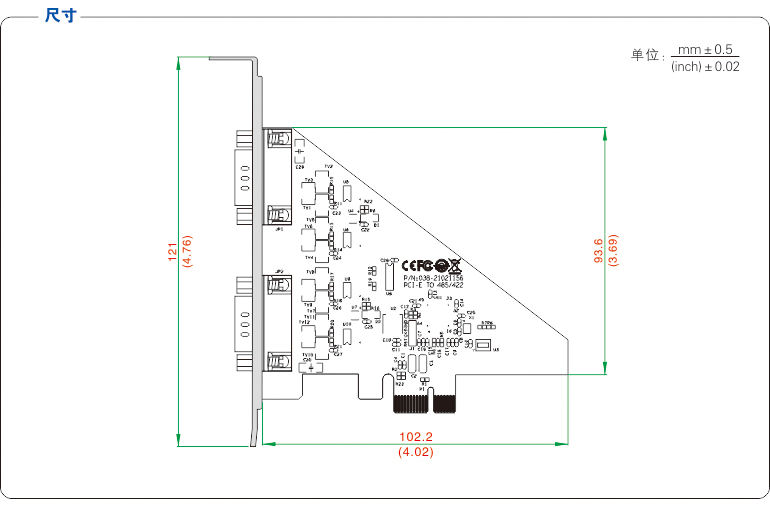

尺寸圖
