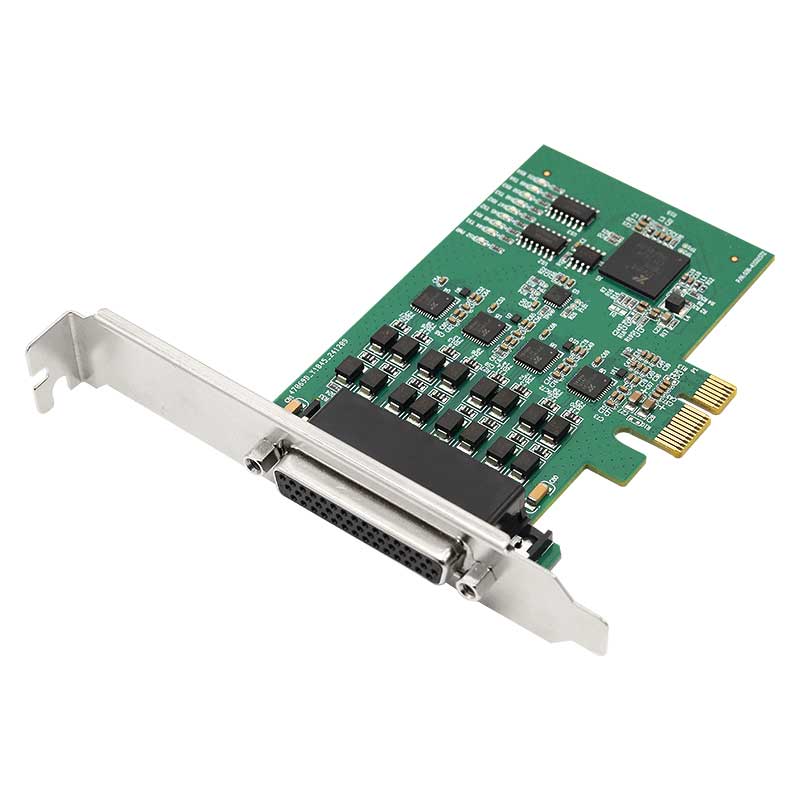

產品概述

UT-7304 兼容 RS-232/422/485 標準,能夠?qū)味说?PCI-E 信號轉換為 RS-232 信號和平衡差分的 RS-422/485 信號，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護 RS-232/422/485 接口，采用當今先進的 TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬態電壓抑制器。

正常情況下，TVS 管呈高阻狀態，當 TVS 管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電(LIGHTNING)和 ESD，且極小的極間電容保證了 RS-232/422/485 接口的高速傳輸。

詳細參數

連接類型：DR44 母頭1個

總線類型：X1 2.5Gbps PCIExpress

信號類型：RS-232:DCD、RXD、TXD、DTR、GND、DSR、RTS、CTS

RS-485：Data+(A)、Data-(B)、GND

RS-422：T/R+、T/R-、RXD+、RXD-、GND

傳輸速率：300bps-921.6Kbps

數據位：5、6、7、8

停止位：1、1.5、2

校驗位：None、Even、odd、Space、Mark

流控制：RTS/CTS XON/XOFF

工作溫度：-40℃~+85℃

接口保護：RS-232/485/422 接口每線共模士2KV雷擊浪涌防護、差?！?KV雷擊浪涌防護RS-232/485 接口接觸士6KVESD 防護、空氣士8KVESD防護

傳輸距離：0-1200米(921.6Kbps-300bps)

支持系統：windowsxp/win7、8、8.1、10、11 的 32、64 位等 windows 系統以及 Limux 系統

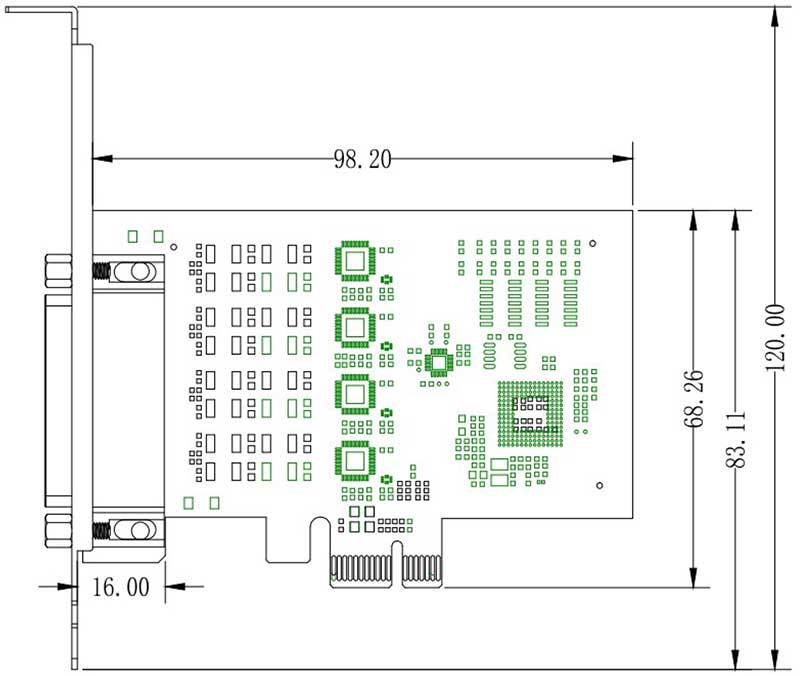

產品尺寸
