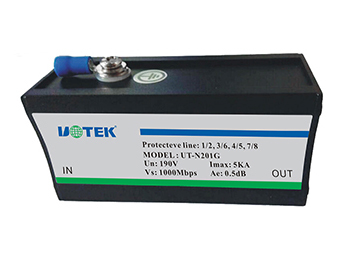

產品概述

UT-N2XXG系列千兆網絡防雷系列產品主要用于TCP/IP協議通信網絡，保護電氣電子設備信號線路免受雷電電磁脈沖、感應過電壓、操作過電壓的影響，廣泛應用于通信、安防監控、交通、工控等領域通信線路保護。該系列產品具有傳輸速率大、響應時間特別快、插損低、殘壓低等特點，在不影響設備正常通信前提下，具有良好的防雷效果。

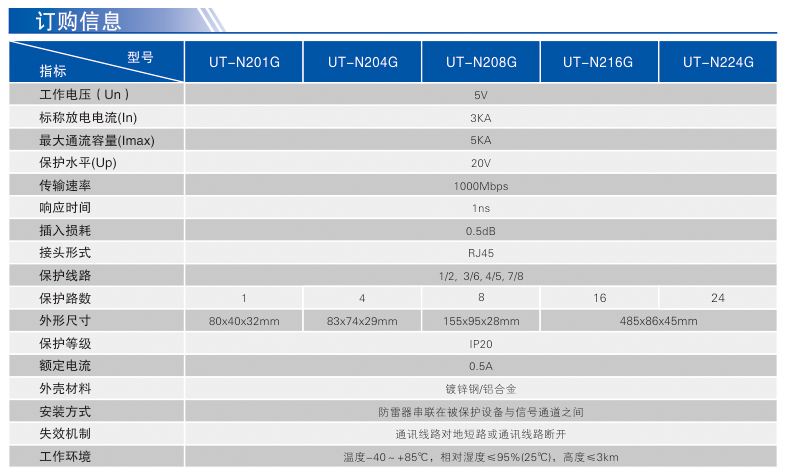

詳細參數

安裝使用和維護

安裝環境：

請確保處于室內或者防水箱內
避免安裝在劇烈震動場所
確保通信網絡傳輸速率與防雷器匹配
確保防雷器能可靠接地，并且工頻接地電阻低于10歐姆
安裝材料：

工具：十字螺絲刀、一字螺絲刀、剝線鉗等各一把
網線 ：1根 五類屏蔽雙絞線 15-30CM ，用于防雷器與被保護設備連接
PE連接線 ：1根 ，≥1.5mm2，就近接地
螺釘：2顆M4，機架安裝
安裝步驟：

將防雷器水平安裝在機架上
截取24根15-30CM網線，用跳線分別將防雷器后側24路輸出端口連接至與交換機24（16）路輸入端口
將前端設備24(16)路網線接入防雷器輸入端口,IN接入浪涌輸入端，OUT接入被保護設備端
將防雷器地線就近接地

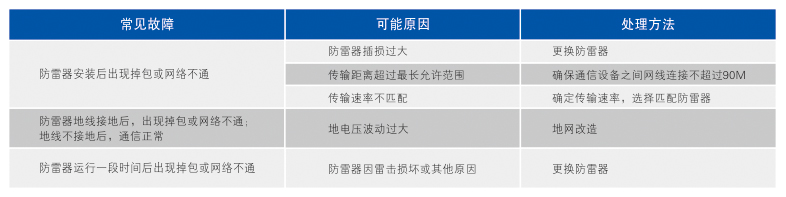

故障維護：
