產品特點

● 多級保護
● 通流容量大
● 限制電壓低
● 響應時間快
● 傳輸速率高

產品概述

       本雷擊浪涌保護器參照國家標準IEC61643-21:2000 / GB/T18802.21設計。隨著國民經濟的發展，互聯網時代的發展日益月新，互聯網技術發展進步神速。然而，卻不能無視發展中存在這樣或者那樣的問題,安全問題是放在第一位的。日常生活中，雷電對于電子設備的損壞是最嚴重的，靜電產生的威脅也無處不在，為了廣大用戶有一個更安全的使用環境，提高設備可靠性的要求的呼聲也越來越強烈。

       用途：用于工業控制互聯網、RS-485接口、專線、自動控制和儀表線路、數據線及電話設備、傳真機等設備保護，還可用于電流環中的傳感器、二次儀表的保護;使被保護設備免受感應過電壓、操作過電壓和靜電放電等所造成的損壞。

詳細參數

>>產品規格

額定工作電壓 Un：5V
最大直流工作電壓Uc：6V
最大交流工作電壓Uc：4.2V
額定工作電流IL：0.12A
標稱放電電流（8/20 us）In：5KA
最大放電電流 In：10KA
限制電壓 Upl：≤11V
線的串聯阻抗特性 Ro ：10 Ohm
線與線之間的電容值Cll：≤80pF
線與地之間的電容值Cpe：≤140pF
響應時間ta：＜1 ns
工作溫度范圍：-40℃～85℃
測試標準：IEC61000-4-5
測試等級：X
絕緣電阻：>1MΩ
插入損耗（dB）：≤0.5 dB
外殼防護等級：IP30

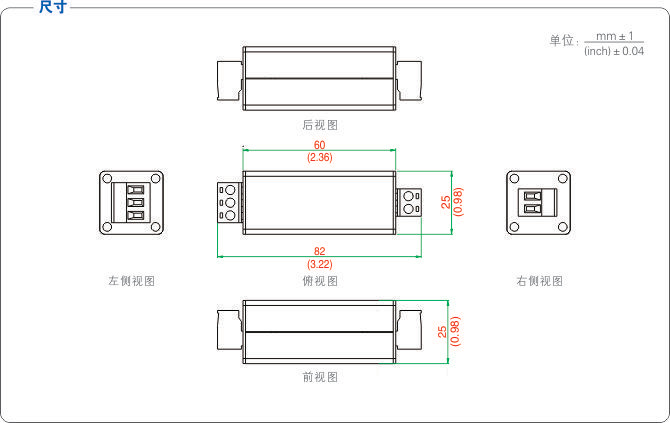

外形尺寸：25 x 25 x 82mm
外殼材料：屏蔽金屬鋁
接線形式：接線端子(RS-485)
防靜電等級：4級
傳輸速率（BPS）：10M

>>工作原理

雷擊浪涌保護器串接于被保護設備的前端，當傳輸線遭到感應雷及其它瞬時過電壓沖擊時，沖擊電流通過浪涌保護器的保護支路將其泄放到大地，并將輸出電壓鉗位在設備允許的電壓范圍內，從而確保了運行設備的安全。

>>安裝使用和維護

 安裝說明：
●將保護器接入系統前，先檢查地網接地電阻，應符合規范要求。
●將保護器接入被保護設備前端，必須連接可靠。
●將保護器的接地線盡可能短地連接到保護接地母線上。

注意事項：
●保護器上有輸入(IN)、輸出(OUT)標志，輸出端與被保護設備連接，切勿接反。否則會造成保護器的損壞，設備也無法得到保護。
●若由于插頭座連接不良等因素引起損耗增大，應重新連接或更換保護器。
●用戶不可隨意拆卸保護器各部位的緊固件，以免造成損壞，影響正常工作。


保護器的檢查：
●用萬用表“Ω×1”檔測量保護器輸入芯線與輸出芯線之間的電阻約為10 Ω；若開路，則不正常，應更換保護器。
