產品概觀

使用 CM1164A，可通過DVI 屏幕及1組 USB 鍵盤、鼠標，以多窗口顯示觀看并操控4臺電腦。在多窗口顯示模式下，也能以1920 x 1200高畫質分辨率監控多個畫面。內建 USB 2.0 集線器，可在4臺電腦共享2組 USB 接口設備，當其中一臺電腦正在使用 USB 裝置時，亦可將鍵盤、鼠標切換至另一臺電腦設備操控。

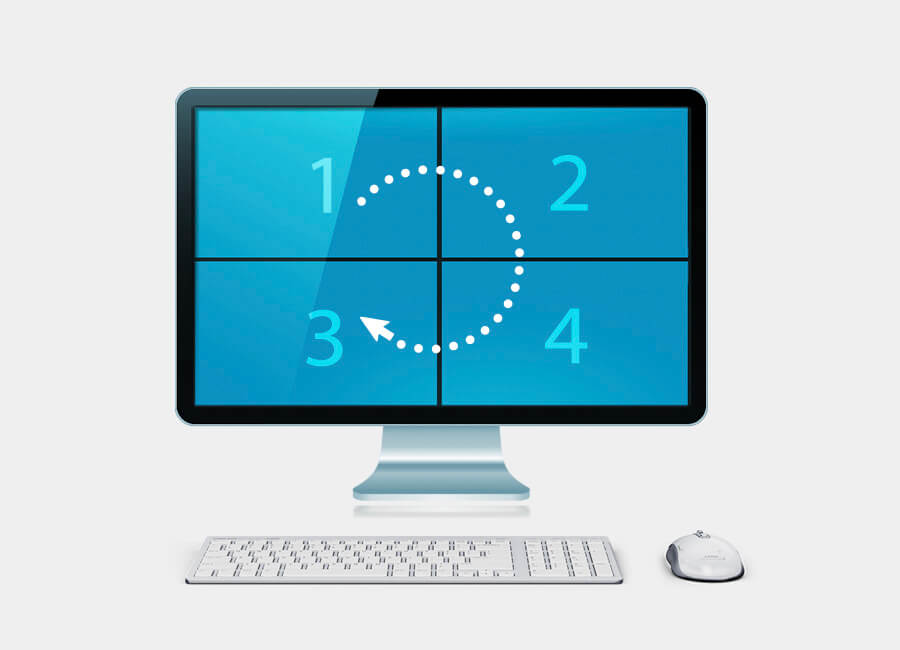

直觀式無邊快切

ATEN Boundless Switching 無邊快切技術，提供實時訪問與控制－只須將鼠標光標移至窗口邊界并超過邊界范圍，即可快速切換至下一臺窗口顯示的電腦設備。

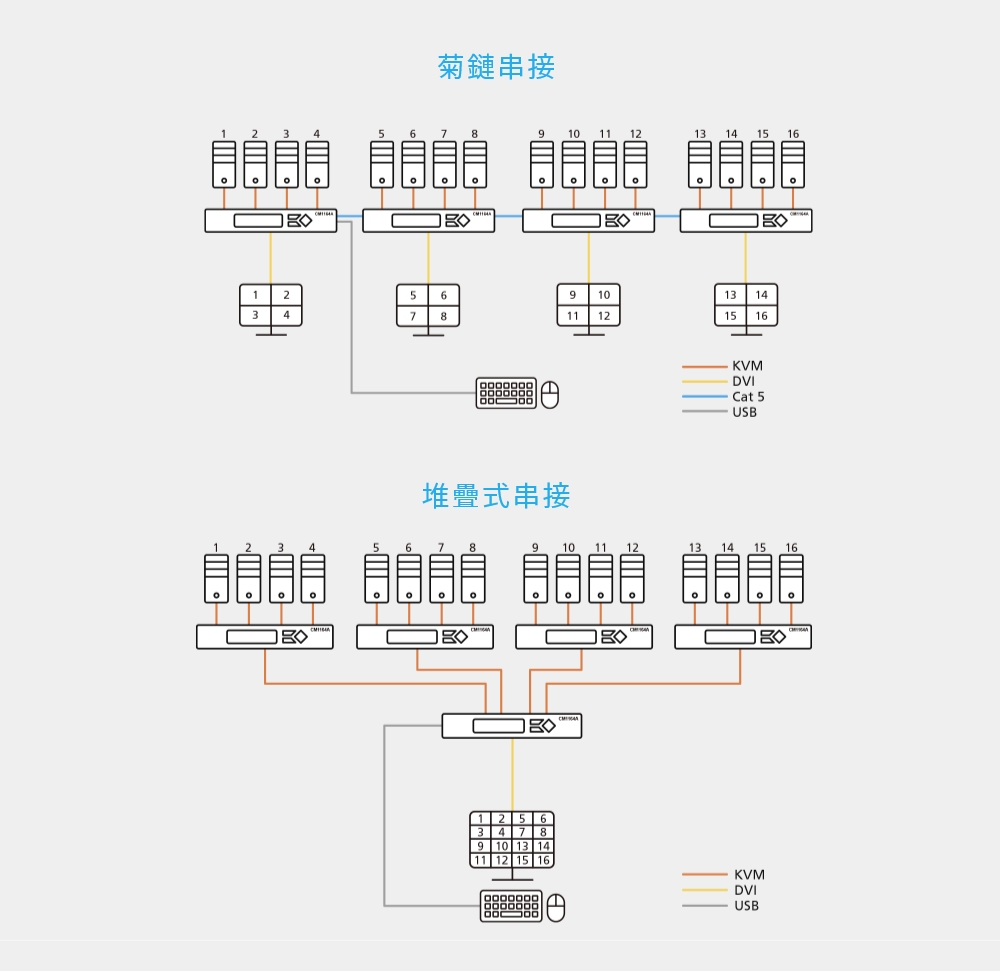

支持占口級聯與菊式串接

具備彈性擴充的功能，可以使用菊鏈方式額外串接3臺CM1164A，從單一控制端一次管理最多16臺電腦設備，亦可以在1臺 CM1164A占口級聯4臺CM1164A，以4×4多窗口顯示管理 16 臺電腦設備。

應用場景

產品特性

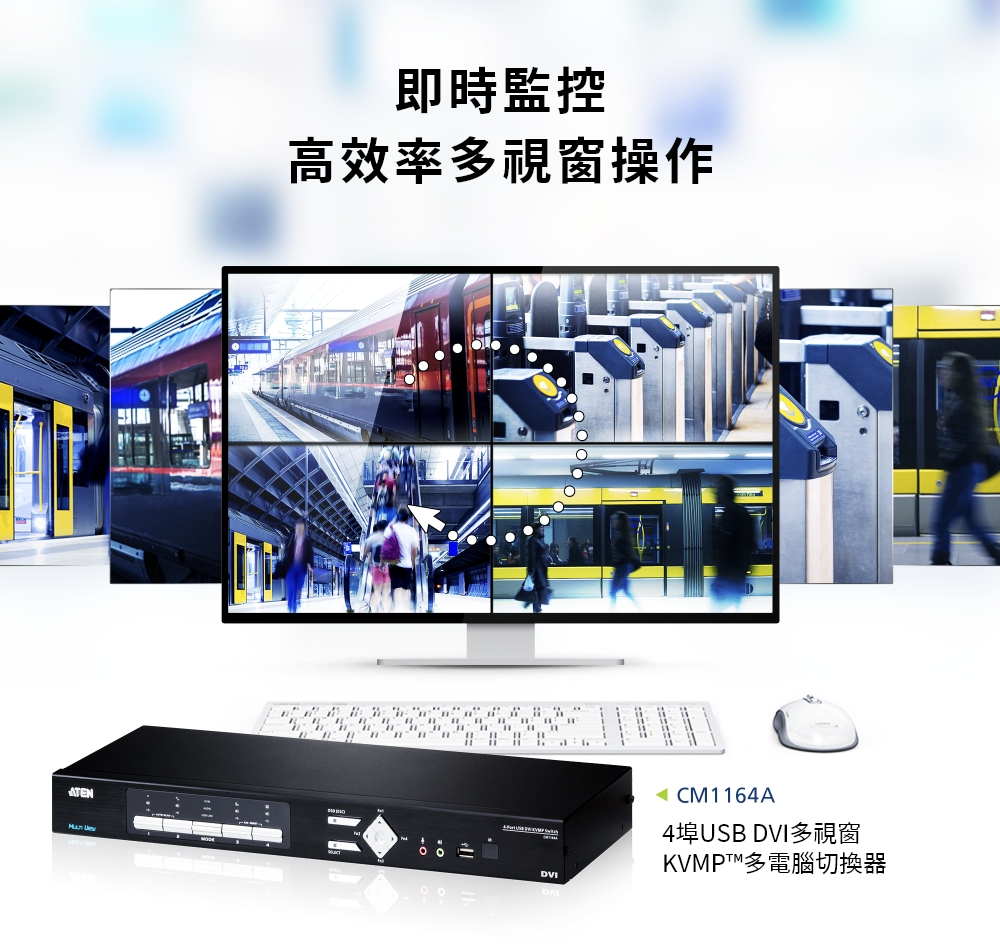

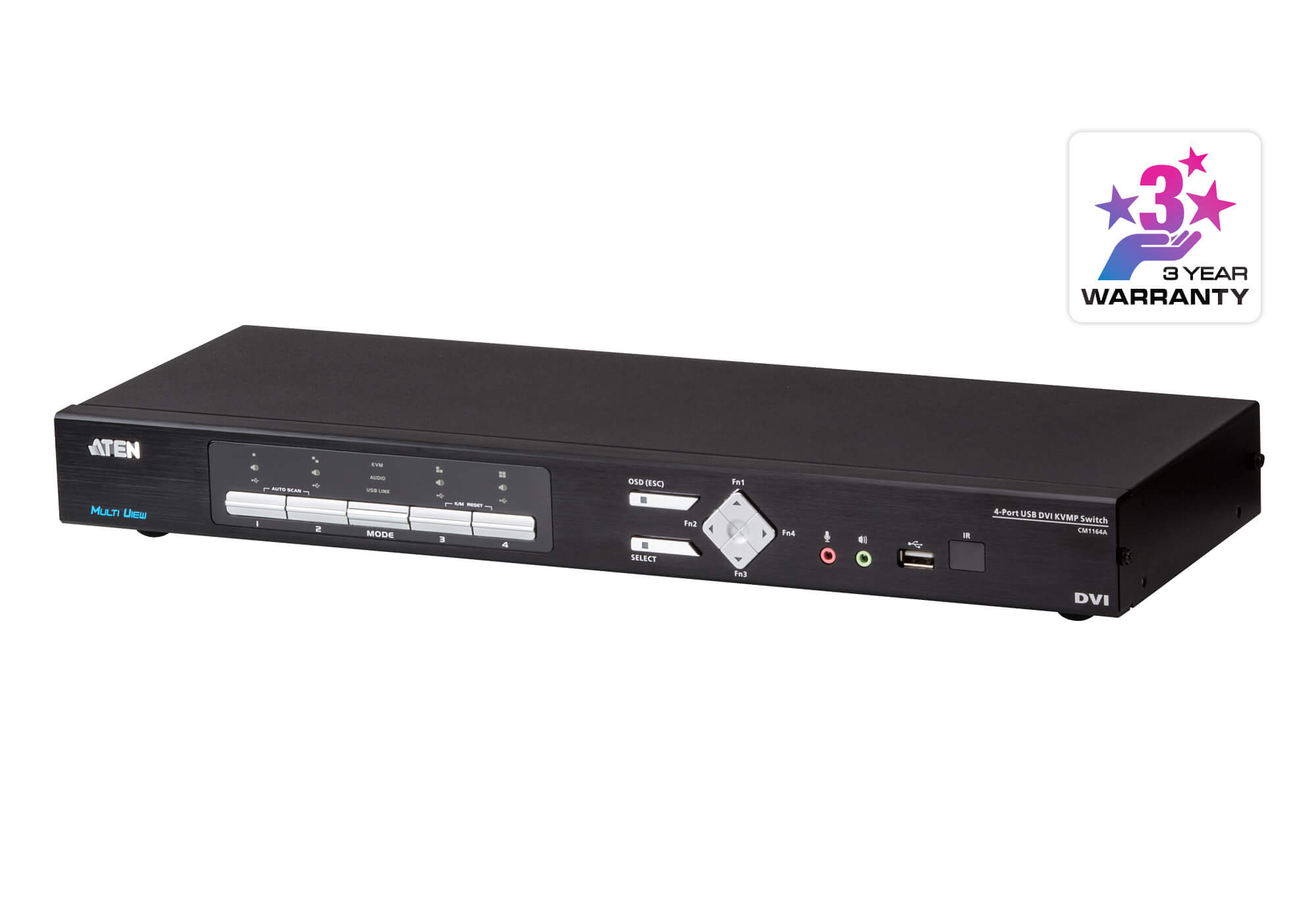

ATEN CM1164A是一臺4端口USB DVI接口的多窗口KVM多電腦切換器并且搭配2埠USB 2.0 hub，在一臺屏幕畫面中支持四分割畫面模式、PiP (Picture in Picture) 模式、PbP (Picture by Picture) 模式、PoP (Picture on Picture) 模式，以及全屏幕模式，幫助用戶有效提升需要高密度監控應用情境的工作效率。當可用的屏幕數量有限，并且僅需使用一組鍵盤、鼠標的情況下，用戶通過CM1164A更有效率地管理多達4臺電腦或其他設備影像來源的數據信息，這些影像能夠同時實時顯示在一臺屏幕上，并且能夠使用鍵盤、鼠標進行影像來源的選擇及切換，或是通過CM1164A串級，最高可以管理多達16臺設備。

CM1164A支持ATEN獨特的無邊快切（Boundless Switching）專利技術，用戶只須將鼠標光標移至或超過單一窗口顯示畫面的分割窗口界線，即可直接快速地將鍵盤及鼠標的控制，切換至該窗口顯示的設備上，幫助使用者能簡單直觀、快速地選擇切換想要控制的目標設備。

CM1164A同時支持菊鏈串接功能，用戶只要通過第一級CM1164上的鍵盤、鼠標，管理多達4級CM1164A設備上所接的電腦設備。或者使用者亦可選擇CM1164A的Cascade串接功能，此功能除了可管理多達16臺電腦設備以外，16個設備影像也能以4 x 4分割畫面模式同時顯示在單一屏幕畫面中。

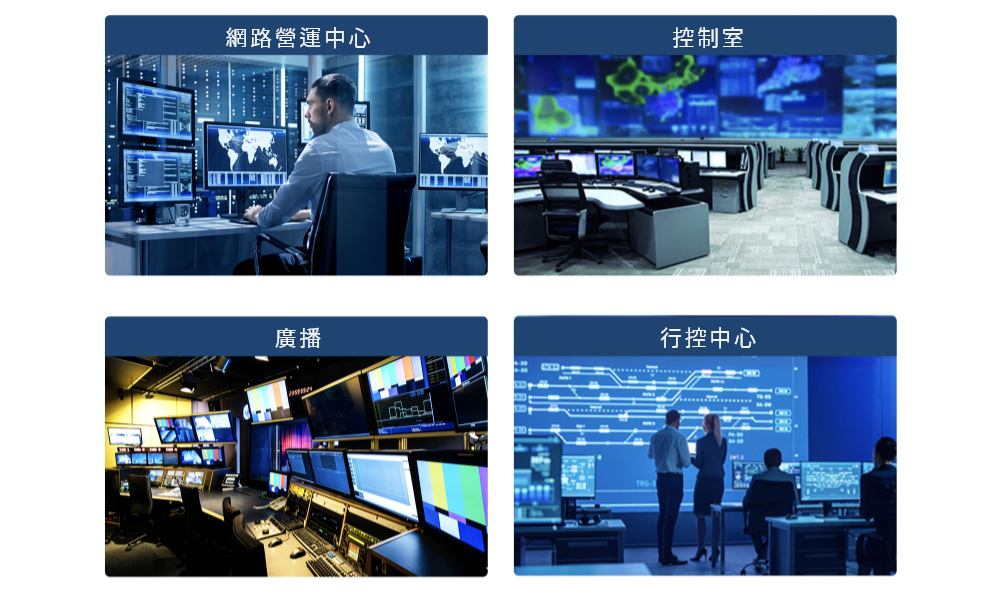

為滿足與日俱增的多窗口顯示的市場需求，CM1164A提供完善且多樣化的產品功能，以符合航空運輸產業、銀行金融產業，以及醫療產業等有實時監控需求的市場期待。

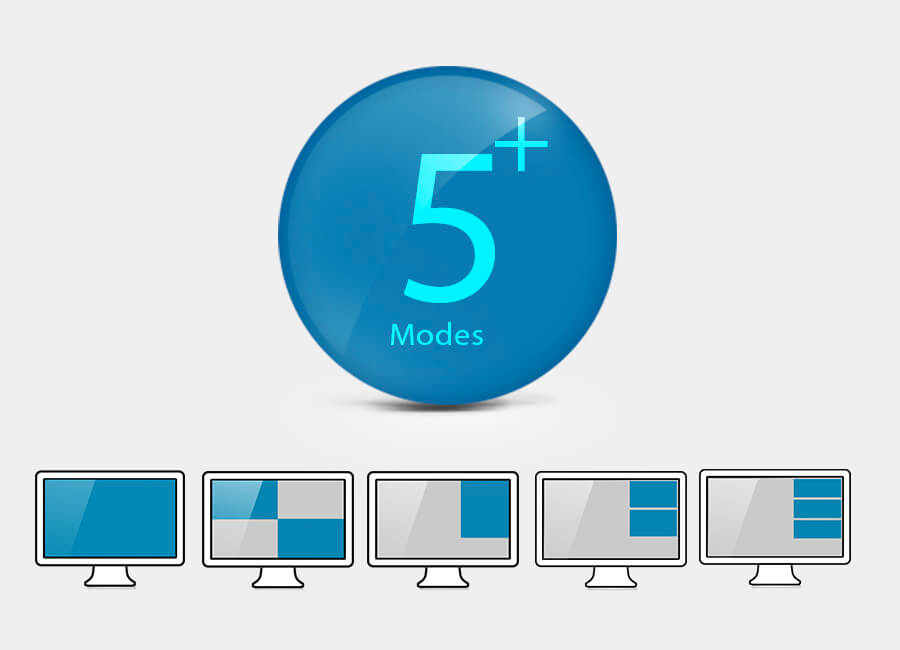

• 單一屏幕支持多窗口畫面顯示，可管理控制高達4個影像來源，并且支持四分割畫面模式、PiP (Picture in Picture) 模式、PbP (Picture by Picture) 模式、PoP (Picture on Picture) 模式

• 可通過前面板按鍵、屏幕顯示選單 (OSD)、IR遙控器，和RS-232指令切換多窗口畫面顯示模式與電腦端口，或進行CM1164A功能設定

• 高畫質視頻分辨率—高達1920 x 1200，YCbCr 4:2:2

• 在PiP或PbP多窗口畫面顯示模式下，用戶可隨意調整任一分割窗口的窗口大小及位置

• 菊鏈串接功能(DCC) – 使用者僅需通過第一級CM1164A控制端所接的鍵盤、鼠標，即可管理操作多達四級CM1164A

• Cascade串接 – 用戶可同時在單一屏幕畫面以4 x 4多窗口畫面顯示模式，一次監控觀看多達16臺電腦設備影像

• 可通過前面板按鍵、熱鍵、鼠標、及RS-232指令切換操作電腦1

• 無邊快切（Boundless Switching）技術 – 只須將鼠標光標移至或超過多窗口畫面中單一分割窗口界線，即可將鍵盤及鼠標的控制，直接快速地切換至該分割窗口畫面顯示的設備，并支持在菊鏈串接的各臺屏幕之間切換

• 無邊快切焦點（Boundless Switching Focus）– 以窗口框標示多電腦切換器正在操作的窗口畫面

• 支持延伸桌面無邊快切2

• Video DynaSync? – ATEN獨家技術可幫助KVM多電腦切換器切換選擇不同影像設備來源時，消除設備開啟時可能會發生的影像顯示問題，并同時優化處理屏幕顯示分辨率

• 支持HDCP 1.4

• 支持RS-232 指令

• 下拉選單 – 通過鼠標移動至下拉選單位置，可觸動下拉選單的出現，鼠標光標離開時會自動隱藏，通過該下拉選單可編輯用戶自定義多窗口顯示模式和進入OSD選單

• 控制端鼠標仿真 / bypass功能 – 支持大部分鼠標驅動程序與多功能鼠標

• 控制端鍵盤仿真 / bypass功能 – 支持大部分多媒體鍵盤

• 支持USB外圍端口、音頻端口、以及電腦切換器端口的獨立切換功能

• 支持自動掃描模式

• 支持電源開啟偵測

• 支持多國語言鍵盤 – 英文、法文、日文、德文

• 支持音效2.1重低音立體環繞音效

• 支持Sun / Mac鍵盤仿真功能3

  備注:
  1. 使用鼠標選擇切換欲操作的電腦，只能在鼠標仿真模式搭配三鍵滾輪鼠標使用
  2. 此功能僅在本裝置使用固件版本v2.3.222或以上版本才能執行
  3. PC鍵盤組合可仿真Mac鍵盤。此外，Mac鍵盤僅能與Mac電腦搭配使用

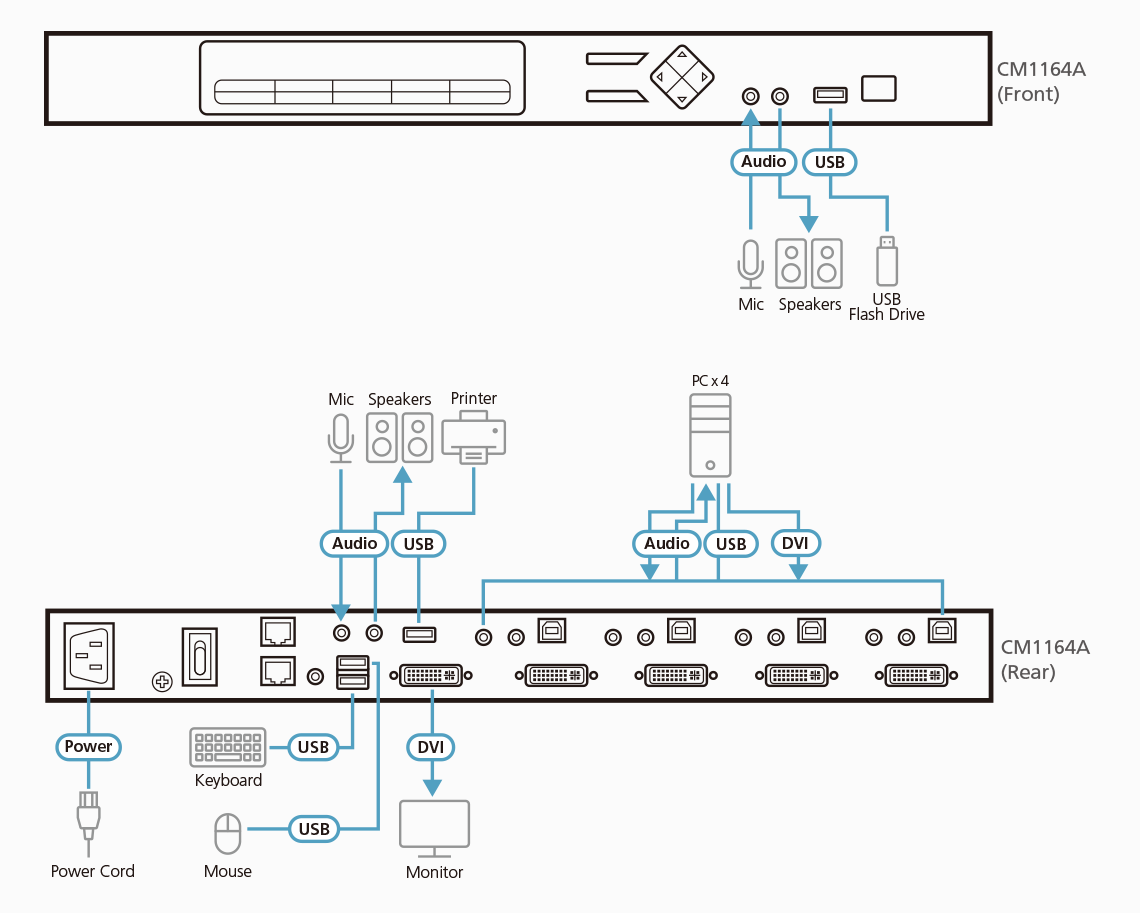

產品拓?fù)鋱D
