產品概觀

ATEN KE9950ATC航管控制中心解決方案是以IP為主的高性能DisplayPort KVM信號延長器，包含兩個連接到電腦的發送裝置(KE9950T)以及一個從不同位置提供控制端訪問的接收裝置(KE9950R)。此解決方案簡單的延長IP，消除了控制室管理的距離限制，從而能夠更快速的反應數據中心的緊急情況。KE9950ATC航管控制中心解決方案的主次要架構設計，能夠直接連接到主要和次要的電腦主機，通過熱鍵切換即可進行系統冗余，無需在工作站周圍移動。通過 ATEN KE9950ATC航管控制中心解決方案的建置，內部網絡可從遠程的USBDisplayPort控制面板(USB鍵盤、鼠標和DisplayPort接口的屏幕) 直接訪問電腦系統。因此，電腦能夠放置在安全且溫控的環境中，也能夠與工作站隔離。

KE9950T / KE9950R的兩端各支持了一個DisplayPort屏幕，視頻分辨率高達3840 x 2160 @ 30 Hz (4:4:4)，同時以極低延遲的傳輸能力提供無損視頻壓縮質量。KE9950T和KE9950R支持通過RJ-45端口或SFP模塊插槽的連接方式，發送端和接收端可直接互連、通過銅線或光纖網絡布置的區域高速網絡連接，確保全天候不間斷的服務器遠程訪問。若通過SFP模塊插槽連接，KE9950支持1Gbps SFP光纖模塊* 擴充功能，通過光纖網絡連接方式，可延伸傳輸距離達10公里。

KE9950ATC航管控制中心解決方案搭配專用的局域網絡端口，能夠直接連接KE裝置，以與外部企業網絡隔離；提供安全的數據傳輸 – AES 128位加密技術，確保所有數據在通過網絡傳輸前先行加密，并于接收端將數據解密并且支持業界標準TLS數據加密協議。此外，KE9950ATC航管控制中心解決方案提供雙電源供應作為冗余機制，不需額外的電源適配器，能夠有效降低配置電源的成本。網絡及電源冗余機制，支持用于系統故障時的雙電源和網絡連接，確保穩定的系統正常運行時間。

ATEN KE9950ATC 航管控制中心解決方案支持優異的2K x 2K視頻分辨率，可專門使用在空中交通管制的控制室和區域控制中心的雷達監控。此方案在2 x Tx和 1 x Rx設置時，支持客制化熱鍵設定，即可進行實時網絡端口切換。因此，KE9950ATC特別適合應用于航管控制。

*本產品包裝中不包含SFP模塊(2A-136G / 2A-137G)。

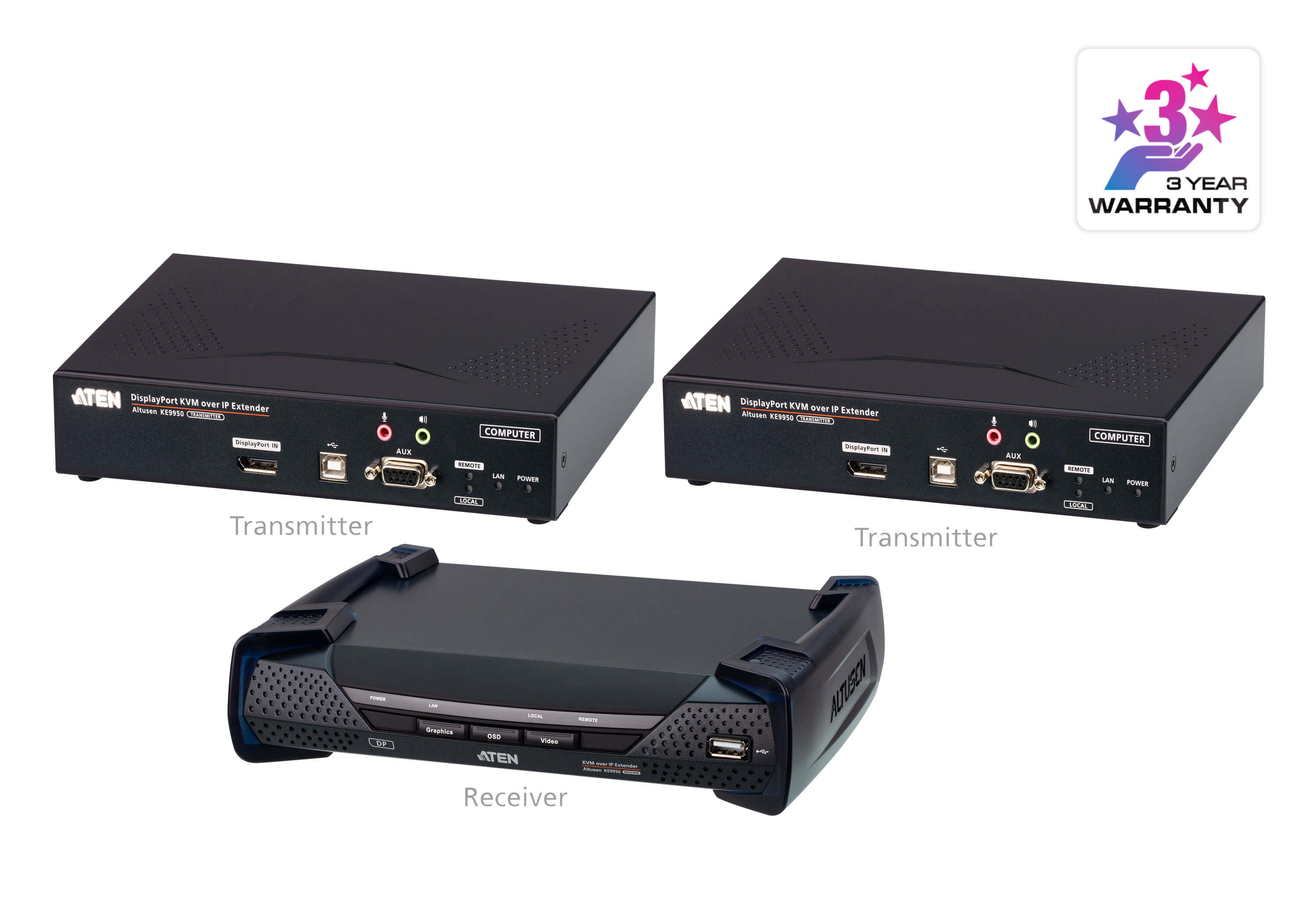

物品清單

2x KE9950T DVI-D KVM over IP 延長器 (發送裝置)

1x KE9950R DP KVM over IP 延長器 (接收裝置)

2x DisplayPort 線材

2x USB KVM 線材

3x 電源適配器

3x 電源線

2x 機架安裝套件

3x 使用說明

產品特性

• 航管控制 (ATC) 專屬功能

• 支持視頻分辨率達 2K x 2K (2048 x 2048 @ 60 Hz); 默認的EDID 視頻分辨率可達 1920 x 1080

• 斷線警示– 斷線時會彈出警告信息窗口和循環撥放警示聲，以通知用戶斷線狀態

• 支持電源冗余與網絡故障轉移 – 配備2組DC電源插孔，并同時具備SFP光纖端口和RJ-45端口，以支持網絡容錯功能，可確保關鍵任務應用穩健運行不中斷

• 進階功能

• 點對點延長器模式強化 – 用于故障安全功能的輔助冗余服務器

• 默認的EDID分辨率可達1920x1080

• 快速切換功能 – 在本機顯示器上切換不同的遠程視頻分辨率(需通過 KE OSD)

• 聯機冗余(Connection Redundancy) –在與原本連接的發送端(Tx)斷線后，可自動連接到一個額外的發送端(Tx)，確保與服務器間的聯機不中斷(需通過 KE OSD)

• 支持與主服務器的重連通知接收端(Rx)訪問控制 – 只要按下控制按鈕*，用戶可于本地端Tx允許/禁止遠程Rx訪問
  * 本產品包裝中不包含KVM over IP訪問控制盒(2XRT-0015G)。

• 硬件

• 支持DisplayPort視頻分辨率高達3840 x 2160 @ 30 Hz (4:4:4); 24位色深

• 符合DP 1.2及HDCP 1.3規范

• 支持立體聲喇叭和立體聲麥克風

• 支持高速USB儲存?zhèn)鬏?/p>

• 自動MDIX – 自動偵測連接線類型

• 內建 8KV/15KV ESD保護和2KV浪涌保護

• 無風扇設計提供安靜的操作環境并可節省能源

• 可通過Gigabit Ethernet (GbE)端口(RJ-45)或SFP模塊連接*，以供故障時接替運作

• 支持 1Gbps SFP光纖模塊擴充*最遠達10公里

• 提供雙電源 – 配備2組DC電源插孔

• 可安裝于機架 – 安裝方式選擇如下：
  – 2X-021G雙機架安裝套件
  – 2X-031G單機架安裝套件

• 內附工業級電源適配器，可在0°C- 50°C的環境中穩定運作，適用于條件嚴苛的工作環境中
  *本產品包裝中不包含SFP模塊(2A-136G / 2A-137G)。

• 管理

• 雙控制端操作 – 用戶可從發送端和接收端的鍵盤、屏幕和鼠標控制端管控電腦系統

• 近端發送裝置亦配備有控制端，方便使用者于緊急狀況下實時操作使用

• 可由接收端(Rx)裝置上的OSD(On Screen Display)選單配置發送端(Tx)及接收端(Rx)裝置

• EDID Expert? – 可選擇EDID設定的模式，能確保在不同屏幕間依然擁有最佳的分辨率并提供順暢的畫面顯示

• 影像壓縮等級選項功能 – 用戶可調整影像質量(提升或降低)以取得適當?shù)木W(wǎng)絡帶寬

• 命令行接口 – 管理員可通過RS-232或Telnet聯機，鍵入指令以控管所有KE裝置

• RS-232串口端口 – 用戶可聯機至串口終端機進行TextMenu、CLI、或配置設定串口裝置，例如觸控屏幕、條形碼掃瞄器等等

• 安全性

• 專用的局域網絡端口直接連接KE裝置，可與外部企業網絡隔離

• 安全數據傳輸– 支持AES 128-bit加密技術，強化傳輸安全性

• 支持業界標準TLS數據加密協議以確保自瀏覽器登入的安全性

• 虛擬媒體

• 虛擬媒體功能可加強數據傳輸性能，可從遠程輕松地執行文件傳輸、操作系統修補、軟件安裝以及問題診斷測試

• 支持 USB 2.0 DVD / CD 光驅、USB巨量儲存設備、電腦硬盤及ISO影像

• 支持智能卡及CAC Reader

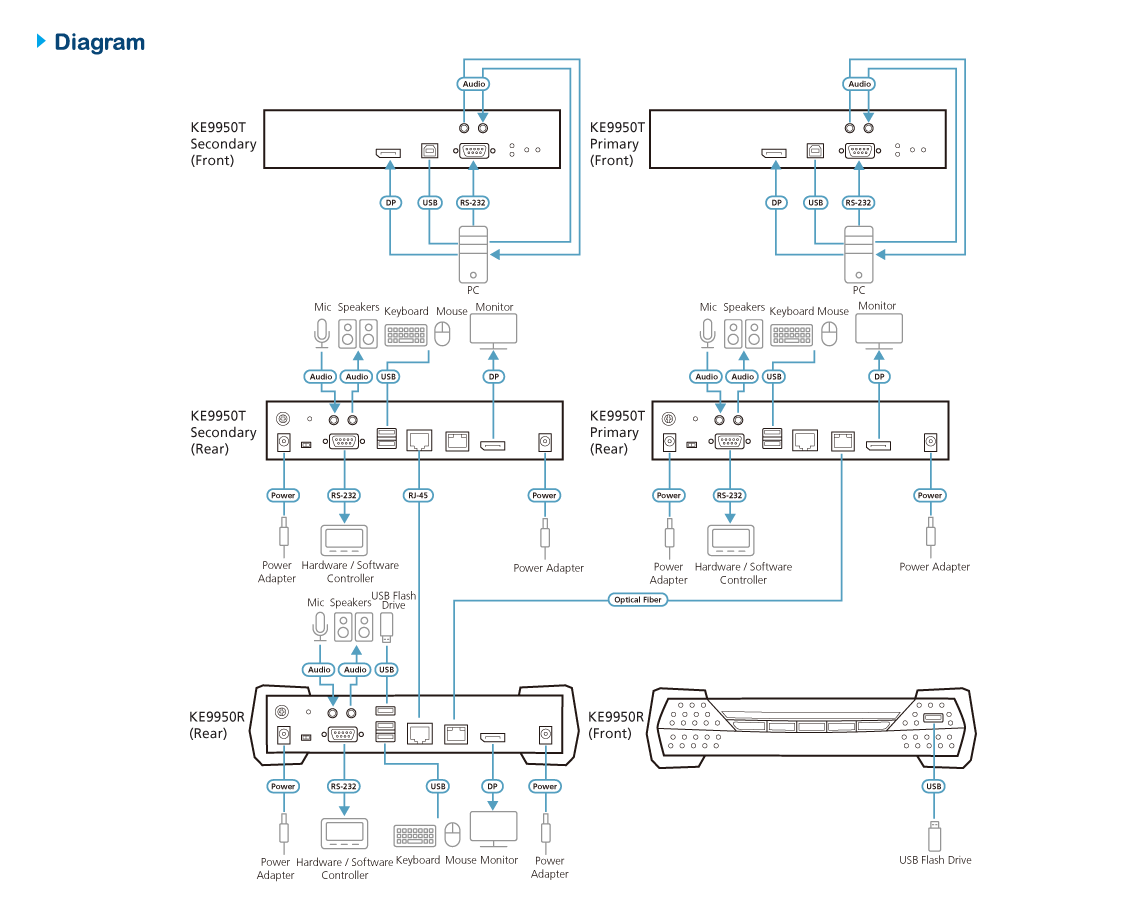

產品拓?fù)鋱D
