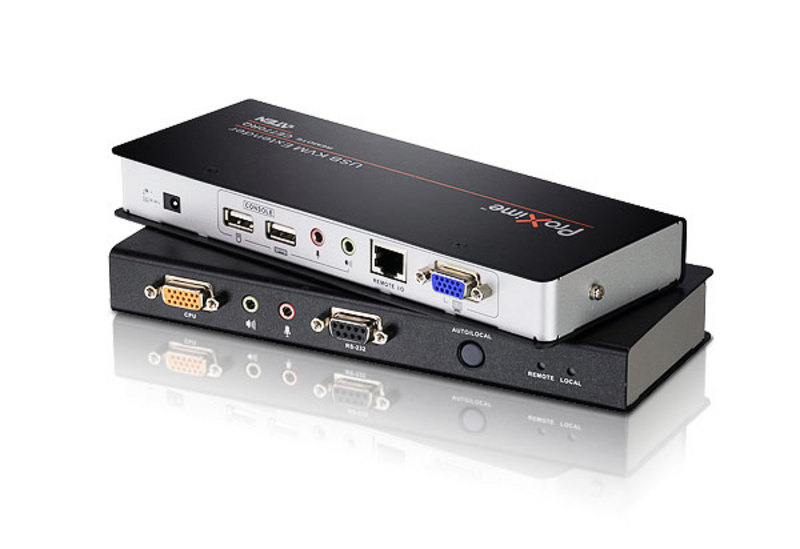

產品概述

    CE770是一款具備抗色偏(Deskew)功能的USB接口KVM信號延長器，通過自動信號補償與RS-232串口功能，用戶可從遠程USB控制端訪問電腦系統。

    CE770支持紅綠藍三原色信號延遲調整(RGB delay tuner)，可以手動方式調整紅綠藍的傳輸信號，用戶在長距離的情況下也能建置其系統設備。CE770的線路同步(line synchronizing)功能可校正因為長距離傳輸時而產生的顏色相位(color phase)與時間誤差(timing errors)；此外，用戶也可手動調整紅綠藍三原色信號的設定。

功能特點

• 通過Cat 5e線纜，遠程與本地的設備距離可延伸至300m遠

• 雙控制端操作 - 通過本地與遠程USB鍵盤、顯示器與鼠標所組成的控制端操控系統

• 抗色偏(Deskew)功能 - 自動同步化RGB信號的時間延遲，并補償信號因距離所造成的誤差

• 內建ATEN ASIC芯片，確保最佳可靠性與兼容性

• 支持自動信號補償 (Auto Signal Compensation; ASC) 功能

• RS-232串行端口 - 能連接與設定串口終端機，或是觸控顯示器與條形碼掃描儀等串口設備

• 支持及仿真Sun/Mac鍵盤*

• 支持立體聲揚聲器與麥克風

• USB電流過載 (overcurrent) 偵測與保護

• 按鍵操作模式選擇(限本地端設備) - 通過單一按鍵可選擇本地端操控與自動操控模式

• 內建8KV/15KV靜電保護(接觸電壓8KV；空氣電壓15KV)與2KV突波保護

• 高視頻分辨率 - 最高達1920x1200@60Hz(150m)；1280x1024@60Hz(300m)

• 高質量音頻 - 即使距離300m遠也不會降低音頻質量

• 支持寬屏**

• 支持VGA、SVGA、SXGA(1280x1024)、UXGA(1600x1200)、WUXGA(1920x1200)以及multisync顯示器；支持本地顯示器DDC、DDC2與DDC2B

• 支持熱插拔

• 機架型設計

• 不需軟件即可輕松完成安裝 - 僅須于設備間接上線纜

  * 1.PC鍵盤組合可仿真Sun/Mac鍵盤
  2.Sun/Mac鍵盤僅能與Sun/Mac電腦搭配使用

  ** 影像來源設備所需讀取的寬屏幕顯示器EDID數據是經由本地控制端的影像輸出端口回傳，故請將寬屏幕顯示器連接至本地控端輸出端口，或是使用EDID仿真器

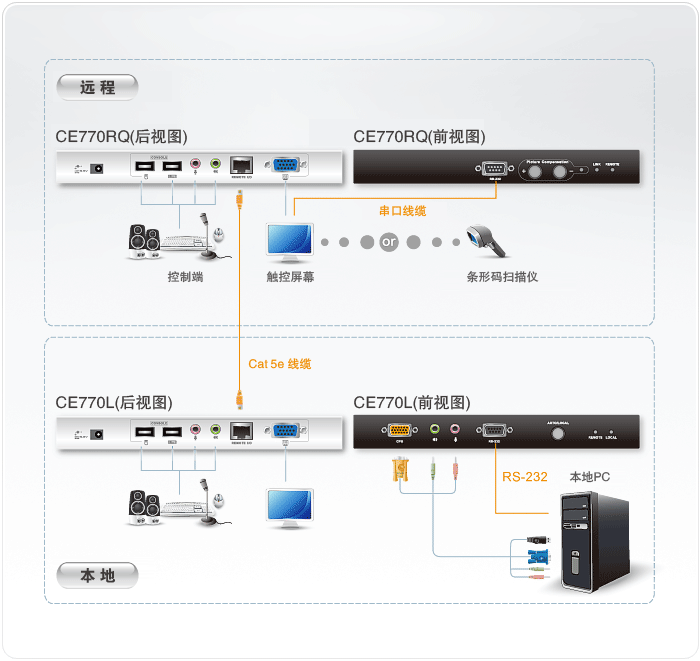

連線圖

技術規格
