產品概述

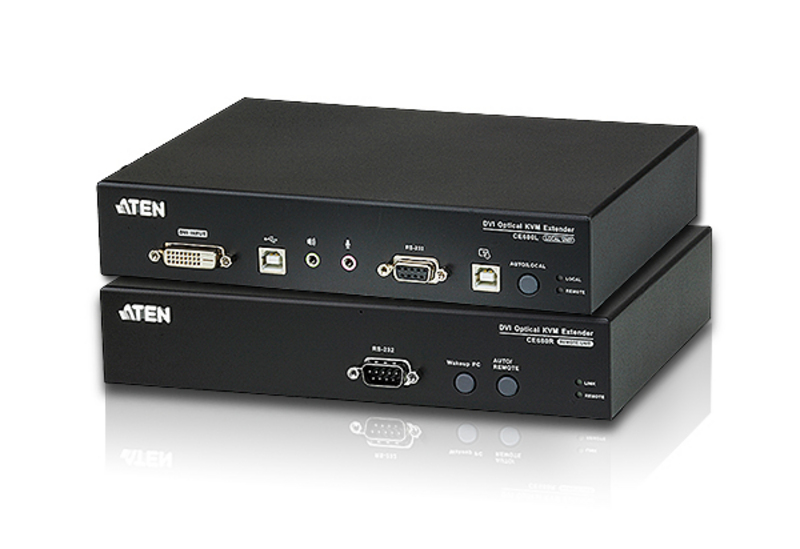

    CE680 DVI光纖KVM信號延長器突破一般DVI標準線纜距離的限制，通過光纖技術延伸高質量音頻、視頻及控制端信號達600m。單一3.125Gbps光纖連結傳送一組本地的視頻/音頻信號來源(分辨率最高為1920x1200@60Hz，24-bits)。

    除了延長鍵盤及鼠標的操作外，CE680也可雙向傳輸RS-232(高達115kbps)與USB信號。RS-232可連接至串口設備如條形碼掃描器；另可通過本地及遠程設備的USB Type A端口連接觸控屏幕設備，由遠程控制端執行操控。

    CE680可由本地或遠程的控制端(USB鍵盤、顯示器及鼠標)訪問電腦系統。此外，通過光纖技術連結遠程及本地設備，提供用戶更快速簡便的安裝方式以及更長距離的DVI信號傳輸 - 達600m。

功能特點

• 通過遠程控制端訪問電腦或KVM設備

• 支持DVI-D接口以及傳輸DVI Single Link信號

• 視頻分辨分辨率高達1920x1200@60Hz(24位, 3.125Gbps) - 長距離傳輸高清信號至顯示設備，最遠可達600m

• 支持觸控屏幕 - 連接一臺最高可支持10點觸控的觸控式屏幕設備(無需安裝額外的驅動程序)

• 雙控制端操作- 通過本地及遠程控制端(USB鍵盤、鼠標和顯示器)控管您的系統

• 使用光纖線纜連接本地與遠程設備

• 兼容于HDCP規格

• RS-232串口連接端口 - 可連接串口終端機或串口設備，例如觸控式屏幕與條形碼掃描儀(波特率115200bps)

• 電腦喚醒功能 - 按下遠程設備的前面板按鍵即可通過本地RS-232喚醒本地的電腦

• 音頻功能 - 支持立體聲揚聲器與麥克風

• 可安裝于機架上

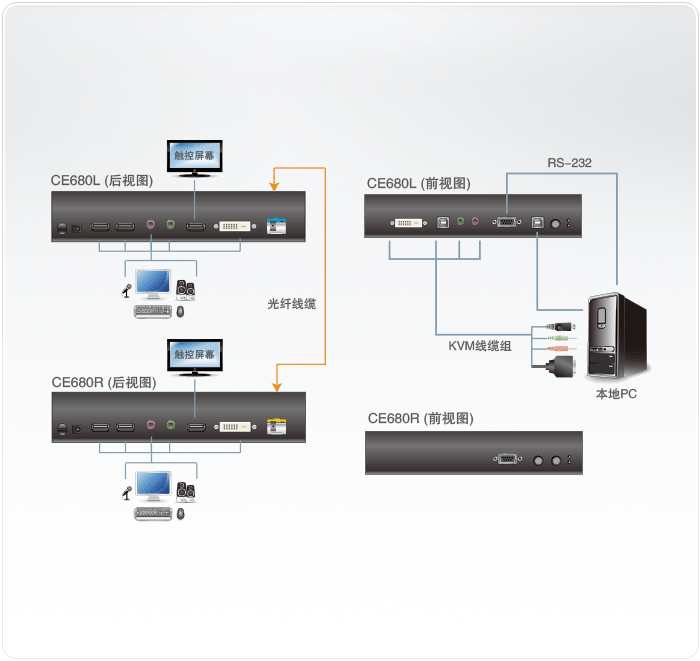

連線圖

技術規格

注:* 光纖輸入/輸出端口對應顏色說明
        CE680L - 藍色，CE680R - 黃色，CE690L - 紫色，CE690R - 白色
      **1. 操作距離為預估值，距離可能依光纖類型、頻寬、連接頭、信號損耗、模態色散、光的色散、環境因素以及扭曲度等而有所影響
          2. 建議使用符合IEC 60793-2-50 B1.1或ITU-T G.652.B規范的單模光纖線纜
          3. 支持OM3光纖傳輸，距離可達300m
