規格型號：VK0200

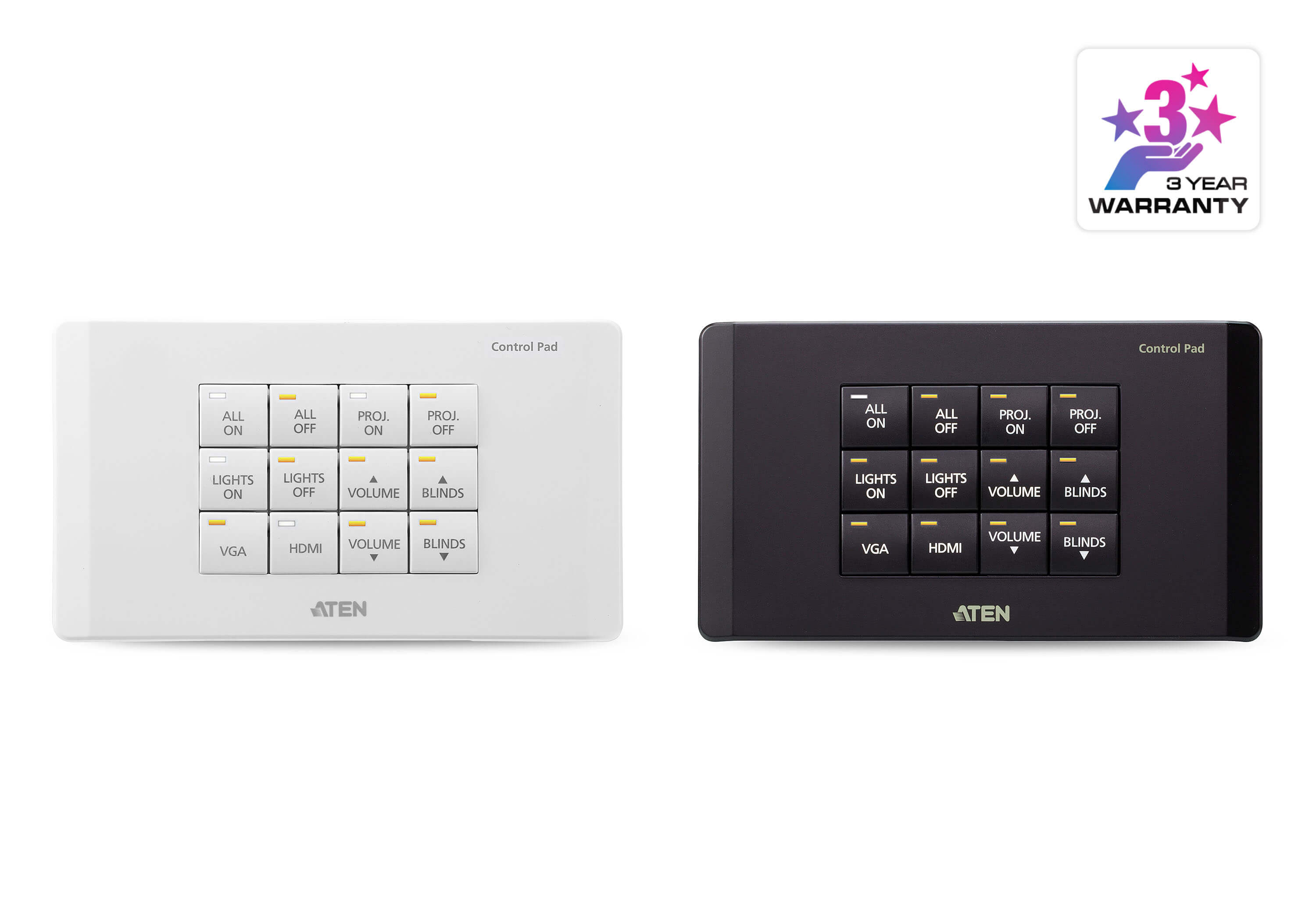

產品簡述：ATEN 宏正中控系統 - 12 鍵式按鍵主機 (歐規, 2 Gang)
產品概觀
VK0200是一款可完全客制化的12鍵式按鍵主機。它整合了中控主機與按鍵面板，為您提供簡易的多合一解決方案。VK0200的應用針對中小型會議室和教室環境中的設備控制，提供您立即可用的中控解決方案：僅需輕松連接設備、通過直觀的VK6000配置軟件進行設定、依應用需求靈活配置按鍵功能及分布即可使用；其簡易靈活的設計滿足各種中小型環境的中控應用需求。
ATEN宏正中控系統是一套基于網絡架構的管理系統，可輕松連接室內所有硬件設備并集中控管。VK0200按鍵主機不僅扮演主控制器的角色，將室內的設備連接至主機進行控管；同時它也是控制界面，提供可客制化按鍵面板配置?？剂康讲煌覂?nèi)環境的應用需求，這款雙聯按鍵主機在設計時便以配置靈活性為主軸，它的按鍵配置可支持6至12鍵的按鍵組合，組合方式高達125種；而按鍵的組裝就像樂高游戲一樣容易。VK0200的設定十分簡單，僅需連接至區域網絡，接下來 VK6000 配置軟件將帶領您毫不費力地配置一切聯網設備的控制需求。通過這款復合式中控按鍵主機，您將可快速且輕松地控管室內的所有設備。
備注：此產品亦提供黑色版本(料號：VK02001)，為接單生產產品；請聯系您所在區域的ATEN業務代表進行下單。

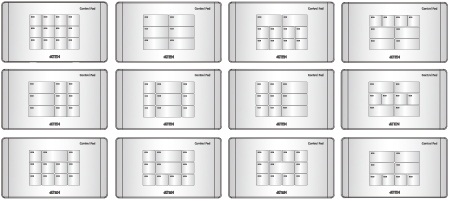

按鍵面板配置示例
按鍵主機的按鍵配置可以自行組合，可支持6至12個按鍵的組合，組合總數高達125種。上圖示例中顯示的是12種常用的組合。
1x VK0200 12鍵式按鍵主機
1x 按鍵包
6x 接線端子
1x 面板
1x 使用說明
產品特性
VK0200 按鍵主機
支持多種連接界面，包括：
? 2 個 RS-232 串口
? 2 個繼電器通道
? 1 個數字輸入通道
? 1 個以太網口
可安裝在 EU式或 MK式雙聯接線盒
按鍵可自由配置為 6 至 12 個按鍵的組合，組合總數高達 125 種
支持樓宇自動化管理專用的 KNX IP 協定
兼容Telnet、TCP、UDP、HTTP、HTTPS、ONVIF 和 PJLink
支持項目設定文件備份1
通過網頁 GUI 界面輕松進行系統設定
支持 SSH 通訊協議，可用于數據監控2
系統LED指示燈顯示硬件狀態和連接資訊
雙色的按鍵LED燈清楚指示按鍵狀態和位置，在黑暗中也方便切換
冗余電源 – 以太網供電和 DC 5V (選配)
提供客制化按鍵雕刻服務
VK6000 配置軟件
直觀的GUI 界面，讓用戶通過簡易步驟即可完成設定配置
可客制化的控制界面，適用于任何移動設備和PC3
支持ControlAssist，便于控制PC4
內置數據庫生產器，用于設備渠道程序安裝和整體設備管理
內置ATEN 數據庫，包含10,000+ 筆設備驅動程序和完整的ATEN VanCryst 產品驅動程序數據
具備中控系統和設備間的雙向溝通能力 – 用戶可自訂設備監控事件，事件發生時系統將自動觸發下一動作
配置文件上傳至 VK0200 按鍵主機前，可通過內置測試工具驗證指令
備注：
1. 每一臺ATEN控制器可備份一個項目配置文件。
2. SSH協議可用于監控按鍵主機收發的數據。
3. 啟用移動設備控制需購買額外的授權證。
4. 關于PC控制的詳細信息，請參閱ATEN中控系統使用手冊。
產品拓撲圖
產品規格
| 接口 | |
| 鍵盤布局 | 6~12 個按鈕，可自行配置為125種不同按鍵組合 |
| 串口 | ? 2 x 雙向 RS-232 端口 (2 x 3 孔接線端子界面); – 波特率: 300 至 115200 (默認值: 9600); – 數據位: 8 (默認) 或 7; – 停止位: 1 (默認) 或 2; – 奇偶校驗: 無 (默認), 偶數或奇數 |
| 繼電器 | ? 2 x 繼電器通道 (2 x 2 孔接線端子界面); ? 常開型獨立繼電器; ? 接點容量: 最大 24 VDC, 1A |
| I/O | ? 1 x 數字輸入通道 (1 x 2-孔接線端子界面); – VDC 模式 輸入電壓范圍: 0 至 5 VDC; 可編程范圍: 1 至 5 VDC; – 干接點模式 支持拉高 2k ohms 至 + 5 VDC 輸出 |
| 以太網 | ? 1 x RJ-45 母頭, 10/100Base-T ? 支持的協議: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH ? 支持DHCP 功能. 如果在30 秒內沒有分配IP 位址，將使用下面預設的IP 設置: IP: 192.168.0.60 子掩網: 255.255.255.0 |
| 開關 | |
| 控制器 ID | 1 x 16 段開關 |
| 重置按鈕 | 1 x 半嵌式按鍵 |
| 功耗 | DC5V:1.15W:5BTU DC48V:1.44W:7BTU |
| 環境 | |
| 操作溫度 | 0 – 50°C |
| 儲存溫度 | –20 – 60°C |
| 濕度 | 0 - 80% RH, 無凝結 |
| 機體屬性 | |
| 外殼 | 塑料 |
| 重量 | 0.17 kg ( 0.37 lb ) |
| 尺寸 (長 x 寬 x 高) | 8.32 x 14.76 x 4.84 cm (3.28 x 5.81 x 1.91 in.) |
| 附註 | 對于一些機架式產品，請注意標準物理尺寸WxDxH，其使用LxWxH來表示。 |
