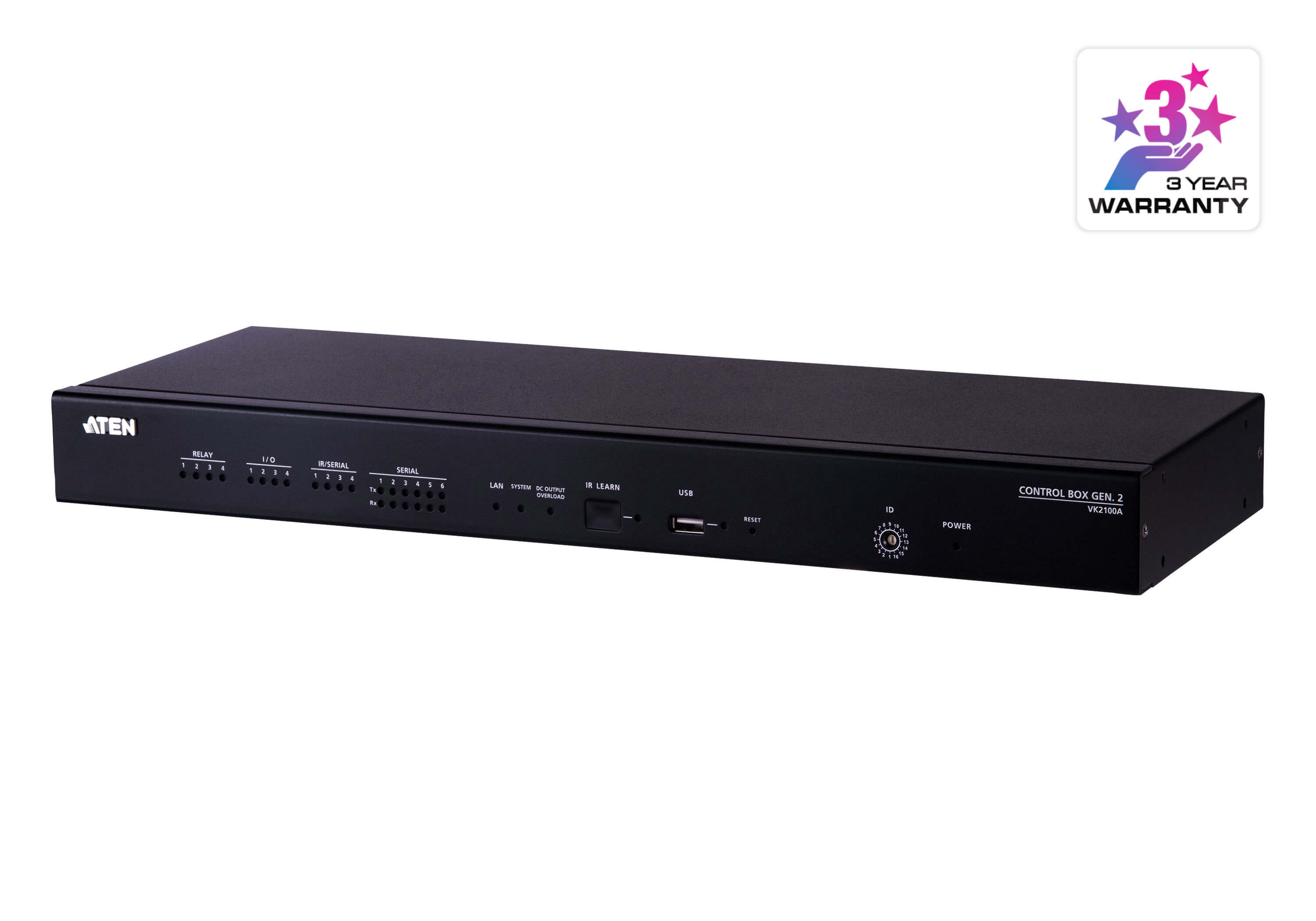

規格型號:VK2100A
產品簡述:ATEN 中控系統 - 第二代控制主機
產品概觀
VK2100A是ATEN第二代控制主機,配備四核心處理器與Gbps網絡和1 GB內存,可提供實時響應和狀態更新,并可通過自定義GUI設計處理復雜、高負荷的事件,以及對于連接設備進行多個使用者的訪問控制。通過LAN可以連接到ATEN Unizon?,這是一個集中管理平臺,可簡化日常的AV / IT管理,方便用戶同時監控、排除故障和維護多個系統。
VK2100A控制主機可輕松管理任何房間設置,并通過與ATEN產品以及房間內幾乎所有硬件或軟件設備完美,整合部署到現有的安裝中,例如: 影音系統、照明、會議系統、空調、傳感器、電源系統等。VK2100A是管理大規模設備部署署的理想解決方案,尤其是有具高性能要求的嚴格安全設置需求,例如政府機構、軍事設施、企業組織和醫療機構。
VK2100A是ATEN控制系統系列的一部分,是一套基于以太網絡的標準管理系統,由硬件、配置軟件、控制接口和相關服務組成,用于控制房間設置內的任何硬件和軟件設備,例如會議室和演講廳,并通過使用者定義的GUI,從任何移動設備、ATEN按鍵面板和觸控面板,提供直接且集中的管理。
1x VK2100A 第二代控制主機
1x 電源線
1x 腳墊組 (4片)
1x 機架安裝套件
1x 接線端子套件
1x 使用說明
產品特性
內嵌高性能四核心處理器與1GB內存,用于設計和控制復雜項目
支持多種不同的連接接口,利于整合軟件與硬件以及移動控制
DC輸出提供電源連接
USB 端口便于上傳配置文件
紅外線學習功能,可添加紅外線設備驅動程序
支持樓宇自動化管理專用的KNX IP協議
相容于TCP、UDP、Telnet、HTTP、HTTPS、WebSocket、ONVIF和PJLink
支持通過ATEN Unizon?的集中控制和管理
支持項目檔備份
通過網絡式GUI接口輕松進行系統設定
支持SSH通訊協議,可用于數據監控
LED指示燈顯示硬件狀態和連接信息
針對移動控制提供2個免費的授權*
備注: 若您需要2個以上的移動控制授權,請聯絡您的業務代表。關于licenses的詳細信息,請參閱規格表。

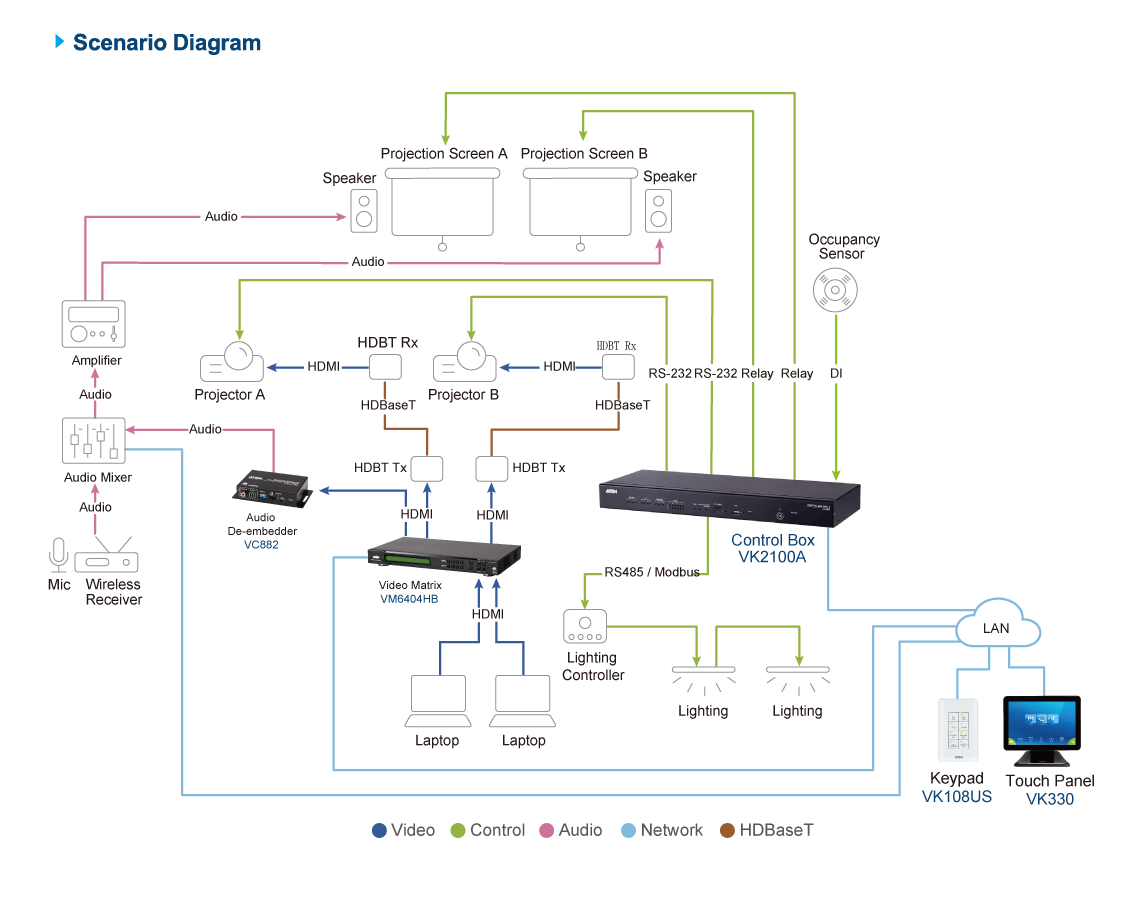

產品拓?fù)鋱D
產品規格
接口 | |
串口 | ? 2 x 可編程雙向RS-232/422/485 端口 (2 x 5 孔接線端子接口, 可配置針腳屬性); – 波特率: 300 至115200 (默認: 9600); – 數據位: 8 (默認) 或7; – 停止位: 1 (默認) 或2; – 奇偶校驗: 無 (默認), 偶或奇; – 流量控制: 無 (默認) 或RTS/CTS ? 4 x 雙向RS-232 端口 (4 x 3 孔接線端子接口); – 波特率: 300 至115200 (默認: 9600); – 數據位: 8 (默認) 或7; – 停止位: 1 (默認) 或2; – 奇偶校驗: 無 (默認), 偶或奇 |
IR/序列 | ? 4 x 可編程紅外 / 單向 RS-232 端口 (2 x 4 孔接線端子接口); IR: TTL 電平 (0 至5 V) – 載波頻率: 10KHz~455KHz; 串行: 單向RS-232 (0 至5 V) – 波特率: 300 至115200 (默認: 9600); – 數據位: 8 (默認) 或7; – 停止位: 1 (默認) 或2; – 奇偶校驗: 無 (默認), 偶或奇 |
繼電器 | ? 4 x 繼電器通道 (2 x 4 孔接線端子接口); ? 常開型獨立繼電器; ? 接點容量: 最大24 VDC, 2A |
I/O | ? 4 x 可編程數字輸入 / 輸出通道 (1 x 5 孔接線端子接口); 數字輸出: 300 mA sink from 24 VDC 數字輸入: – VDC 模式 輸入電壓范圍: 0 至24 VDC; 可編程范圍: 1 至24 VDC; – 干接點模式 支持拉高2k Ω 至+ 12 VDC輸出 |
以太網 | ?1 x RJ-45 母頭, 10/100/1000Base-T ? 支持的協議: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH ? DHCP 功能 - 如果在30 秒內沒有分配IP 地址,將使用下面預設的IP 設置: IP: 192.168.0.60 子網掩碼: 255.255.255.0 |
VDC | ? 4 x 12 VDC 輸出端口 (2 x 4 孔接線端子接口); ? 電源: 12 VDC, 最大2A (4 端口共享) |
USB | 1 x USB Type A |
開關 | |
電源 | 1 x 開/關 |
IR 學習 | 1 x 紅外線接收器LED |
重置按鈕 | 1 x 半嵌入式按鍵 |
功耗 | AC110V:5.2W:137BTU AC220V:6.5W:143BTU |
電源 | |
輸入額定值 | 內部電源: 100-240 VAC, 50-60 Hz |
環境 | |
操作溫度 | 0 – 50°C |
儲存溫度 | –20 – 60°C |
濕度 | 0 - 80% RH, 無凝結 |
機體屬性 | |
外殼 | 金屬 |
重量 | 2.59 kg ( 5.7 lb ) |
尺寸 (長 x 寬 x 高) | 43.24 x 16.32 x 4.40 cm (17.02 x 6.43 x 1.73 in.) |
授權 | |
基本(免費) | 2 套免費授權* |
最大允許號碼 | 16 套授權 |
附註 | 每臺ATEN 中控主機皆內置2套免費的無線控制聯機授權。當有一臺移動裝置聯機至ATEN中控主機進行控制時,便會占用1套授權。若您需為您的ATEN中控主機購買額外的授權許可,請聯系您所屬區域的銷售代表,以詢問相關信息。 |
附註 | 對于一些機架式產品,請注意標準物理尺寸WxDxH,其使用LxWxH來表示。 |
