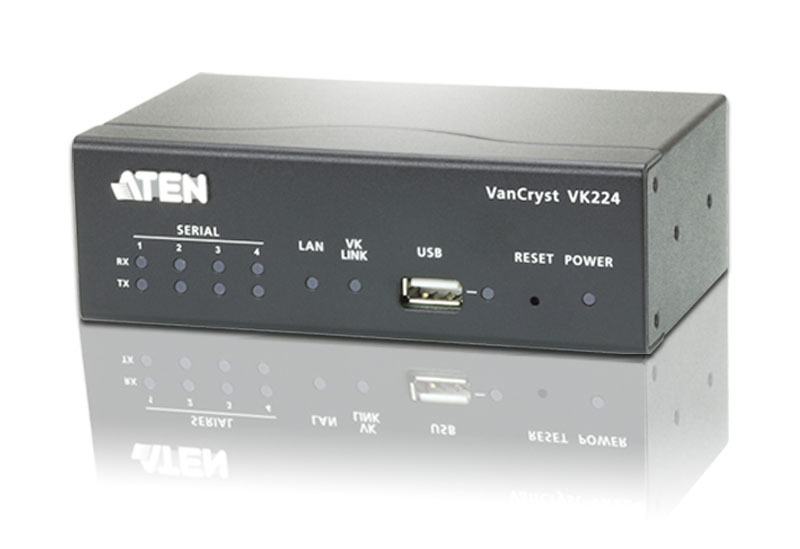

規格型號：VK224

產品簡述：4端口串口擴充盒

詳情介紹

產品概述

VK224 4端口串口擴充盒配備四組雙向RS-232/422/485串行端口，可彈性擴充ATEN中控系統，讓用戶可依照安裝環境中串口設備的多少，添加所需的擴充盒到中控系統，即可控制更多的串口設備。此外，ATEN中控系統為以太網聯機架構的系統，因此，擴充盒可安裝在環境中的任何位置，并通過局域網絡LAN的聯機輕松連接至VK2100控制主機。

功能特點

具備4組可擴充ATEN中控系統的雙向RS-232/422/485串行端口
單一VK2100控制主機最多可新增8臺擴充盒
彈性布建：可通過以太網聯機連接至VK2100控制主機
可使用ID旋鈕快速配對VK224與VK2100控制主機，簡化繁復的網絡設定
支持乙太網絡供電(PoE)或DC供電
可通過USB或網頁界面進行固件升級

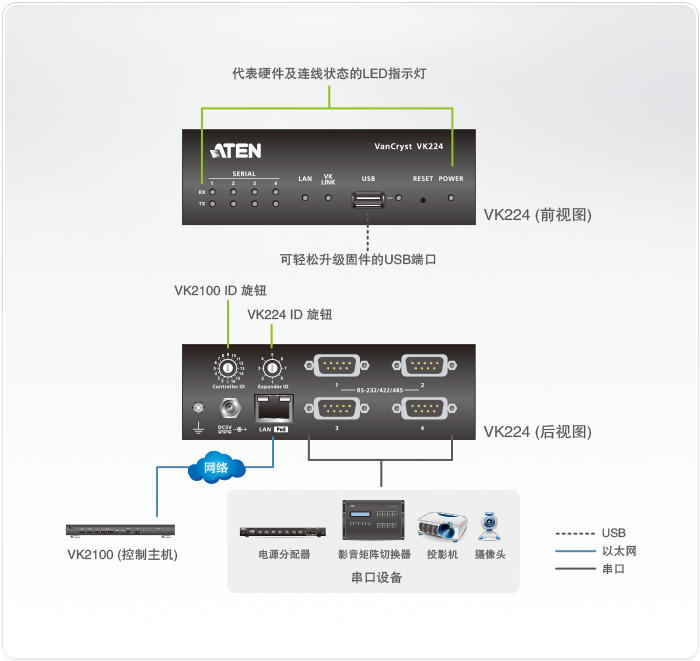

連線圖

技術規格

接口

串口

4 x可編程雙向RS-232/422/485連接端口
(4xDB9公頭接口，可通過針腳分配進行設定)；
波特率：300至115200(默認值：9600)
數據位：8(默認值)或7
停止位：1(默認值)或2
奇偶校驗：無(默認值)、偶數或奇數
流量控制: 無(默認）RTS/CT

針腳分配

RS-232	RS-422	RS-485
Pin 2: RX	Pin 1: RX-	Pin 3: D+
Pin 3: TX	Pin 2: RX+	Pin 4: D
Pin 5: GND	Pin 3: TX+	-
Pin 7: RTS	Pin 4: TX-	-
Pin 8: CTS	Pin 5: GND	-

以太網

1x RJ-45母頭，10/100 Base-T
支持通訊協議：ICMP、TCP/IP、DHCP、HTTPS、SSH
支持DHCP。如果30秒內沒有指派IP，將會使用以下默認IP設定：
IP：192.168.0.60
子網掩碼：255.255.255.0

旋鈕

控制主機ID

1 x 16段開關

擴充器ID

1 x 8 段旋鈕

重置按鍵

1 x 內嵌式按鍵

USB

1 x USB Type A

電源

耗電量

5 VDC, 1.2 A

作業環境

操作溫度

0 – 50°C

儲存溫度

–20 – 60°C

濕度

0-80% RH, 無凝結

機體屬性

機殼

金屬

重量

0.45 kg

尺寸 (長x寬x高)

13.00 x 7.60 x 4.20 cm

* The specification and pictures are subject to change without notice.
* All trademarks and logos are the properties of their respective holders.
