產品概述

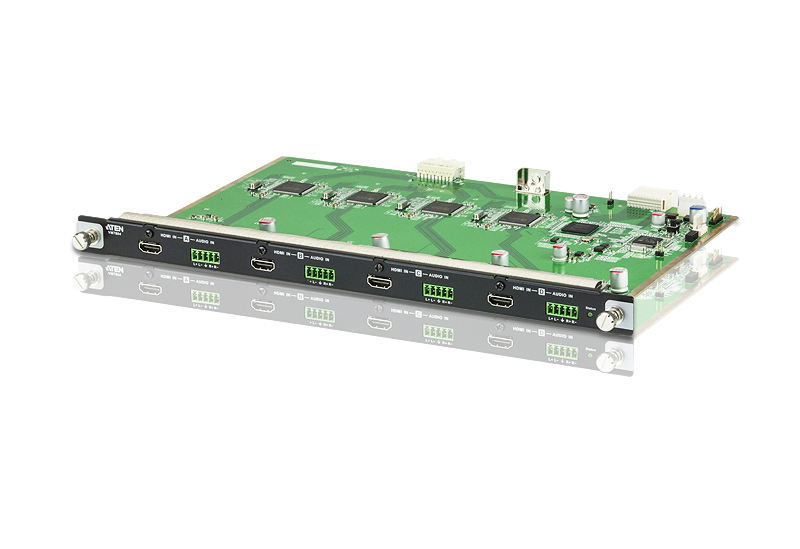

    VM7804 4端口HDMI輸入板卡為熱插拔設計，搭配ATEN模塊化矩陣式視頻切換器可發送及分配任意4組影/音來源端設備至任意4組顯示端設備。

    除此之外，VM7804支持音頻功能，可提取HDMI音頻及嵌入立體聲音頻。

功能特點

• 視頻分辨率 - HDTV分辨率可達480p、720p、1080i和1080p(1920x1080)

• 支持HDMI(3D、深色)；兼容于HDCP 1.4規格

• 無縫切換技術(Seamless SwitchTM) - 提供連續的信號源、實時切換和穩定的信號傳輸

• 內建升頻功能在每個輸出端口內，能支持不同視頻分辨率的縮放

• 支持CEC

• ATEN EDID技術 - 通過選擇最佳的EDID設定來順暢開機并提供最佳視頻質量

• 內建EDID wizard - 提供簡易方式以客制化EDID設定

• 熱插拔板卡設計可輕松整合輸入/輸出板卡

• 支持音頻功能 - 可提取HDMI音頻及嵌入立體聲音頻

  注意：* 當開啟無縫切換功能時，視頻輸出設備不顯示3D、深色或循序掃描(如1080i)分辨率等產品特性。如要使用這些功能，必須關閉無縫切換功能。

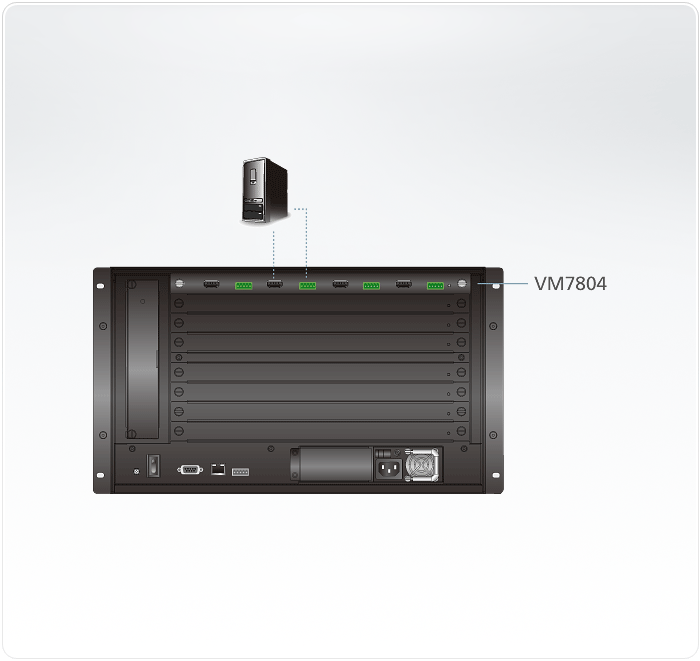

連線圖

技術規格

注意:
音頻信號類型支持立體聲、平衡式/ 非平衡式音頻。
平衡式音頻最大輸入/ 輸出層級為0.5 Vrms (-6.02dBV@600ohm)
非平衡式音頻最大輸入/ 輸出層級為1Vrms (0dBV@600ohm)
