產品概述

    VM1600模組化矩陣式影音切換器提供進階訪問及通過單臺機殼實時控制多臺本地和遠程A/V輸入設備及顯示設備。VM1600允許用戶按下前面板按鍵便能獨立切換及直接傳送視頻和音頻內容至各種屏幕、顯示設備、投影儀和揚聲器。內建的升頻器功能可確保每個屏幕能夠顯示畫面，無縫切換可確保穩定的信號傳輸。此外，前面板LCD顯示屏幕可快速檢視端口的連接狀況及選擇EDID模式可提供最佳分辨率畫面至各種不同的屏幕上。

    VM1600的簡易擴充及其熱插拔設計可輕松整合ATEN輸入/輸出板卡。該機殼具備的自動信號轉換功能可允許任何組合搭配數字視頻格式，如HDBaseT (VM7514 / VM8514)、HDMI(VM7804 / VM8804)、DVI(VM7604 / VM8604)、3G-SDI (VM7404)及VGA (VM7104)。針對像廣播電臺、交通運輸控制室、緊急服務中心及任何需要客制化高速A/V影音信號布線的環境，可提供完整的A/V影音整合方案。

功能特點

• 連接任何16組視頻來源及任何16組顯示設備整合于ATEN模組化矩陣式影音整合方案

• 視頻分辨率 - HDTV分辨率可達480p、720p、1080i和1080p (1920 x 1080); VGA、SVGA、XGA、SXGA及WUXGA (1920 x 1200)

• HDMI (3D、深色) (VM7804/VM8804)

• 兼容于HDCP 1.4規格

• 無縫切換(Seamless Switch?) - 提供連續的信號源，實時切換和穩定的信號傳輸*

• 電視墻 – 通過直覺的網絡圖形化用戶界面(Web GUI)可自由設定電視墻畫面的樣式*

• EDID Expert? - 可通過EDID模式設定不同的配置方式

• 可在多個信號來源與多個顯示設備間輕松切換

• 硬件設定
  - 前面板按鍵
  - RS-232串口連接端口

• 系統操作
  - 網絡瀏覽器的用戶圖形化界面(GUI)
  - Telnet

• 內建雙向RS-232串口連接端口，可用于高階系統控制

• 熱插拔設計
  - 模組化風扇設計
  - 電源模組
  - 輕松整合輸入/輸出板卡

• 提供冗余電源可提供操作連續不間斷

• 通過Web可更新固件

• 機架式設計

• 內建升頻器在每個輸出端口支持縮放功能自動調整至每個不同的視頻分辨率

• 支持消費性電子控制(CEC) (VM7804/VM8804)

• 支持音頻功能，可擷取HDMI音頻，也可使用額外的立體聲音頻(VM7804/VM8804)

  注意 : 當開啟無縫切換功能時，視頻輸出設備不顯示3D、深色或循序掃描(如1080i)分辨率等產品特性。如要使用這些功能，必須關閉無縫切換功能。

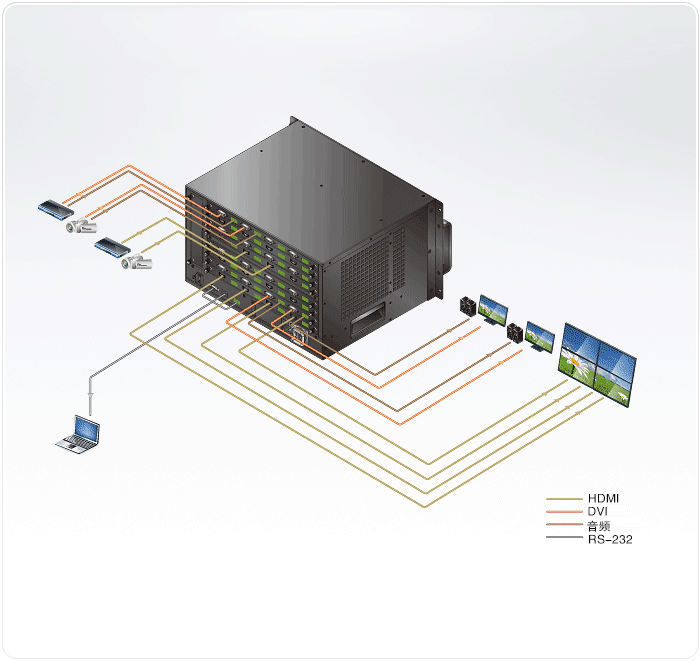

連線圖

技術規格

• * The specification and pictures are subject to change without notice.

• * All trademarks and logos are the properties of their respective holders.
