產品概述

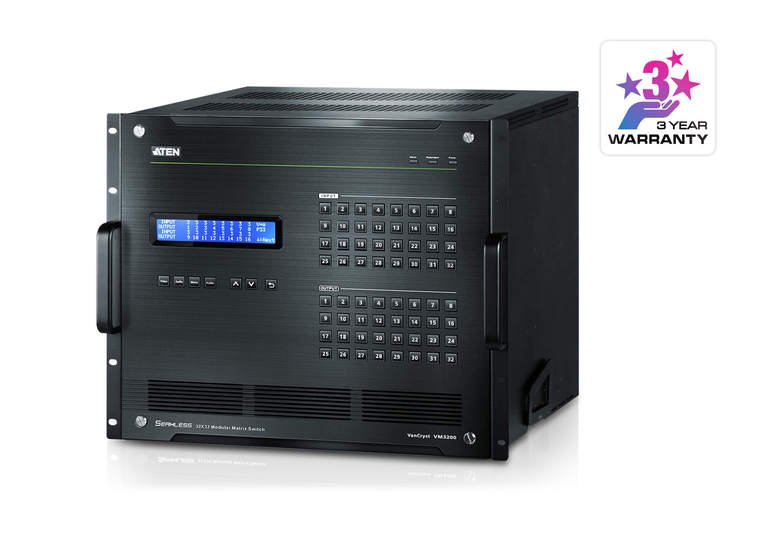

    VM3200模組化矩陣式切換器提供進階的訪問與實時控制功能，通過單臺系統便能實時控制多臺本地和遠程A/V輸入設備及顯示設備。VM3200讓用戶只需輕按前面板按鍵，即可獨立切換視頻和/或音頻內容并傳送至各種屏幕、顯示設備、投影儀和/或揚聲器。內建的升頻器可高校轉換影像格式，以確保無縫、實時的切換與顯示。此外，前面板的LCD顯示讓用戶可快速檢視目前各連接端口的連線狀態。此切換器并提供可選擇EDID模式的選項，以針對不同的屏幕支持最佳的畫質分辨率。

    VM3200的擴充十分簡易，并支持一系列可熱插拔的ATEN輸入/輸出卡。它具備自動信號轉換功能，可允許各種數字視頻接口的搭配組合，包括HDBaseT (VM7514 / VM8514)、HDMI (VM7804 / VM8804)、DVI (VM7604 /VM8604)、3G-SDI (VM7404)及VGA (VM7104)。模組化、可擴充的特性使VM3200尤為適用于大型A/V應用，像是廣播電(視)臺、交通和運輸相關的控制室、緊急服務中心和任何需要客制化、高速影音信號中繼轉換，提供完整的A/V影音整合方案。

功能特點

• 連接任何32組視頻來源及任何32組顯示設備，通過ATEN模組化矩陣式影音解決方案輕松整合

• 每個輸出端口均內建升頻器，將輸入分辨率轉換為最適于屏幕本身的分辨率

• 支持4K分辨率，最高可達UHD(3840 x 2160)和DCI(4096 x 2160)，畫面刷新率為30Hz(4:4:4)和60Hz(4:2:0)

• 無縫切換- ATEN FPGA設計使影像格式一致化，提供連續的影像串流、即時切換和穩定的信號傳輸*

• 電視墻- 通過直觀式的web GUI讓您任意設定電視墻配置

• 通過web GUI可查看已連接視頻源的即時影像串流，并可預覽電視墻配置畫面

• 支持日歷排程播放并與即時時鐘時間同步

• EDID Expert?- 為平順開機與最高顯示分辨率選擇最優化的EDID設定

• 多種控制途徑- 可通過前面板按鍵、RS-232、RS-485/422和以太網路 (Telnet / Web GUI) 等連線方式進行系統管理

• 熱插拔風扇和電源模組設計，讓維護更便利并提高系統可靠度

• 支持可熱插拔、免工具安裝的I/O板卡，系統擴充更具靈活性

• 選配冗余電源供應器，為關鍵性應用確保高可靠度

• 支持音頻功能，可擷取HDMI音頻，并可嵌入立體聲音頻(VM7804/VM8804)

• HDMI(3D, 色深)(VM7804/VM8804)；兼容于HDCP 1.4

• 支持消費性電子控制 (CEC) (VM7804/VM8804)

• HDMI提供 ESD保護

• 可更新固件

• 輕量化鋁制機殼

• 機架式安裝，9U設計
  *注意：無縫切換功能啟用時，視頻輸出設備將不顯示3D、色深或交錯式掃描 (如1080i) 分辨率等功能。如需使用這些功能，必須關閉無縫切換功能。

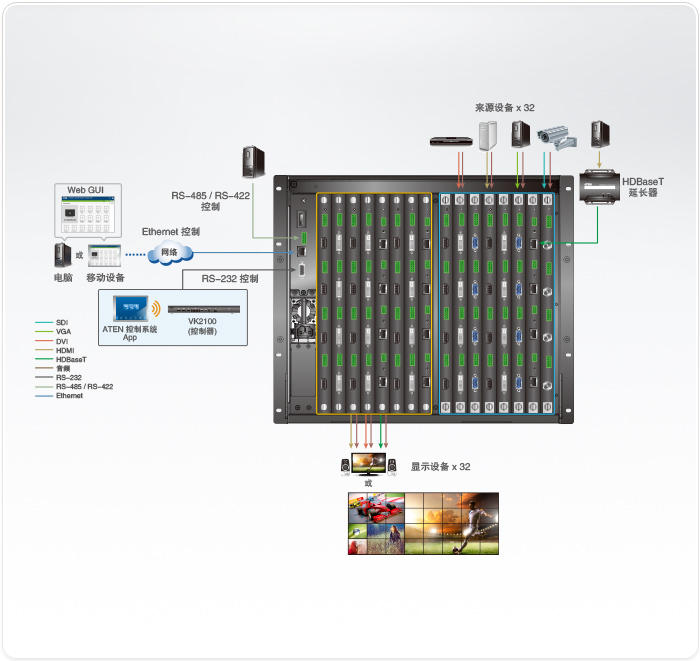

連線圖
