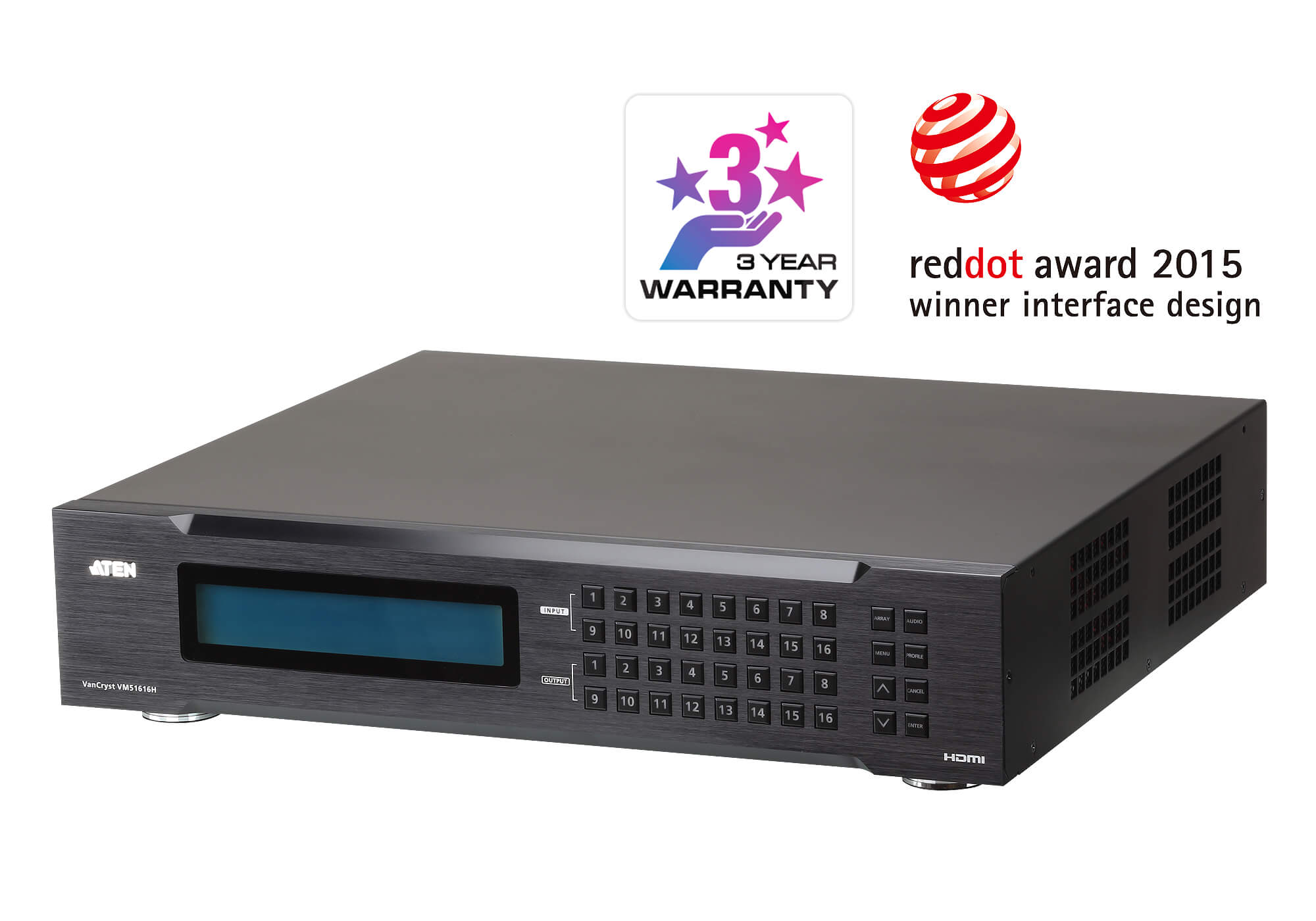

規格型號:VM51616H
產品簡述:16 x 16 HDMI矩陣式影音切換器+升頻功能
產品概觀
VM51616H 16 x 16 HDMI矩陣式切換器提供簡單且實用的方法,將任意16組HDMI影音來源傳送至任意16組HDMI顯示設備上,并可直接通過前面板的LCD,或利用機身的HDMI輸出端口連接顯示器,快速檢查所有連線的狀態,并輕松進行影音切換。
無縫切換功能為VM51616H的主要產品特性之一,它采用FPGA矩陣式架構,以確保連續視頻流、實時切換控制和穩定的信號傳輸。VM51616H內建高效能升頻器,能快速的將不同的輸入視頻分辨率轉換成顯示設備的最佳分辨率,為用戶提供最佳的跨屏幕影像畫質。此切換器結合了電視墻功能,可通過簡單易用的網頁圖形用戶界面設定多達32組配置文件,讓您客制化各種不同的電視墻配置。
VM51616H針對需要整合多臺HDMI顯示設備和多臺HDMI來源設備的應用提供了理想的解決方案。十分利于將不同影像投放至多個地點的應用,例如火車站、比賽場所、賭場、控制中心、會議中心、物流中心、安防管控等應用。
1x VM51616H 16 x 16 HDMI矩陣式影音切換器+升頻功能
1x 電源線
1x 機架安裝配件
1x 使用說明
產品特性
將任意16組HDMI影音信號來源切換至任意16組HDMI顯示設備
多重操作方式,包括前面板按鈕、RS-232控制和以太網聯機(網絡圖形化用戶界面或Telnet)
無縫切換?- 近近乎零秒的影音切換,提供連續視頻流、實時切換和穩定的信號傳輸*
升頻功能- 內建高效能升頻器,將輸入的影音來源轉換為屏幕最佳分辨率
電視墻- 通過直觀的網絡圖形化用戶界面即可輕松客制您所需的電視墻配置*
EDID Expert?- 可選擇EDID設定的模式,能確保在不同屏幕間依然擁有最佳的分辨率并提供順暢的畫面顯示
FrameSync- 通過將倍線器輸出幀速率與輸入信號幀速率同步來防止圖像撕裂
卓越的影像畫質- HDTV 分辨率達480p、720p、1080i 和1080p (1920 x 1080)
HDMI (3D, 色深); 兼容HDCP 1.4
支持消費性電子控制 (CEC)
本地HDMI輸出- 可外接屏幕,于現場預覽多達16組影音源內容
支持音頻輸出,可將HDMI音頻提取為立體聲音頻
支持Dolby True HD 和 DTS HD Master audio
HDMI靜電保護
可機架式安裝 (2U設計)
* 注意:
1. 當無縫切換功能啟用時,視頻輸出設備將不顯示3D、深色或交錯式掃描 ( 如1080i) 分辨率等功能。如欲使用這些功能,請關閉無縫切換?功能。
2. 在您使用無縫切換?或電視墻功能時,若發生畫面超出屏幕顯示范圍的狀況時,請調整顯視器的顯示設置。

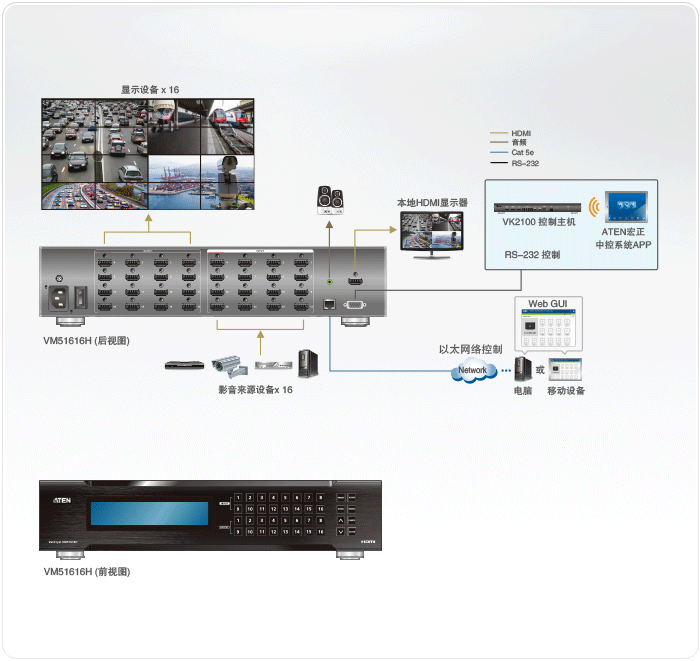

產品拓?fù)鋱D
產品規格
視頻輸入 | |
接口 | 16 x HDMI Type A 母頭 ( 黑) |
阻抗 | 100 Ω |
最長距離 | 5m |
視頻輸出 | |
接口 | 16 x HDMI Type A 母頭 ( 黑); ( 陣列模式): 1 x HDMI Type A 母頭 ( 黑) |
阻抗 | 100 Ω |
最長距離 | 最遠15m |
視頻 | |
最大數據速率 | 6.75 Gbps (2.25 Gbps 每通道) |
最大像素時鐘頻率 | 225 MHz |
兼容協議 | HDMI (3D, 深色); 兼容于HDCP 1.4; 消費性電子控制(CEC) |
最高分辨率 | 最高 1080p |
音頻 | |
輸出 | 1 x Mini 立體聲插孔母頭 ( 綠色) |
控制 | |
RS-232 | 接口: 1 x DB-9 母頭 ( 黑) 傳輸速率及通訊協定: 傳輸速率: 19200, 數據位: 8, 停止位:1, 奇偶校驗:無, 流量控制:無 |
以太網 | 1 x RJ-45 母頭 |
EDID 設定 | EDID 模式: 默認/ 端口1 / 混合/ 定制 ( 支持EDID 向?qū)? |
開關 | |
電源 | 1 x 切換開關 |
接口 | |
電源 | 1 x 3 針腳交流電源插孔 |
電源 | |
輸入額定值 | 100-240 VAC; 50-60 Hz; 4.8A |
功耗 | AC110V:124.5W:584BTU AC220V:121.8W:571BTU |
環境 | |
操作溫度 | 0 - 40°C |
儲存溫度 | -20 - 60°C |
濕度 | 0–80% RH, 無凝結 |
機體屬性 | |
外殼 | 金屬 |
重量 | 7.86 kg ( 17.31 lb ) |
尺寸 (長 x 寬 x 高) | 43.24 x 38.18 x 8.80 cm (17.02 x 15.03 x 3.46 in.) |
裝箱數 | 1 件 |
附註 | 對于一些機架式產品,請注意標準物理尺寸WxDxH,其使用LxWxH來表示。 |
