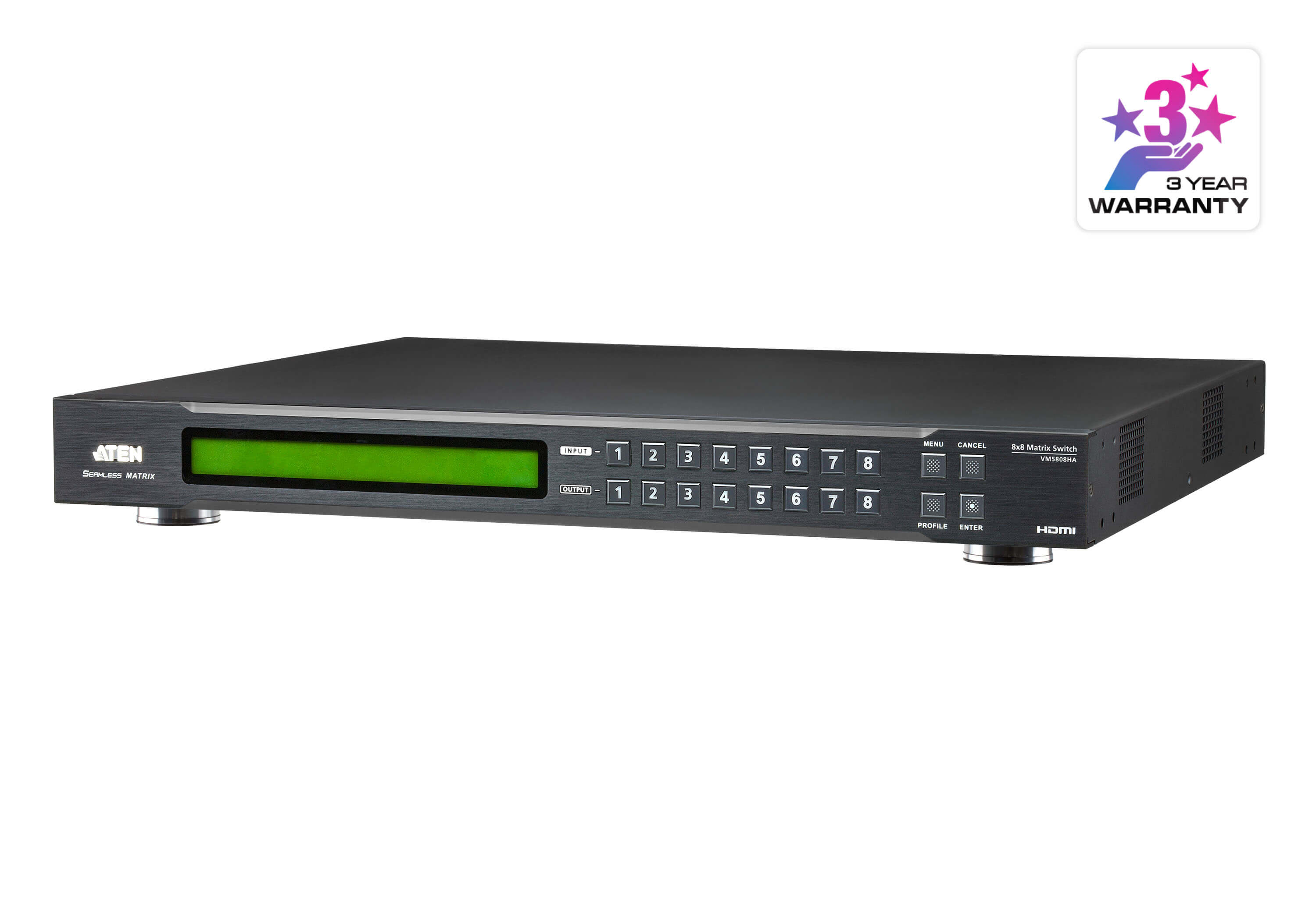

規格型號：VM5808HA
產品簡述：8 x 8 HDMI 矩陣式影音切換器搭載升頻器功能
產品概觀
VM5808HA 8 x 8 HDMI矩陣式影音切換器搭載升頻器功能可將8組HDMI影音頻號來源傳送至8組的HDMI顯示設備上，并兼顧高應用彈性度。使用者可通過多種方式控制設備，包括前面板按鍵、RS-232與以太網絡聯機 (Telnet / 網絡圖形用戶界面)。此外，VM5808HA支持ATEN矩陣式影音控制行動App，讓使用者可查看設備使用狀態并控制設備。本切換器也可整合于ATEN環控系統 – 可中央監控與管理采以太網絡架構的ATEN矩陣式影音切換器與第三方設備(例如投影機、燈、影音設備等)之平臺。通過前面板的LCD，使用者可有效率的檢視所有端口的聯機狀態。切換器的本地HDMI輸出端口讓多個信號源可在一個顯示器中被實時監控。
VM5808HA是專為電視墻應用而打造的解決方案。ATEN獨家的無縫切換技術采FPGA矩陣系統架構，可提供連續的信號源，實時切換和穩定的信號傳輸。內置的升頻器能將各種視頻分辨率轉換成顯示設備的最佳分辨率，提高視覺舒適度。為了避免屏幕撕裂，VM5808HA采用FrameSync技術，同步輸出與輸入信號的幀率。
就音頻功能而言，本切換器支持音頻獨立輸出功能(Audio De-embedding)，可自HDMI信號源解嵌音頻，并將其轉換成立體聲音頻輸出，提升安裝彈性。VM5808HA是矩陣式HDMI影像切換解決方案，適用于任何需要客制化、且實時的將來自多個影音裝置的信號源傳輸置多個顯示設備，包括控制室、服務器機房、與各種電視墻應用。
1x HDMI矩陣式切換器(具備影像升頻器功能)
1x 電源線
1x 機架安裝配件
1x 使用說明
產品特性
可將8組HDMI影音頻號來源傳送至8組HDMI顯示設備
本地HDMI輸出端口讓8個信號源可在一個顯示器中被實時監控
多重操作方式 – 可通過前面板按鍵、RS-232控制器、以太網絡聯機(Telnet / 網絡圖形用戶界面)、ATEN矩陣式影音控制移動App與ATEN中控系統來操控
藉由ATEN矩陣式影音控制移動App，使用者可查看設備使用狀態并控制設備
通過直觀的網絡圖形用戶界面(Web GUI)，可在各種電視墻種類中自由設定16種電視墻畫面樣式
內建升頻器，能將各種視頻分辨率轉換成顯示設備的最佳分辨率，提高視覺舒適度
FrameSync技術 – 同步輸出與輸入信號的幀率，避免屏幕撕裂
Seamless Switch?無縫切換 – ATEN特殊的FPGA架構設計可統一視頻格式，以提供連續信號源，實時切換和穩定的信號傳輸*
EDID Expert? – 可選擇EDID設定的模式，能確保在不同屏幕間依然擁有最佳的分辨率并提供順暢的畫面顯示
音頻獨立輸出功能 (Audio De-embedding) – 可解嵌HDMI音頻信號且轉換為模擬與立體聲音頻輸出
HDMI (3D、色深) ; HDCP 1.4
支持 Dolby True HD與DTS HD Master audio
符合消費性電子控制 (CEC)
HDMI靜電保護
支持固件更新
1U機架式設計
*注意：
1. 無縫切換功能啟用時，視頻輸出裝置將不支持3D、色深或交錯式掃描 (如1080i) 分辨率等功能。如欲使用這些功能，必需關閉無縫切換功能。
2. 在使用者使用無縫切換? 或電視墻功能時，若發生畫面超出屏幕顯示范圍的狀況時，請調整顯示器的顯示設置。
產品拓?fù)鋱D
產品規格
| 視頻輸入 | |
| 接口 | 8 x HDMI Type A 母頭 (黑) |
| 阻抗 | 100 Ω |
| 最長距離 | 5.0 m |
| 視頻輸出 | |
| 接口 | 8 x HDMI Type A 母頭 (黑) (Array 模式): 1 x HDMI Type A 母頭 (黑) |
| 阻抗 | 100 Ω |
| 最長距離 | 15 m |
| 視頻 | |
| 最大數據速率 | 6.75 Gbps (每通道2.25 Gbps) |
| 最大像素時鐘頻率 | 225 MHz |
| 兼容協議 | HDMI (3D, 色深) 兼容HDCP 1.4 消費性電子控制 (CEC) |
| 最高分辨率 | 高達 1080p |
| 最長距離 | 高達 15 m |
| 音頻 | |
| 輸出 | 1 x Mini Stereo Jack 母頭 (綠) |
| 控制 | |
| RS-232 | 連接接口: 1 x DB-9 母頭 (黑) 波特率及通訊協議: 波特率: 19200, 數據位: 8, 停止位:1, 奇偶校驗: 無, 流量控制: 無 |
| 以太網 | 1 x RJ-45 母頭 |
| EDID 設定 | EDID 模式: 默認值 / 連接端口1 / Remix / 自訂 (支持EDID Wizard) |
| 接口 | |
| 電源 | 1 x 3 針腳交流電源插座 |
| 電源 | |
| 輸入額定值 | 100-240 VAC; 50-60 Hz; 1.0A |
| 功耗 | AC110V:58.1W:272BTU AC220V:56.6W:265BTU |
| 環境 | |
| 操作溫度 | 0-40°C |
| 儲存溫度 | -20 - 60°C |
| 濕度 | 0 - 80% RH, 無凝結 |
| 機體屬性 | |
| 外殼 | 金屬 |
| 重量 | 5.54 kg ( 12.2 lb ) |
| 尺寸 (長 x 寬 x 高) | 43.24 x 37.82 x 4.40 cm (17.02 x 14.89 x 1.73 in.) |
| 裝箱數 | 1 pc |
| 附註 | 對于一些機架式產品，請注意標準物理尺寸WxDxH，其使用LxWxH來表示。 |
| 輸入分辨率 | 1080P HDMI | 720 x 480p 60 Hz (4:3) / (16:9) |
| 640 x 480 @ 60/72/75 Hz | 1280 x 720p 60 Hz (16:9) | |
| 800 x 600 @ 56/60/72/75 Hz | 1920 x 1080i 60 Hz (16:9) | |
| 1024 x 768 @ 60/70/75 Hz | 1920 x 1080p 60 Hz (16:9) | |
| 1280 x 800 @ 60 Hz | 720 x 576p 50 Hz (4:3) / (16:9) | |
| 1280 x 1024 @ 60/75 Hz | 1280x720p 50Hz (16:9) | |
| 1366 x 768 @ 60 Hz | 1920 x 1080i 50 Hz (16:9) | |
| 1400 x 1050 @ 60 Hz | ||
| 1440 x 900 @ 60 Hz | ||
| 1600 x 1200 @ 60 Hz | ||
| 1680 x 1050 @ 60 Hz | ||
| 1920 x 1080 @ 60 Hz | ||
| 1920 x 1200 @ 60 Hz (Reduced Blanking) | ||
| 640 x 480p 60 Hz (4:3) |
