產品概述

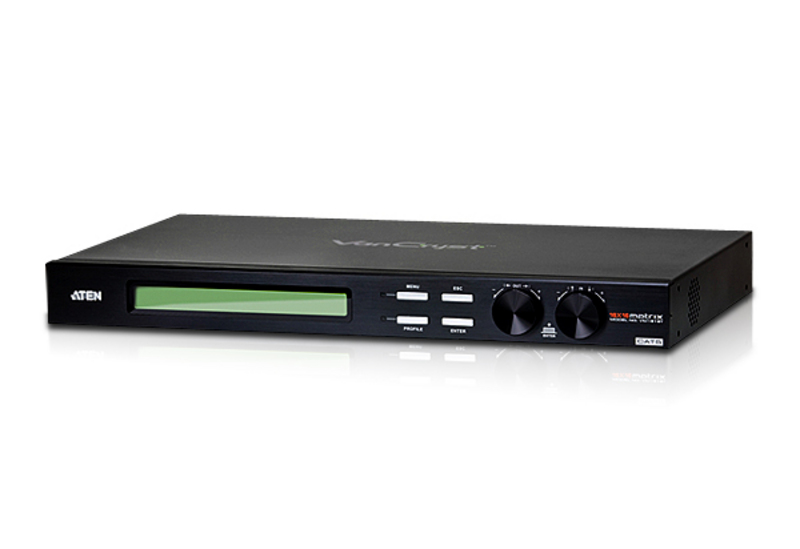

    VanCryst 矩陣式影音整合方案為VM1616T 16x16 Cat 5矩陣式影音切換器和VE500 / VE300 Cat 5影音信號延長器。VM1616T是一款矩陣式影音切換器，搭配使用VE500/VE300延長器，可發送和分配音頻、視頻與RS-232信號，而在1280x1024視頻分辨率下，信號距離可達300m。

    VM1616T提供多種便利訪問和控制多個來源設備的方法，使用者在本地，可通過前端面板按鍵和RS-232 / RS-485串口連接端口進行控管；從遠程則可通過網絡聯機，使用瀏覽器網頁進行設定。

    矩陣式影音整合方案適用于需要長距離影音輸出，和需要多功能應用與安全的地方。VM1616T適用于環境開發，如娛樂場所、交通運輸站和物流中心、交通控管中心、港口保全設施、工業監督設置等視頻信號的傳送。

功能特點

• 與ATEN影音信號延長器VE300/VE500搭配使用，便可通過Cat 5將16組影音信號來源傳送到16組顯示設備

• 長距離信號范圍－支持傳送器(VE300T、VE500T)與接收器(VE300R、VE300RQ、VE500R、VE500RQ)間的距離最遠達300m

• 可在多個信號來源與多個顯示設備間輕松切換

• 本地操作：
   前端LCD顯示面板與按鍵
  串口控制器

• 遠程操作：
  網絡瀏覽器的使用者圖形化(GUI)界面
  遠程登入指令(Telnet)

• 支持額外的本地顯示－提供一組本地的影音輸出連接端口

• 內建雙向RS-232串口連接端口，可用于高階系統控制

• 高視頻分辨率－最高可達1920 x 1200 @60Hz；支持DDC2B功能

• 支持立體聲與平衡式音頻(balanced audio)

• 自動與可調整的視頻質量

• 可獨立切換視頻與音頻來源－可任意連接任何的音頻來源至任一輸出端口，讓輸出信號更具彈性

• 支持固件更新

• 可安裝于機架上

  * 注意: VM1616T AP與GUI操作手冊可自ATEN官方網(www.aten.com.cn) 下載使用

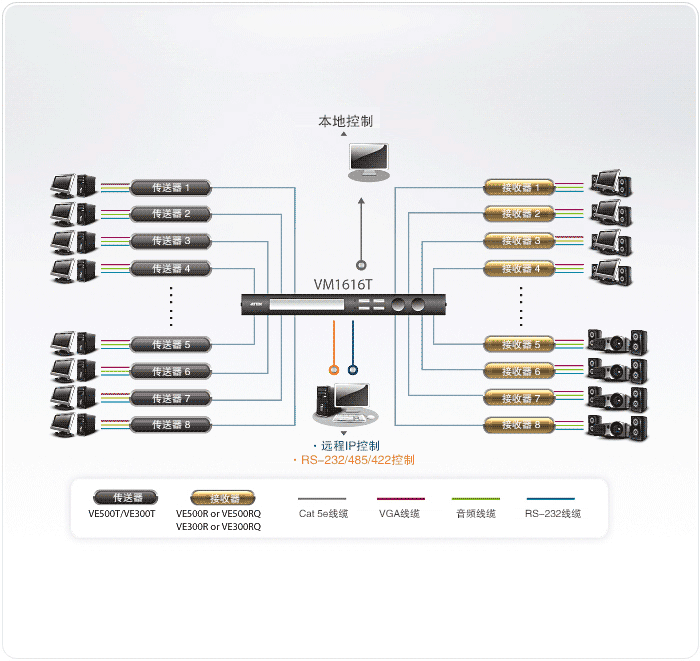

連線圖

技術規格
