產品概述

    VM5808H 8x8 HDMI矩陣式切換器提供簡單且實用的方法，可將任意8組HDMI影音來源傳送至任何8組的HDMI顯示設備上，且能在多組設備中輕松切換，并能通過前面板的LCD檢視所有聯機的狀態。

    VM5808H的無縫切換功能使用FPGA矩陣系統架構可提供連續的信號源、實時切換和穩定的信號傳輸。內建的高質量升頻功能可將各種的視頻分辨率轉換成顯示設備的最佳分辨率，提供用戶最佳的視覺舒適度。該切換器結合了電視墻功能，可通過web GUI提供16組profiles，通過profile設定，可讓您客制化不同的電視墻樣式。

    VM5808H適用于任何需要多臺HDMI顯示設備和多臺HDMI來源設備能方便地安裝于多個不同位置的環境，例如舞臺表演、比賽、控制中心及任何需要實時影像切換的架構。

功能特點

• 連接任何8組HDMI影音信號來源至任何8組的HDMI顯示設備

• 長距離信號傳輸 - 最遠可達15米(24AWG)

• HDMI(3D，深色)；兼容于HDCP 1.4規格

• 無縫切換技術(Seamless Switch?)- ATEN獨特的FPGA架構設計可統一視頻格式以提供連續信號源、實時切換和穩定的信號傳輸*

• 電視墻功能- 通過直觀的網絡圖形化用戶界面(Web GUI)可自由設定電視墻畫面的樣式

• EDID Expert?- 可選擇EDID設定的模式，能確保在不同屏幕間依然擁有最佳的分辨率并提供順暢的畫面顯示

• 多重操作方式- 可通過前面板按鍵、紅外線遙控器、RS-232控制器以及以太網絡聯機(Telnet /網絡圖形化用戶界面)操控

• 內建高效升頻功能

• 可在多個信號來源與多個顯示設備間輕松切換

• 內建雙向RS-232串口連接端口，可用于高階系統控制

• 視頻分辨率 - HDTV分辨率480p、720p、1080i和1080p(1920x1080)

• 支持Dolby True HD和DTS HD Master audio

• HDMI靜電保護

• 支持CEC

• 支持紅外線信號傳輸

• 支持固件更新

• 可安裝于機架上

  * 注意：當開啟無縫切換功能時，視頻輸出設備不顯示3D、深色或循序掃描(如1080i)分辨率等產品特性。如要使用這些功能，必須關閉無縫切換功能。

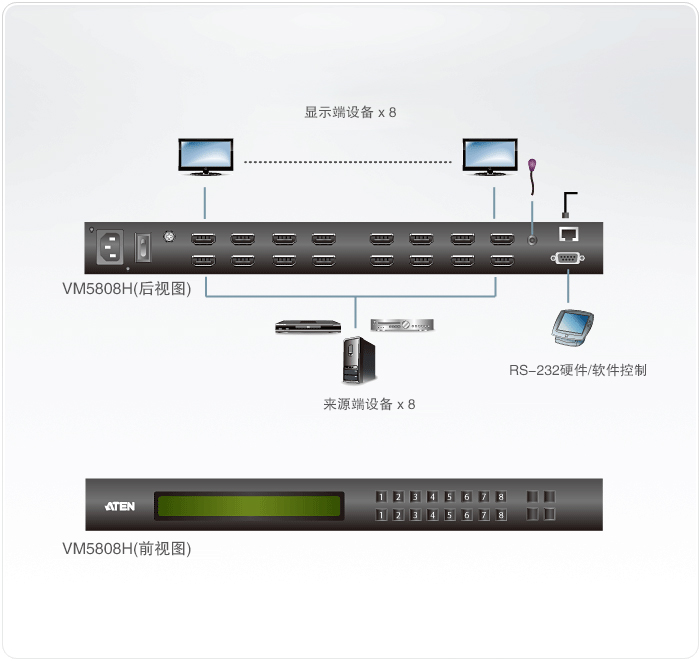

連線圖

技術規格
