產品概述

    隨著市場對HDBaseT產品的需求的增長，ATEN推出全新的HDMI HDBaseT-Lite矩陣式影音切換器-VM3404H。該款矩陣式影音切換器采用HDBaseT技術，只需通過一條Cat 6a線纜，即可將4K/Full HD影像、音頻、紅外線、電源的傳輸距離延伸至達40米。

    VM3404H與VE805接收器搭配使用時，即可支持ATEN的無縫切換(Seamless Switch?)和電視墻功能。ATEN獨家的無縫切換(Seamless Switch?)技術利用FPGA影像處理器，可確保所有影音都能傳遞連續的影像串流、實時切換和穩定的信號傳輸；同時，通過輕松上手的圖形化用戶界面(Web GUI)，可支持8組連接的設定檔以客制化設定不同的電視墻樣式。VM3404H也支持HDBaseT供電(POH)的功能，可以通過Cat 5e線纜供電給VE802R接收器，無需額外提供電源。

    VM3404H可以通過前面板按鍵、紅外線遙控器、RS-232控制器以及以太網絡聯機(Telnet/網絡圖形化用戶界面)來控制，達到具有彈性且穩定的影音頻號分送。此款矩陣式影音切換器為一套實用而整合的影音控制系統，可適用于一般家用、商業和會議中心等應用環境。

功能特點

• 支持4/9端口HDMI輸入以及4端口HDMI和HDBaseT的鏡像輸出

• HDMI鏡像輸出端口可作為額外的本地顯示畫面，或用來確認相對應的HDBaseT的輸出畫面正確性*

• HDBaseT技術– 僅需通過一條Cat 5e/6/6a線纜遠距離連接HDMI顯示設備

• HDBaseT抗干擾能力– HDBaseT技術可在傳輸高質量影像時提供較好的抗干擾能力

• HDBaseT供電功能(POH)– 使用一條Cat 5e/6/6a線纜可將電源從矩陣式影音切換器傳送電源至接收器**/***

• 無縫切換技術(Seamless Switch?)- ATEN獨特的FPGA架構設計可統一視頻格式以提供連續信號源、實時切換和穩定的信號傳輸**

• 電視墻功能- 通過直觀的網絡圖形化用戶界面(Web GUI)可自由設定電視墻畫面的樣式**

• EDID Expert?– 可選擇EDID設定的模式，能確保在不同屏幕間依然擁有最佳的分辨率并提供順暢的畫面顯示

• 多重操作方式– 可通過前面板按鍵、紅外線遙控器、RS-232控制器以及以太網絡聯機(Telnet /網絡圖形化用戶界面)操控

• 雙向紅外線通道端口支持全頻紅外線信號- 30KHz至60KHz

• 支持ATEN的LockPro? HDMI安全鎖扣，可將HDMI線纜穩固地接在設備上

• 支持固件更新

• 可安裝于機架上(VM3404H/VM3909H: 1U/2U設計)

  備注:
  * 需搭配特定兼容的接收器，方可支持無縫切換(Seamless Switch?)、電視墻和HDBaseT供電(POH)功能。
  ** VM3404H每端口最高可提供48 VDC, 15.4W的電源，總電源輸出最高可達35W，請確保連接到VM3404H的設備的總耗電量勿超出此安全范圍。

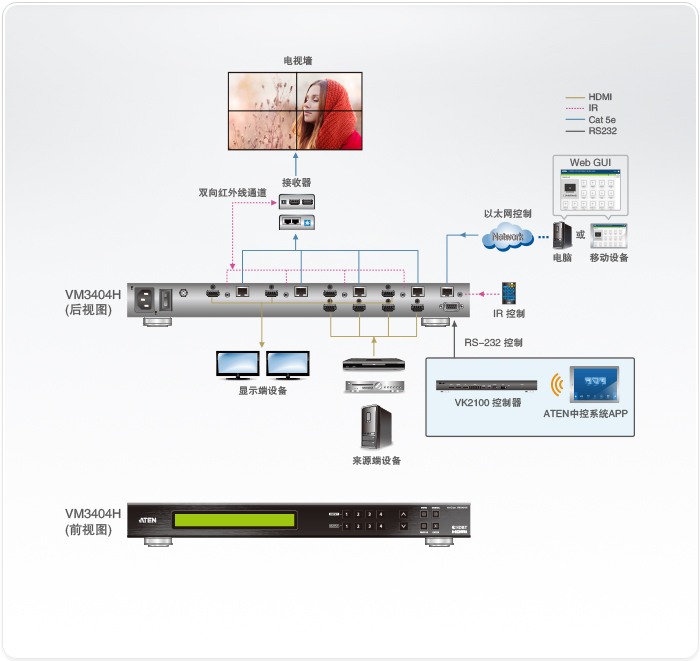

連線圖

技術規格

* 備注: 需使用Cat 6a網路線才可延長傳輸距離至70m。
