產品概述

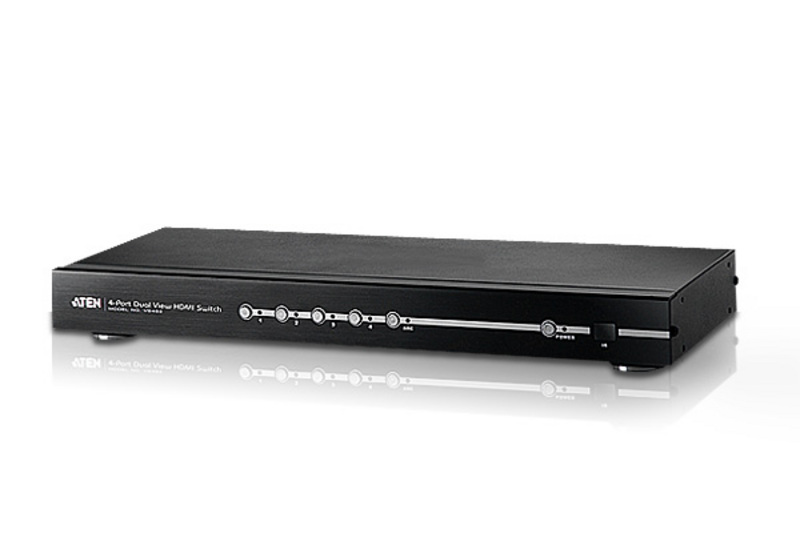

    隨著越來越多的HDMI設備進入家庭劇院市場，同時切換不同HDMI A/V信號來源的需求變得日趨重要。 VS482 4端口雙輸出HDMI影音切換器， 可讓您將4組HDMI來源端設備連接至任意2組HDMI顯示設備，提供簡便且經濟實惠的方式為您的家庭劇院系統擴充HDMI功能。

    VS482可支持4組HDMI影像輸入設備及2組HDMI顯示輸出，可應用于2臺HDTV或音頻/視頻接收器(AVR)。該款影音切換器通過HDMI認證且支持3D數字內容，具有音頻回傳(ARC) 功能，并提供即時的切換功能 - 通過OSD屏幕來控制影像、聲音、系統配置及相關信息。

功能特點

音頻回傳(ARC)功能

將HDMI連接線連接至音頻回傳(ARC) 連接端口, 可以讓音頻信號從來源發射器通過VS482傳送至聲音/影像接收器

快速切換

通過前板的按鍵及RS-232序列控制端口可快速在HDMI輸入來源端之間做快速切換

OSD選單

可通過OSD進行系統配置設定及相關信息顯示

獨家EDID技術

通過不同的延伸顯示辨識碼(EDID) 模式可以符合不同的系統配置

• 高達四組的HDMI A/V來源端設備可連接至兩組HDMI顯示設備

• 兼容于HDCP規格

• HDMI (3D、音頻回傳(ARC)及深色)

• 支持Dolby True HD和DTS HD Master Audio

• 音頻回傳(ARC)功能– 將HDMI連接線連接至音頻回傳(ARC)連接端口， 可以讓音頻信號從來源發送器通過VS482傳送至音頻/視頻接收器

• 可通過OSD進行系統配置設定及相關信息顯示

• 通過前板的按鍵及RS-232串口控制端口可在HDMI輸入來源端之間快速切換

• 通過不同的延伸顯示辨識碼(EDID) 模式可以符合不同的系統配置

• 借由HDMI設備種類資訊顯示，使用者可以簡便地切換不同HDMI輸入源

• 視頻分辨率–HDTV分辨率可達480p、720p、1080i、1080p (1920x1080); WUXGA(1920x1200)

• 支持立體聲2 / 5.1 / 7.1多聲道之間的切換

• 內建高階系統控制的雙向RS-232串口連接端口*

• HDMI 音頻輸入信號， 可同步支持光纖及同軸數字音頻， 及一組立體聲信號輸出

• 延伸紅外線信號– 可輕松通過紅外線接收器進行延伸

• 機架式設計

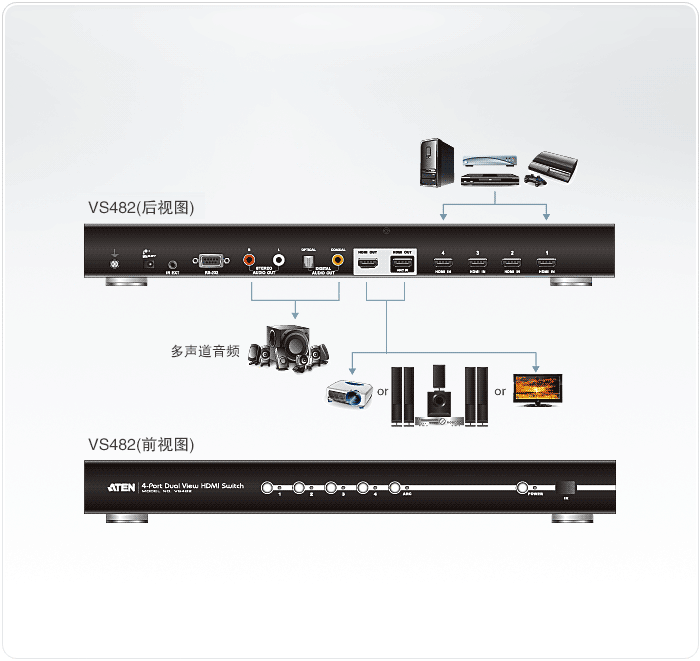

連線圖

技術規格
