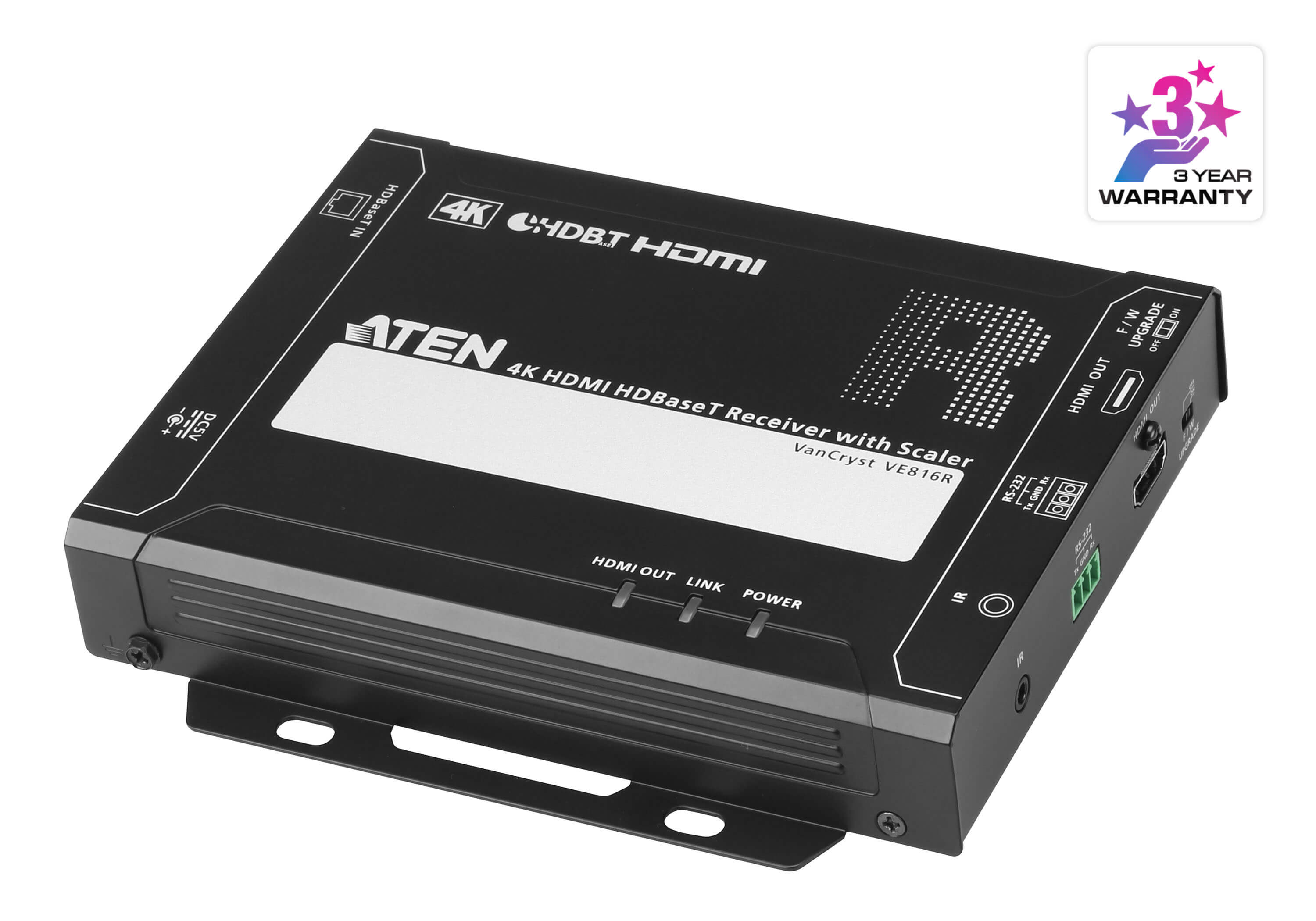

規格型號：VE816R
產品簡述：4K HDMI HDBaseT 信號接收器+升頻功能 (4K@100m) (HDBaseT Class A)
產品概觀
VE816R 4K HDMI HDBaseT接收器具備升頻功能，搭配ATEN HDBaseT 矩陣切換器可通過單一Cat 5e/6/6a或ATEN 2L-2910 Cat6線纜延伸4K HDMI信號遠達100米。此外，VE816R具備升頻功能，可將 視頻來源調整為最佳分辨率，以確保達到最佳顯示效果。
VE816R支持雙向RS-232和紅外線信號傳輸，為用戶提供了對兼容設備進行遠程控制的路徑。搭配 ATEN HDBaseT矩陣切換器使用時，VE816R具備ATEN特有的Frame Sync（幀同步）和線纜質量測試， 以確保流暢的視頻和直觀的電纜測試過程。
此外，當VE816R搭配ATEN HDMI HDBaseT-Lite矩陣切換器或搭配HDBaseT輸出板卡的模組化矩陣 切換器使用時，可支持電視墻及無縫切換技術，提供使用者一個前所未有的影音體驗。
1x VE816R 接收器+升頻器功能
1x IR 傳送器
1x IR 接收器
1x 端子臺
1x 電源適配器
1x 使用說明
產品特性
通過單一Cat 5e/6/6a或ATEN 2L-2910 Cat 6線纜，延長HDMI、RS-232、紅外線信號達100米
HDCP 2.2兼容
4K分辨率:
? 4K最遠傳輸距離可達100米
? 1080p最遠傳輸距離可達150米
支持HDBaseT長距離模式- 可通過RS-232指令啟動，最遠傳輸距離可達150米、分辨率1080p
升頻功能- 整合各視頻來源為最佳分辨率，可避免畫面黑屏*
電視墻功能- 通過網頁GUI界面以客制化設定電視墻配置文件**
無縫切換技術(Seamless Switch?)- 接近0秒切換提供了連續的信號源、實時切換和穩定的信號傳輸2
HDBaseT抗干擾能力- HDBaseT技術可在傳輸高質量影像時提供較好的抗干擾能力
雙向RS-232通道- 可連接串口終端機或串口設備，例如觸控式屏幕與條形碼掃描儀
雙向紅外線通道- 一次處理一個方向的紅外線傳輸***
線纜質量測試- 通過檢測信號電平，以測試VE816R 和HDBaseT 矩陣切換器之間連接的Cat線纜品質
FrameSync（幀同步）- 通過將倍線器輸出幀速率與輸入信號幀速率同步來防止圖像撕裂
可遠端執行硬件升級
內建8KV/15KV ESD靜電保護
即插即用- 無需安裝任何軟件
可安裝于機架上
注意:
* 在您使用無縫切換?或電視墻功能時，若發生畫面超出屏幕顯示范圍的狀況時，請調整顯示器的顯示設定
** VE816R 搭配ATEN HDBaseT矩陣式影音切換器可支持無縫切換與電視墻功能。請參考下列兼容性產品列表，以了解詳細資訊
*** 支持全頻紅外線信號30KHz至56KHz

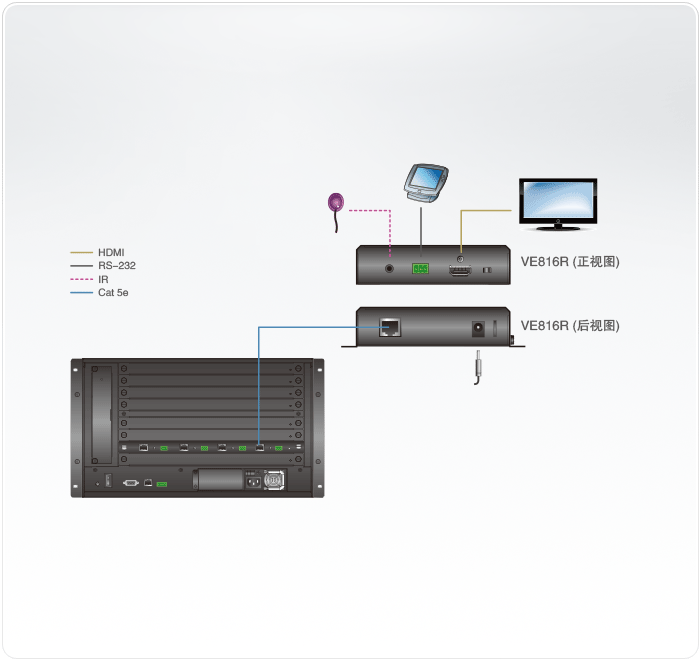

產品拓?fù)鋱D
產品規格
| 視頻輸入 | |
| 接口 | 1 x RJ-45 母頭 (銀) |
| 阻抗 | 100 Ω |
| 視頻輸出 | |
| 接口 | 1 x HDMI Type A 母頭 (黑) |
| 阻抗 | 100 Ω |
| 視頻 | |
| 最大數據速率 | 10.2 Gbps (3.40 Gbps 每通道) |
| 最大像素時鐘頻率 | 340 MHz |
| 兼容協議 | HDMI (3D, 4K, 色深) HDCP 2.2 兼容 HDBaseT 兼容 |
| 最高分辨率/最長距離 | Up to 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a) *支持4K: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| 接口 | |
| 設備對設備 | 1 x RJ-45 母頭 |
| 電源 | 1 x DC Jack (銀) |
| 控制 | |
| IR 通道 | 1 x 迷你立體聲插孔 母頭( 黑) |
| RS-232 通道 | 1 x Terminal Block, 3 pole (Green) |
| 開關 | |
| 固件更新 | 1 x 滑動開關– 開/ 關 |
| 功耗 | DC5V:9.09W:28BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗 |
| 環境 | |
| 操作溫度 | 0 - 40°C |
| 儲存溫度 | -20 - 60°C |
| 濕度 | 0 - 80% RH, 無凝結 |
| 機體屬性 | |
| 外殼 | 金屬 |
| 重量 | 0.67 kg ( 1.48 lb ) |
| 尺寸 (長 x 寬 x 高)含耳片 | 16.80 x 14.69 x 3.00 cm (6.61 x 5.78 x 1.18 in.) |
| 尺寸 ( 長 x 寬 x 高)不含耳片 | 16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.) |
| 裝箱數 | 5臺 |
