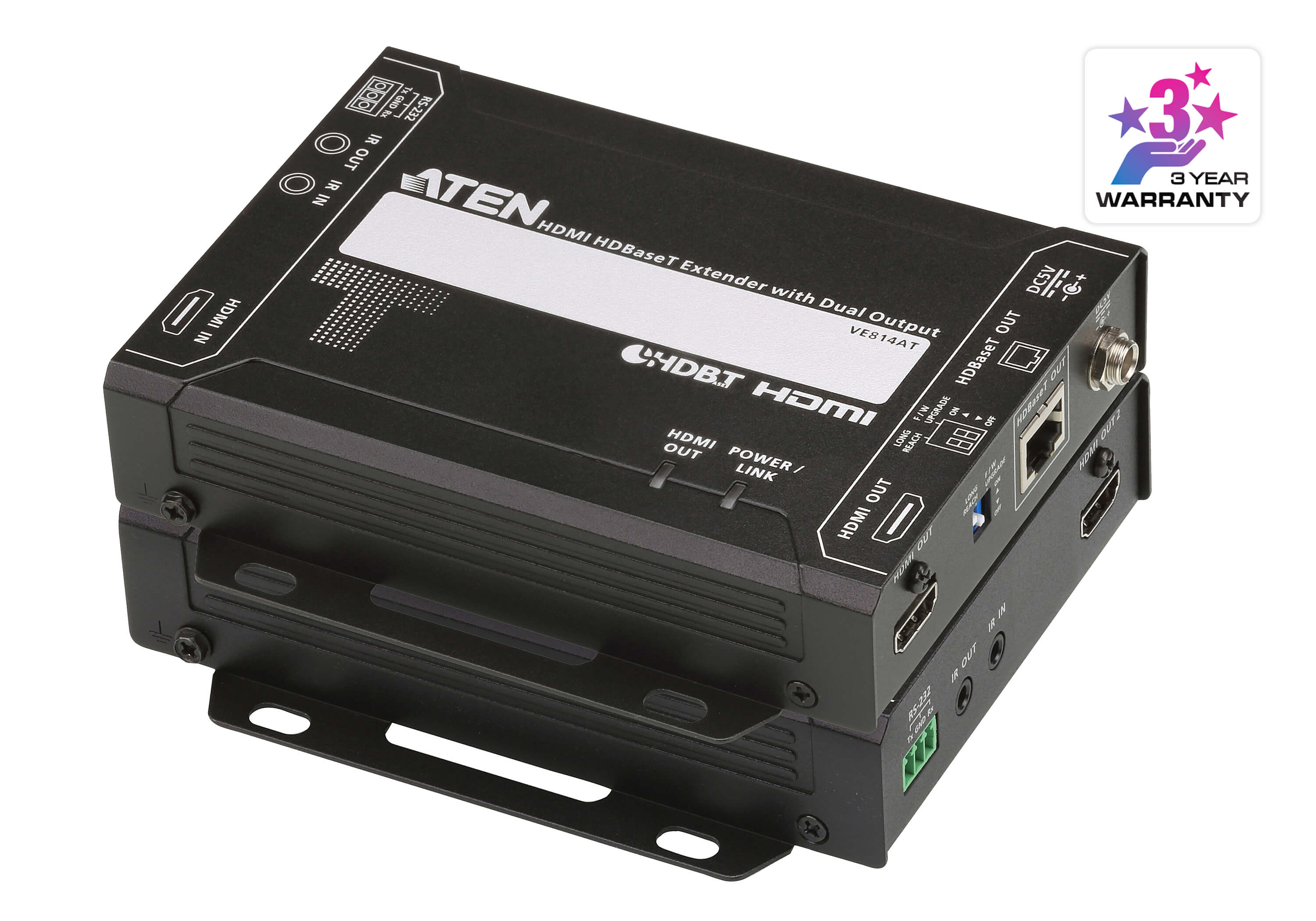

規格型號：VE814A

產品簡述：HDMI HDBaseT 信號延長器搭載雙屏幕功能(4K@100m) (HDBaseT Class A)

詳情介紹

產品概觀

VE814A為一款HDMI HDBaseT視頻延長器，通過單條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線材，可延長HDMI信號達100m。搭載雙屏幕輸出，VE814A可將來源信號傳輸至一個近端和兩個遠程顯示設備。VE814A符合HDCP 2.2規范，及HDMI標準包含: 4K、3D、色深，數據傳輸率高達10.2 Gbps。

VE814A支持RS-232和全頻IR信號直通傳輸，可從遠程(VE814AR)控制HDMI來源裝置，同時從近端(VE814AT)訪問HDMI顯示端裝置。此外，VE814A支持長距離模式，通過單條Cat 5e/6線材能夠延伸HDMI信號達150m、分辨率達1080p。

VE814A可將單一來源分配至雙屏幕輸出，對于需要數字廣告牌的環境，例如: 酒吧、大型教室、車站，此機種堪稱理想解決方案。

物品清單

1x VE814AT 發送器
1x VE814AR 接收器
1x IR 帶線式傳送器
1x IR 帶線式接收器
2x RS-232 端子臺
2x 電源適配器
1x 使用說明

產品特性

通過一條Cat 5e/6/6a 或ATEN 2L-2910 Cat 6線纜，延長HDMI信號至一個本地和兩個遠程顯示設備達100米
HDMI (3D, 深色, 4K); HDCP 2.2兼容
支持高品質分辨率:
? 4K高達100米
? 當HDBsaseT長距離模式啟動時，支持1080p高達150米
通過Ethernet pass-through連接端口以延伸Ethernet通信
支持兩條IR通道供雙向IR信號傳輸，支持全頻IR信號30KHz至56KHz
ATEN EDID技術- 當T端和R端都已連接時，VE814A會先偵測并采用VE814AT端的EDID，以提供良好的視頻質量
RS-232串行端口可連接電腦外設設備，如觸控式屏幕與條形碼掃描儀等
支持寬屏幕分辨率
內建8KV/15KV靜電保護
即插即用
機架式設計

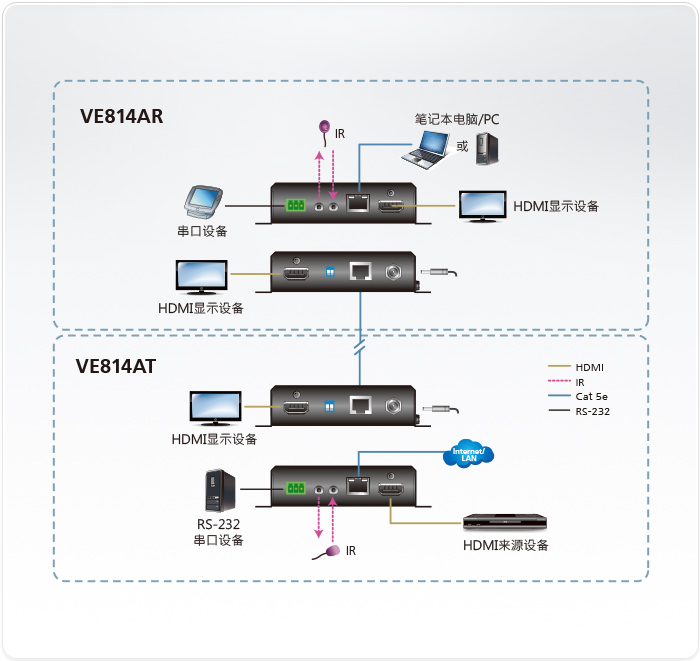

產品拓?fù)鋱D

產品規格

Function	VE814AR	VE814AT
視頻輸入
接口	N/A	1 x HDMI Type A 母頭 ( 黑)
阻抗	N/A	100 Ω
最長距離	N/A	1.8 m
視頻輸出
接口	2 x HDMI Type A 母頭 ( 黑)	1 x HDMI Type A 母頭 ( 黑)
阻抗	100 Ω	100 Ω
視頻
最大數據速率	10.2Gbps (3.4Gbps 每通道)	10.2Gbps (3.4Gbps 每通道)
最大像素時鐘頻率	340 MHz	340 MHz
兼容協議	HDMI (3D, 色深, 4K) HDCP 兼容消費性電子控制 (CEC)	HDMI (3D, 色深, 4K) HDCP 兼容消費性電子控制 (CEC)
最高分辨率/最長距離	高達 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a) *支持4K: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)	高達 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a) *支持4K: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
音頻
輸入	N/A	1 x HDMI Type A 母頭 ( 黑)
輸出	2 x HDMI Type A 母頭 ( 黑)	1 x HDMI Type A 母頭 ( 黑)
接口
設備對設備	1 x RJ-45 母頭	1 x RJ-45 母頭
電源	1 x DC 插孔 ( 黑) 具鎖附功能	1 x DC 插孔 ( 黑) 具鎖附功能
控制
RS-232	接口: 1 x 三孔端子臺; 傳輸速率: 57600, 數據位: 8, 停止位:1,無同位檢查及流量控制	接口: 1 x 三孔端子臺; 傳輸速率: 57600, 數據位: 8, 停止位:1,無同位檢查及流量控制
IR	2 x 迷你立體聲插孔母頭 ( 黑)	2 x 迷你立體聲插孔母頭 ( 黑)
以太網	1 x RJ-45 母頭	1 x RJ-45 母頭
開關
遠距模式切換	1 x 滑動開關- 開/ 關	1 x 滑動開關- 開/ 關
固件更新	1 x 滑動開關- 開/ 關	1 x 滑動開關- 開/ 關
功耗	DC 5V, 7.9W 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗	DC 5V, 5.1W 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗
環境
操作溫度	0 - 40°C	0 - 40°C
儲存溫度	-20 - 60°C	-20 - 60°C
濕度	0 - 80% RH, 無凝結	0 - 80% RH, 無凝結
機體屬性
外殼	金屬	金屬
重量	0.47 kg ( 1.04 lb )	0.45 kg ( 0.99 lb )
尺寸 (長 x 寬 x 高)含耳片	14.02 x 12.30 x 3.00 cm (5.52 x 4.84 x 1.18 in.)	14.02 x 12.30 x 3.00 cm (5.52 x 4.84 x 1.18 in.)
尺寸 ( 長 x 寬 x 高)不含耳片	13.60 x 10.10 x 2.90 cm (5.35 x 3.98 x 1.14 in.)	13.60 x 10.10 x 2.90 cm (5.35 x 3.98 x 1.14 in.)
