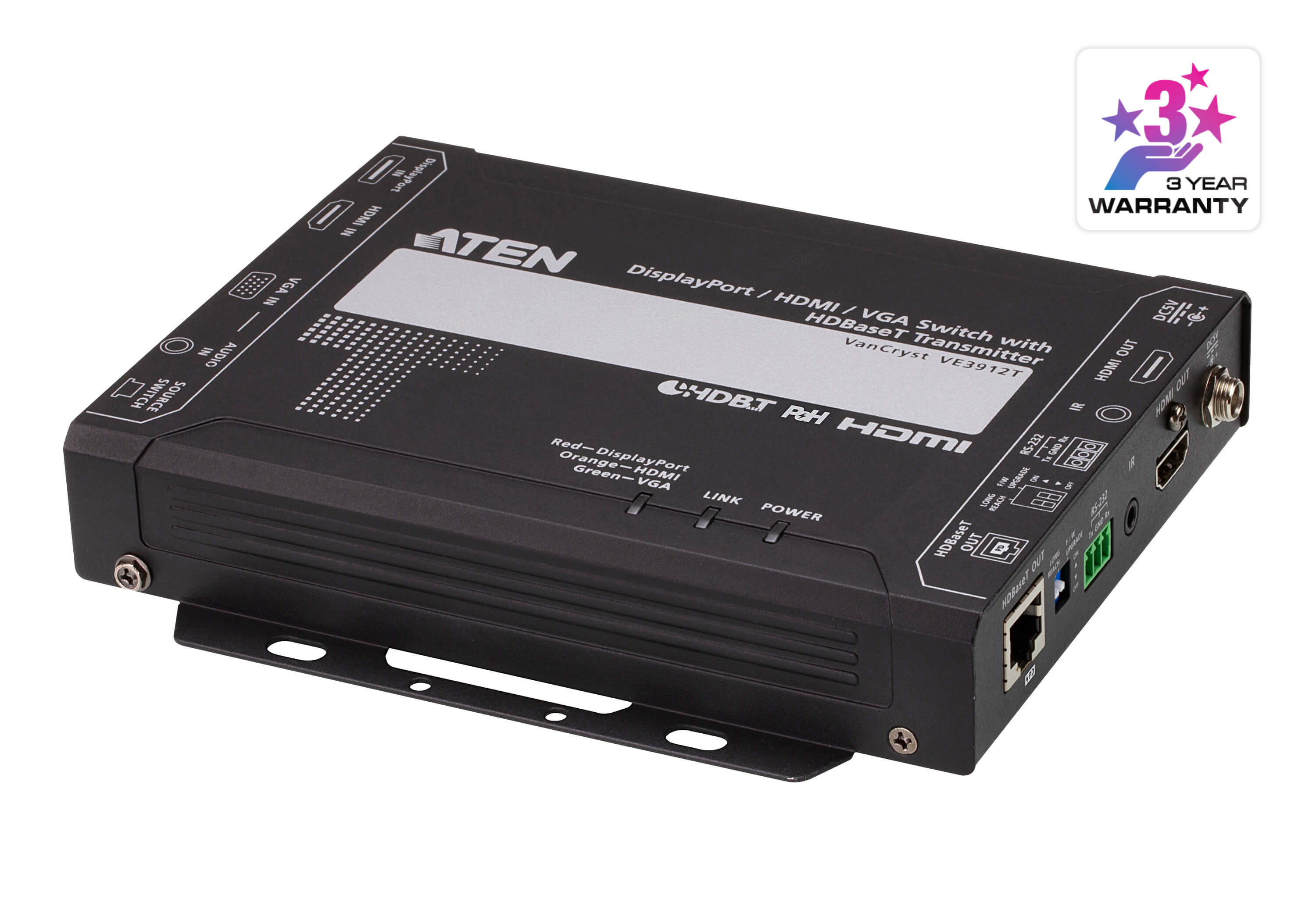

規格型號：VE3912T
產品簡述：DisplayPort / HDMI / VGA 自動選訊HDBaseT發送器 (PoH PD)
產品概觀
VE3912T HDBaseT發送器可通過一條Cat 6/6a或ATEN 2L-2910 Cat 6線材延伸DisplayPort, HDMI或VGA信號達100m；支持多種視頻輸入來源及高達4K分辨率視頻輸出，確保需要轉換與延伸數字/模擬信號的應用維持高質量影像。
VE3912T符合HDCP 2.2規范和HDMI規格，包含3D、色深與4Kx2K視頻質量。自動偵測切換模式讓切換器能自動偵測并切換至新連接的來源；內置PoH (Power over HDBaseT) 功能，可由所連接裝置的HDBaseT輸出端口供給電力，無須額外使用電源適配器。結合視頻延長器和切換器于一體，VE3912T推薦配置在有多種信號源的應用空間，例如會議室、數字教室及任何需要整合及簡化視頻信號的環境。
1x VE3912T DisplayPort / HDMI / VGA 自動選訊HDBaseT發送器
1x RS-232端子臺
1x 電源適配器
4x 腳墊
1x 使用說明
產品特性
通過一條Cat 6/6a或ATEN 2L-2910 Cat 6線材延伸DisplayPort, HDMI或VGA信號達100m
支持多種視頻源(DisplayPort/HDMI/VGA) – 通過按鍵可快速切換輸入來源
自動偵測切換功能 – VE3912T會自動偵測并切換至新連接的來源
HDMI (3D, 色深, 4K); HDCP 2.2相容
高畫質視頻分辨率：
? HDMI/Displayport: 通過一條Cat 6a或ATEN 2L-2910 Cat 6線材可傳輸4K信號達 100m
? VGA: 通過一條Cat 6a或ATEN 2L-2910 Cat 6線材可傳輸1600 x 1200以及1920 x 1200信號達100m
支持HDBaseT Long Reach (長距離) 模式，通過一條Cat 5e/6線材可傳1080p信號達150m
鏡像視頻輸出 – 支持4K@30Hz, 4:4:4高分辨率HDBaseT輸出與近端HDMI輸出
內置PoH (Power over HDBaseT) 功能 – VE3912T可由所連接裝置的HDBaseT輸出端口供給電力
絕佳的HDBaseT兼容性 – 兼容于多個ATEN HDBaseT接收器，能傳送清晰的影音信號至Displayport/HDMI/VGA輸出端口
支持RS-232串口通訊切換 – 用戶能通過RS-232傳送指令到接收器上的串行端口，并依需求選擇命令模式或旁路模式；建議搭配：VE2812R
EDID Expert? – 協助您選擇EDID設定，以呈現高畫質畫面；優先使用HDBaseT輸出可達成高清視頻分辨率
即插即用 – 無需安裝任何軟件
機架式設計
內置 8KV/15KV ESD 靜電保護

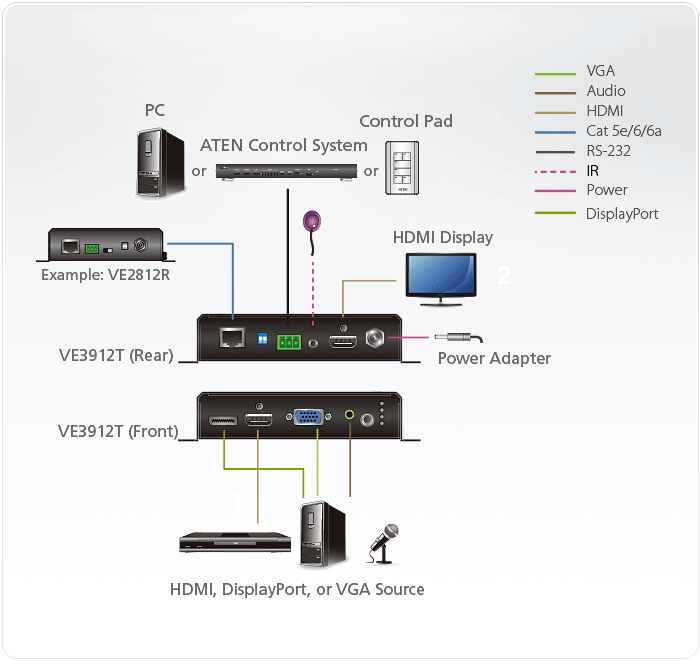

產品拓撲圖
產品規格
| 視頻輸入 | |
| 接口 | 1 x HDMI Type A 母頭 (黑) 1 x HDB-15 (VGA) 母頭 (藍) 1 x DisplayPort 母頭 (黑) |
| 阻抗 | HDMI: 100 Ω HDB-15 (VGA): 75 Ω DisplayPort: 100 Ω |
| 最長距離 | HDMI: 4K@30Hz 達5m HDB-15(VGA): 1920x1600 達10m DisplayPort: 4K@30Hz 達3m |
| 視頻輸出 | |
| 接口 | 1 x HDMI Type A 母頭 (黑) |
| 阻抗 | 100 Ω |
| 最長距離 | HDMI: 4K@30Hz 達5m; 4K@60Hz (4:4:4) 達3m |
| 視頻 | |
| 最大數據速率 | 10.2Gbps (3.4Gbps 每通道) |
| 最大像素時鐘頻率 | 340 MHz |
| 兼容協議 | HDMI (3D, 色深, 4K) 兼容HDCP2.2; 消費性電子控制 (CEC) |
| 最高分辨率/最長距離 | HDMI/DisplayPort: 高達 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a) VGA: 高達 1920x1200 & 1600x1200@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1920x1080@100m (Cat 5e/6/6a) *支持4K: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| 音頻 | |
| 輸入 | 1 x HDMI Type A 母頭 (黑) 1 x Mini Stereo Jack 母頭 (綠) 1 x DisplayPort 母頭 (黑) |
| 接口 | |
| 設備對設備 | 1 x RJ-45 母頭 (銀), HDBaseT |
| 電源 | 1 x DC Jack (黑) 具鎖附功能 1 x RJ-45 母頭 (POH) |
| 控制 | |
| RS-232 | 連接界面: 1 x 三孔端子臺; 形式: DTE 波特率: 115200, 數據位:8, 停止位:1, 無奇偶校驗和流量控制 |
| IR | 1 x 迷你立體聲插孔母頭 (黑) |
| 開關 | |
| 視頻輸入端口選擇 | 1 x 按鈕 - AUTO, DisplayPort, HDMI 和 VGA |
| 遠距模式切換 | 1 x 滑動開關 - 開/關 開: 高達 150m at 1080p (最大值) 關: 高達 100m at 4K@30Hz (最大值) |
| 固件更新 | 1 x 滑動開關 - 開/關 |
| 功耗 | DC5V:7.02W:40BTU/h DC48V:8.77W:48BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗 |
| 環境 | |
| 操作溫度 | 0 - 40°C |
| 儲存溫度 | -20 - 60°C |
| 濕度 | 0 - 80% RH, 無凝結 |
| 機體屬性 | |
| 外殼 | 金屬 |
| 重量 | 0.65 kg ( 1.43 lb ) |
| 尺寸 (長 x 寬 x 高)含耳片 | 17.29 x 14.69 x 3.00 cm (6.81 x 5.78 x 1.18 in.) |
| 尺寸 ( 長 x 寬 x 高)不含耳片 | 16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.) |
