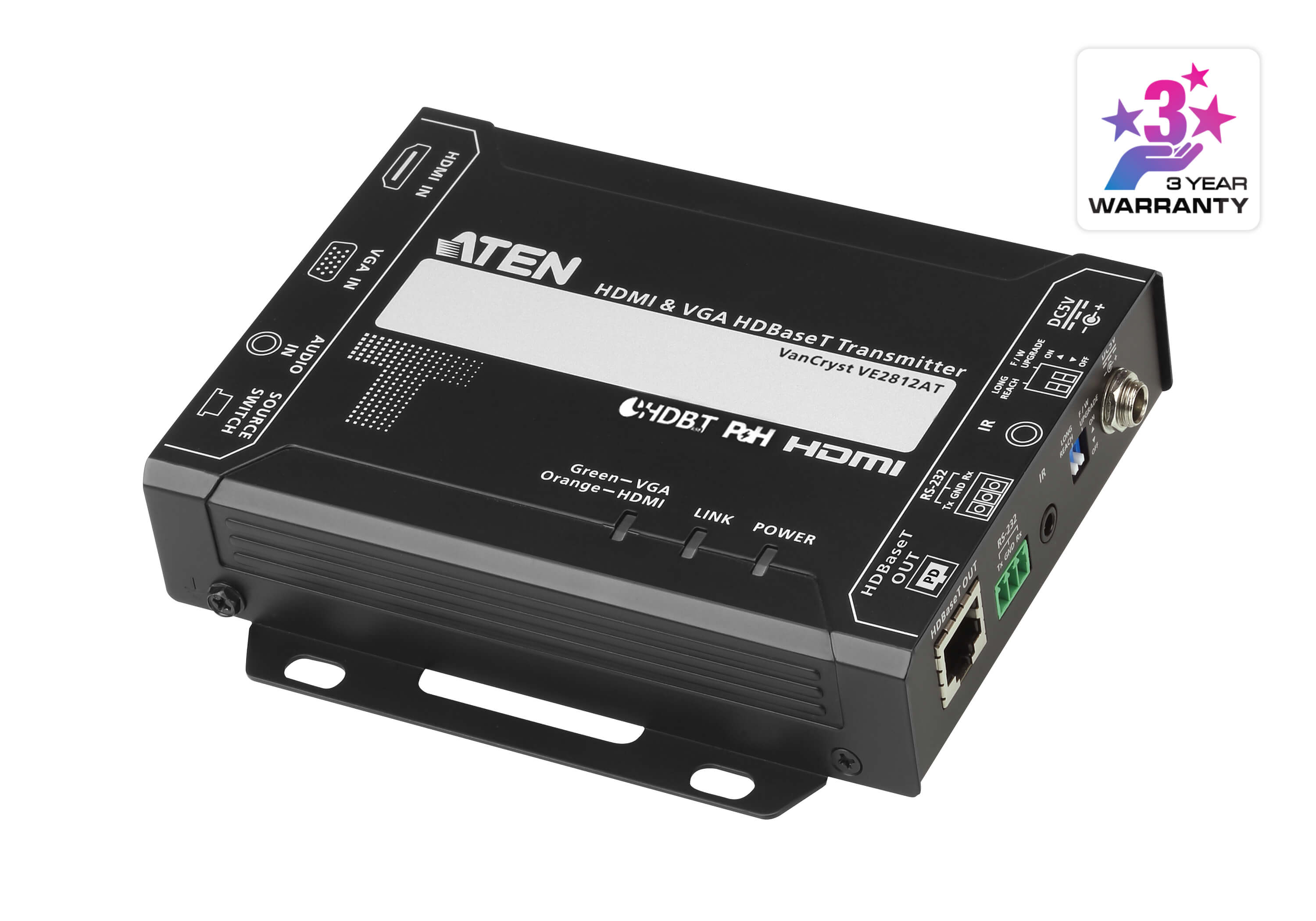

規格型號：VE2812AT
產品簡述：HDMI & VGA HDBaseT 發送器具備 POH 功能 (4K@100m) (HDBaseT Class A) (PoH PD)
產品概觀
VE2812AT可通過一條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線纜發送HDMI或VGA (帶音頻) 信號達100m。VE2812AT內置PoH (Power over HDBaseT) 功能，可從所連接設備上的HDBaseT輸出端口獲取電源，故無需額外使用電源適配器，能有效減少電源配置成本，并為使用者免去了在墻后配置電源線路的麻煩。VE2812AT所支持的 HDMI規格包含3D、色深與無失真音頻。此外，VE2812AT支持長距離模式，能夠延伸HDMI信號達150m，分辨率可達1080p。
就實用性與方便性而言，當連接兩個來源 (HDMI或VGA) 的時候，VE2812AT可當成切換器使用，提供使用者使用更多來源的可能性。VE2812AT建議搭配VE2812R使用。VE2812R支持IR與RS-232控制信號傳輸，而VE2812AT能接收來自VE2812R的RS-232指令，讓使用者可通過模式切換，以VE2812R遠端控制VE2812AT。此解決方案適合部署在會議室、數字教室或任何需要更高視訊分辨率的環境配置。
1 x VE2812AT發送器
1 x RS-232端子臺
4 x 腳墊
1 x 電源適配器
1 x 使用說明
產品特性
延伸HDMI或VGA信號，提供高畫質視頻分辨率:
? 通過一條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線纜，可傳輸4K /1080p HDMI信號達100m
? 通過一條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線纜可傳輸1600 x 1200以及1920 x 1200 VGA信號達100m
HDMI (3D, 色深, 4K); 兼容HDCP
支持HDBaseT Long Reach (長距離) 模式，通過一條Cat 5e/6線纜可傳1080p信號達150m
內置PoH (Power over HDBaseT) 功能 – VE2812AT可從所連接設備上的HDBaseT輸出端口獲取電源
自動偵測切換功能 – VE2812AT會自動偵測并切換至最新連接的來源
VE2812AT可做為切換器或轉換器使用:
? 切換器: 當連接兩個來源(HDMI 或VGA)的時候
? 轉換器: 當接收器和VE2812AT為不同界面時 (例如: DVI, DisplayPort或HDMI)
雙向的RS-232通道 – 可連接串口終端機或串口設備，例如觸控式屏幕與條形碼掃描器
兼容的接收器 – VE2812R, VE1812R, VE811R, VE814AR, VE801R, VE802R, VE601R, VE901R或任何ATEN 的 HDBaseT接收器
即插即用 – 無需安裝任何軟件
內置8KV/15KV ESD靜電保護
機架式設計
產品拓?fù)鋱D
產品規格
| 視頻輸入 | |
| 接口 | 1 x HDMI Type A 母頭 (黑) 1 x HDB-15 (VGA) 母頭 (藍) |
| 阻抗 | HDMI: 100 Ω HDB-15 (VGA): 75 Ω |
| 最長距離 | 1.8 m |
| 視頻 | |
| 最大數據速率 | 10.2Gbps (3.4Gbps每通道) |
| 最大像素時鐘頻率 | 340 MHz |
| 兼容協議 | HDMI (3D, 色深, 4K) 兼容HDCP 消費性電子控制 (CEC) |
| 最高分辨率/最長距離 | HDMI: 高達 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a) VGA: 高達 1920x1200 & 1600x1200@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1920x1080@100m (Cat 5e/6/6a) *支持 4K: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| 音頻 | |
| 輸入 | 1 x HDMI Type A 母頭 (黑) 1 x Mini Stereo Jack 母頭 (綠) |
| 控制 | |
| RS-232 | 連接界面: 1 x 3孔端子臺; 類型: DTE 波特率: 19200, 數據位:8, 停止位:1, 無奇偶校驗和流量控制 |
| IR | 1 x 迷你立體聲插孔母頭 (黑) |
| 開關 | |
| 視頻輸入端口選擇 | 1 x 按鈕 - HDMI, VGA and AUTO |
| 遠距模式切換 | 1 x 滑動開關 - 開/關 |
| 固件更新 | 1 x 滑動開關 - 開/關 |
| 接口 | |
| 設備對設備 | 1 x RJ-45 母頭 |
| 電源 | 1 x DC 插孔 (黑) 具鎖附功能 1 x RJ-45 母頭 (POH) |
| 功耗 | DC5V:3.14W:15BTU/h DC48V: 3.93W:18BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗 |
| 環境 | |
| 操作溫度 | 0 - 40°C |
| 儲存溫度 | -20 - 60°C |
| 濕度 | 0 - 80% RH, 無凝結 |
| 機體屬性 | |
| 外殼 | 金屬 |
| 重量 | 0.47 kg ( 1.04 lb ) |
| 尺寸 (長 x 寬 x 高)含耳片 | 14.32 x 12.30 x 3.00 cm (5.64 x 4.84 x 1.18 in.) |
| 尺寸 ( 長 x 寬 x 高)不含耳片 | 13.60 x 10.10 x 2.90 cm (5.35 x 3.98 x 1.14 in.) |
