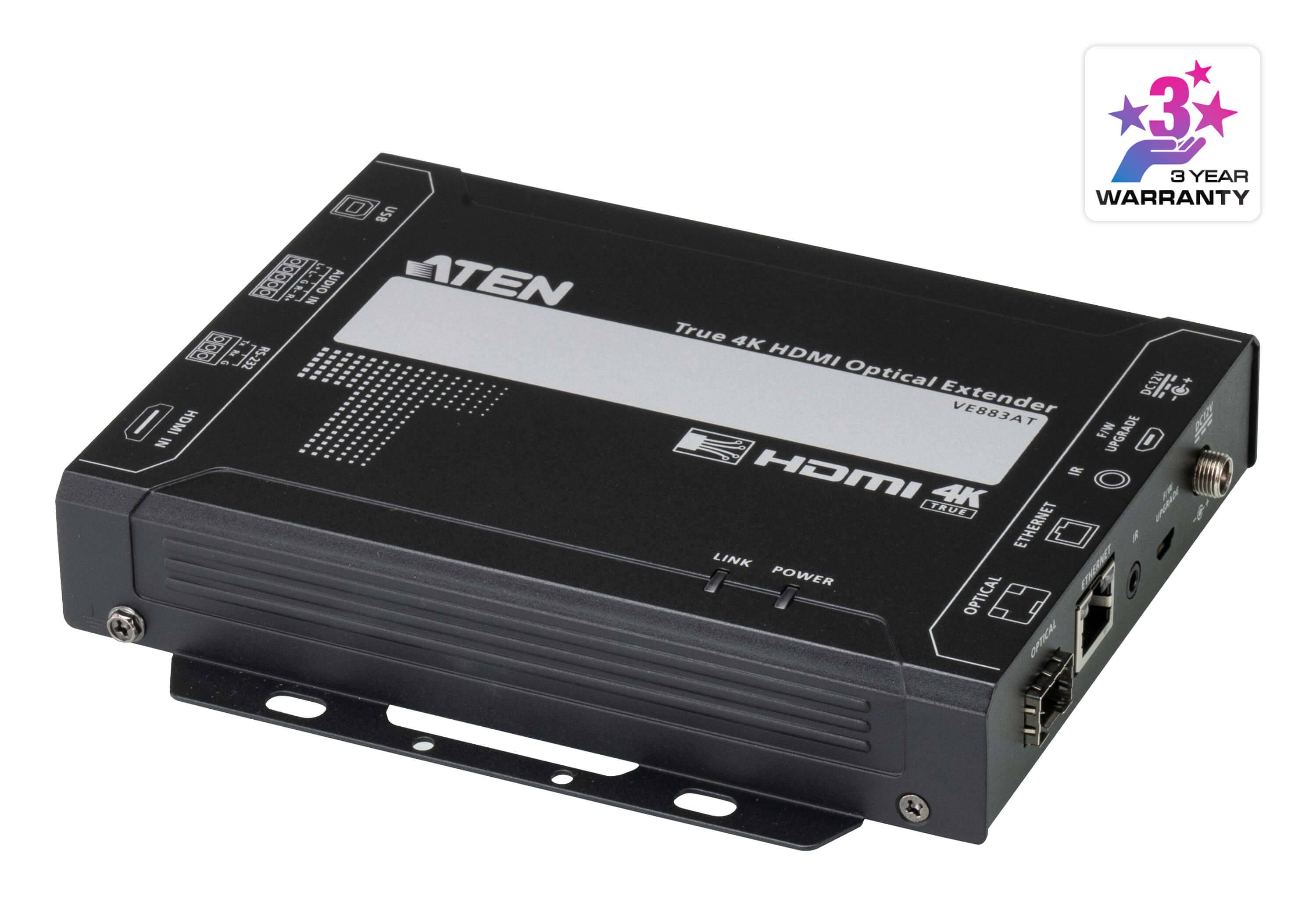

規格型號：VE883AT
產品簡述：True 4K HDMI 光纖發送器(4K@300m (K1, MM) / 10km (K2, SM))
產品概觀
VE883AT True 4K HDMI光纖發送器通過一條雙頭光纖線材，即可將高達4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4) HDMI、音頻、USB 2.0、IR、RS-232、與Gigabit Ethernet信號無損地傳輸至300m (VE883ATK1)或10km (VE883ATK2)處。光纖線材不僅可簡化笨重的線材安裝，更可降低電磁干擾EMI (electromagnetic interference)與射頻干擾RFI (radio frequency interference)。VE883AT采用ATEN獨家FarSmooth技術，同步來源信號和輸出信號的畫素頻率，即便在超長距離傳輸下，仍可確保信號穩定流暢不卡頓。
VE883AT搭載HDMI輸入/輸出、模擬音頻輸入/輸出、USB 2.0、IR、RS- 232和Gigabit Ethernet界面。當做點對點延伸時，只需將光纖線材與已接在VE883AT光纖連接端口上的SFP+ 模塊連接即可。此外，VE883AT亦支持搭配ATEN VM7584輸入板卡的模塊化矩陣式視頻切換器，擴大應用范圍。VE883AT適用于需要長距離True 4K影音傳輸且信號不能被電磁干擾的場景，例如控制室、工廠和醫院。
注意: VE883A / VE883AT / VE883AR 并不相容于VE883 / VE883T / VE883R。
1x VE883AT True 4K HDMI 光纖發送器
1x 電源適配器與電源線
1x 3孔端子臺
1x 5孔端子臺
1x IR接收器
1x IR發送器
1x USB Type-B 轉USB Type-A 線
1x HDMI LockPro 線扣
1x SFP 模塊
1x 使用說明
產品特性
通過一條雙頭光纖線材，即可將HDMI、音頻、USB 2.0、IR、RS-232、與Gigabit Ethernet信號無損地傳輸高達10km處*
無損傳輸高達 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4) 信號
HDMI (3D、色深、True 4K)；符合 HDCP 2.2標準
ATEN獨家FarSmooth技術 – 同步來源信號和輸出信號的畫素頻率，在10 Gbps帶寬下，確保4K@60Hz信號穩定流暢不卡頓
支持transparent USB 2.0信號，連接USB外圍設備并達最大傳輸速率25 MB/s
雙向紅外線通道 – 一次處理單一方向的紅外線信號傳輸，所支持IR頻率范圍從30 kHz至56 kHz
具備RS-232串行端口，可連接觸控屏幕、條形碼掃描儀等外圍設備
支持批次固件升級
內建8kV/15kV ESD靜電保護
即插即用
支持熱插入
機架式安裝設計
注意:
? 操作距離為預估值，距離可依光纖類型、帶寬、連接頭、信號損耗、模態色散或光的色散、環境因素…等而有所影響。
?欲執行長距離傳輸功能，ATEN建議使用SFP+模塊以搭配單?；蚨嗄９饫w傳輸。為滿足不同傳輸距離的需求，ATEN推出VE883AK1和VE883AK2兩種選擇:
? VE883AK1: 10 Gbps/300m SFP+雙頭多模光纖收發器
? VE883AK2: 10 Gbps/10km SFP+雙頭單模光纖收發器
? ATEN建議使用符合IEC 11801 (OS1, OS1a, OS2) 的單模光纖或IEC 11801 (OM3, OM4) 的多模光纖。
? VE883A為一級雷射產品，并符合以法規No. 50 (自2007年6月24日生效) 整合的安全規范IEC/EN 60825-1, 21 CFR 1040.10和1040.11。

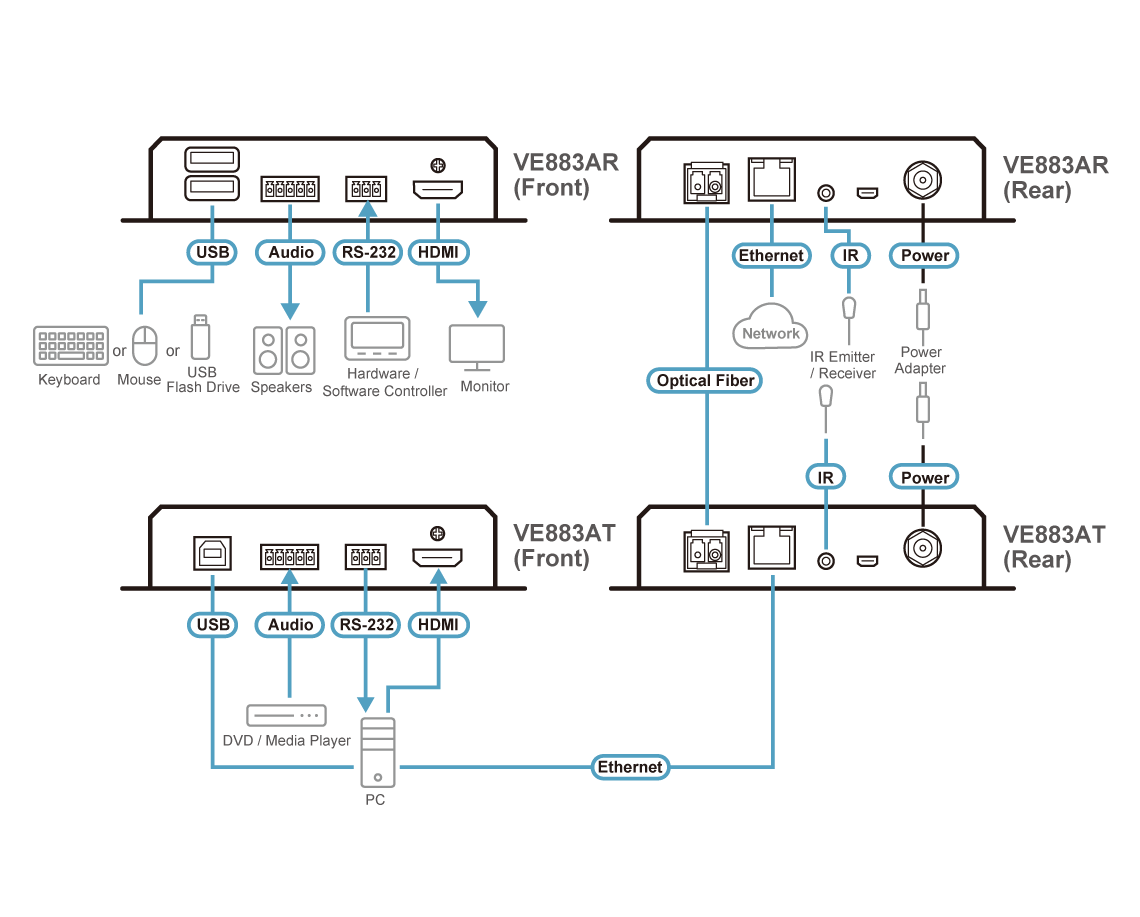

產品拓?fù)鋱D
產品規格
| 視頻輸入 | |
| 接口 | 1 x HDMI Type A 母頭 (黑) |
| 阻抗 | 100 Ω |
| 最長距離 | 高達5 m |
| 視頻 | |
| 最大數據速率 | 10.2 Gbps (每通道3.4 Gbps) |
| 最大像素時鐘頻率 | 594 MHz |
| 兼容協議 | HDMI (3D, 色深, 4K) 兼容HDCP 2.2/2.3 |
| 最高分辨率 | 4096x2160@60Hz (4:4:4) / 3840x2160@60Hz (4:4:4) |
| 最長距離 | 1 x SFP 光纖模塊* VE883AK1: 4Kx2K/60Hz 4:4:4 高達300m (多模, OM3, 黑) VE883AK2: 4Kx2K/60Hz 4:4:4 高達10km (單模, 藍) |
| 音頻 | |
| 輸入 | 1 x 5 孔端子臺 (綠) |
| 輸出 | N/A |
| 接口 | |
| 設備對設備 | 1 x 雙向SFP 光纖模塊 (LC) |
| 固件更新 | 1 x Micro USB (Type B) 母頭 (黑) |
| 電源 | 1 x DC 插孔 (具鎖附功能) |
| 光纖 | |
| 最高傳輸速率 | 10.3 Gbps |
| 波長 | VE883AK1: 850 nm VE883AK2: 1310 nm |
| 光纖形式 | VE883AK1: 多模(MM), OM3, LC 雙頭類型 VE883AK2: 單模(SM), LC 雙頭類型 |
| 控制 | |
| USB 通道 | 1 x USB Type B 母頭 (白) |
| RS-232 通道 | 1 x 3 孔端子臺 (綠) |
| IR 通道 | 1 x 迷你立體聲插孔母頭 (黑); 30K~56 KHz 全頻傳輸 |
| 以太網通道 | 1 x GbE (RJ-45 母頭) |
| LED | |
| 電源 | 1 (綠) |
| 連線 | 1 (橘) |
| 視頻輸出 | N/A |
| 功耗 | DC12V:7.01W:54BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗 |
| 環境 | |
| 操作溫度 | 0-40°C |
| 儲存溫度 | -20 - 60°C |
| 濕度 | 0 - 80% RH, 無凝結 |
| 機體屬性 | |
| 外殼 | 金屬 |
| 重量 | 0.67 kg ( 1.48 lb ) |
| 尺寸 (長 x 寬 x 高)含耳片 | 16.94 x 14.69 x 3.00 cm (6.67 x 5.78 x 1.18 in.) |
| 尺寸 ( 長 x 寬 x 高)不含耳片 | 16.60 x 12.49 x 2.90 cm (6.54 x 4.92 x 1.14 in.) |
| 附註 | 1. 操作距離為預估值，距離可依光纖類型、帶寬、連接頭、信號損耗、模態色散 或光的色散、環境因素…等而有所影響。 2. ATEN 建議使用符合IEC 11801 (OS1, OS1a, OS2) 的單模光纖或IEC 11801 (OM3, OM4) 的多模光纖。 3. VE883 為一級雷射產品，并符合以法規No. 50 ( 自2007 年6 月24 日生效) 整合的安全規范IEC/EN 60825-1, 21 CFR 1040.10 和1040.11。 |
| 輸入分辨率 | 640x480 @ 60/67/72/75 Hz | 480p 60 Hz (4:3)/(16:9) |
| 720x400 @ 70 Hz | 720p 60 Hz | |
| 800x600 @ 56/60/72/75 Hz | 1080i 60 Hz | |
| 1024x768 @ 60/70/75 Hz | 640x480 60Hz (4:3) | |
| 1280x800 @ 60 Hz | 576p 50 Hz (4:3)/(16:9) | |
| 1280x1024 @ 60/75 Hz | 720p 50 Hz | |
| 1400x1050 @ 60 Hz | 1080i 50 Hz | |
| 1440x900 @ 60 Hz | 1080p 24/25/30/50 Hz | |
| 1600x1200 @ 60 Hz | 3840x2160p 24/25/30/50/60 Hz | |
| 1680x1050 @ 60 Hz | 4096x2160p 24/25/30/50/60 Hz | |
| 1920x1080 @ 60/120/144/240 Hz | 3840x2160p 50 Hz 4:2:0/60 Hz 4:2:0 | |
| 1920x1200 @ 60 Hz / 60 Hz (Reduced Blanking) | 4096x2160p 50 Hz 4:2:0/60 Hz 4:2:0 | |
| 1080p 60 Hz |
