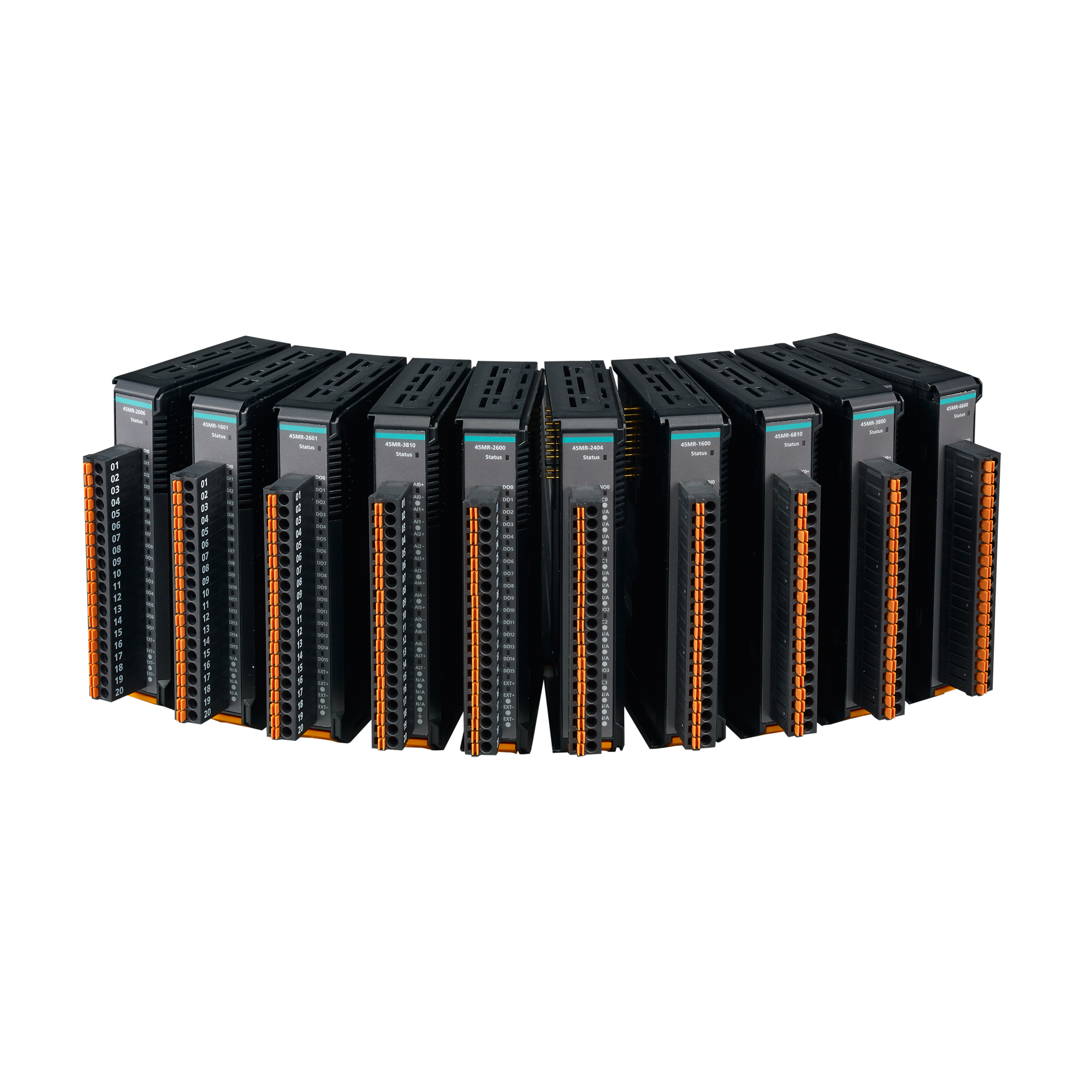

簡介

特點

規格

輸入/輸出接口

● 數字輸入通道

45MR-1600 系列： 16

45MR-1601 系列：16

45MR-2606 系列：8

● 數字輸出通道

45MR-2600 系列：16

45MR-2601 系列：16

45MR-2606 系列：8

● 模擬量輸入通道

45MR-3800 系列：8

45MR-3810 系列：8

● 繼電器通道

45MR-2404 系列：4

● 模擬量輸出通道

45MR-4420 系列：4

● RTD 通道

45MR-6600 系列：6

● 熱電偶通道

45MR-6810 系列：8

● 隔離保護

3k VDC 或 2k Vrms

數字輸入

● 接頭

彈簧式 Euroblock 端子

● 傳感器類型

干接點

濕接點（NPN 或 PNP）

● I/O 模式

45MR-1600/1601 系列：DI 或事件計數器（僅支持前 4 個通道）

45MR-2606 系列：DI 或事件計數器（僅支持前 2 個通道）

● 干接點

開：FP+/FP- 短路

關：斷路

● 濕接點 (DI ~ FP-)

開：10 至 30 VDC

關：0 至 3 VDC

● 濕接點 (DI ~ FP+)

開：10 至 30 VDC

關：0 至 3 VDC

● 計數器頻率

1 kHz

● 數字濾波間隔

軟件可配置

數字輸出

● 接頭

彈簧式 Euroblock 端子

● I/O 類型

45MR-2600 系列：Sink

45MR-2601/2606 系列：Source

● I/O 模式

45MR-2600/2601 系列：DO 或脈沖輸出（僅支持前 4 個通道）

45MR-2606 系列：DO 或脈沖輸出（僅支持前 2 個通道）

● 外部電源

12/24 VDC

● 脈沖輸出頻率

1 kHz

● 過壓保護

45 VDC

● 過熱關閉

175°C（典型值），150°C（最?。?/p>

● 額定電流

500 mA/通道

繼電器

● 接頭

彈簧式 Euroblock 端子

● 類型

A 型 (N.O.) 電源繼電器

● I/O 模式

DO

● 觸點額定電流

純電阻性負載：2 A @ 30 VDC

純電阻性負載：2 A @ 250 VAC

● 繼電器開/關時間

10 ms（最大）

● 初始絕緣電阻

1000 MΩ（最?。〡 500 VDC

● 機械壽命

5,000,000 次操作

● 電氣壽命

400,000 次操作 @ 2 A 純電阻性負載

● 觸點阻抗

100 mΩ（最大）

模擬輸入

● 接頭

彈簧式 Euroblock 端子

● I/O 模式

電壓/電流

● I/O 類型

差分

● 分辨率

16 bit

● 輸入范圍

45MR-3800 系列：0 至 20 mA，4 至 20 mA，4 至 20 mA（熔斷檢測）

45MR-3810 系列：0 至 10 VDC 或 -10 至 10 VDC

● 過壓保護

-25 至 +30 VDC（通電）

-35 至 +35 VDC（斷電）

● 精度

±0.1% FSR @ 25°C

±0.3% FSR @ -40 和 75°C

● 采樣率

所有通道：采樣 100 個/秒

每個通道：采樣 12.5 個/秒

單通道：采樣 100 個/秒

● 輸入阻抗

45MR-3800 系列：120 Ω

45MR-3810 系列：10 MΩ（最?。?/p>

模擬輸出

● 接頭

彈簧式 Euroblock 端子

● I/O 模式

電壓/電流

● 輸出范圍

0 至 10 VDC

0 至 20 mA

4 至 20 mA

● 分辨率

12-bit

● 精度

±0.1% FSR @ 25°C

±0.3% FSR @ -40 至 75°C

● 負載（電流模式）

內部電源：500 Ω（最大）

● 負載（電壓模式）

1000 Ω（最小）

RTD

● 接頭

彈簧式 Euroblock 端子

● 傳感器類型

PT50、PT100、PT200、PT500（-200 至 850°C）

PT1000（-200 至 350°C）

JPT100、JPT200、JPT500（-200 至 640°C）

JPT1000（-200 至 350°C）

NI100、NI200、NI500（-60 至 250°C）

NI1000（-60 至 150°C）

NI120（-80 至 260°C）

● 阻抗類型

310、620、1250 和 2200 Ω

● 輸入連接

2 或 3 線

● 采樣率

所有通道：采樣 12 個/秒

每個通道：采樣 2 個/秒

● 分辨率

0.1°C 或 0.1 Ω

● 精度

±0.1% FSR @ 25°C

±0.3% FSR @ -40 和 75°C

● 輸入阻抗

625 kΩ（最?。?/p>

熱電偶

● 接頭

彈簧式 Euroblock 端子

● 傳感器類型

J、K、T、E、R、S、B、N

● 毫伏類型

±19.532 mV

±39.062 mV

±78.126 mV

● 分辨率

16 bit

● 毫伏精確度

±0.1% FSR @ 25°C

±0.3% FSR @ -40 和 75°C

● 采樣率

所有通道：采樣 12 個/秒

每個通道：采樣 1.5 個/秒

● 輸入阻抗

1 MΩ（最?。?/p>

電源參數

● 模式

45MR-7820 系列：0，12/24 VDC

● 通道

45MR-7820 系列：8

系統電源參數

● 電源接頭

45MR-7210：彈簧式 Euroblock 端子

45MR-7210-T：彈簧式 Euroblock 端子

● 過高電流保護

45MR-7210：1 A @ 25°C

45MR-7210-T：1 A @ 25°C

● 電源輸入數量

45MR-7210：1

45MR-7210-T：1

● 輸入電壓

45MR-7210：12 至 48 VDC，45MR-7210-T：12 至 48 VDC

● 電源功耗

45MR-7210：800 mA @ 12 VDC

45MR-7210-T：800 mA @ 12 VDC

● 輸出電流

45MR-7210：1 A（最大）

45MR-7210-T：1 A（最大）

● 過壓保護

45MR-7210-T：55 VDC

45MR-7210：55 VDC

現場電源參數

● 電源接頭

45MR-7210：彈簧式 Euroblock 端子

45MR-7210-T：彈簧式 Euroblock 端子

● 電源輸入數量

45MR-7210：1

45MR-7210-T：1

● 輸出電流

45MR-7210：2 A（最大）

45MR-7210-T：2 A（最大）

● 輸入電壓

45MR-7210：12/24 VDC，45MR-7210-T：12/24 VDC

● 過高電流保護

45MR-7210：2.5 A @ 25°C

45MR-7210-T：2.5 A @ 25°C

● 過壓保護

45MR-7210-T：33 VDC

45MR-7210：33 VDC

電源功耗

● 系統電源

45MR-1600 系列：59.4 mA @ 3.3 VDC

45MR-1601 系列：59.4 mA @ 3.3 VDC

45MR-2404 系列：44 mA @ 3.3 VDC

45MR-2600 系列：57.2 mA @ 3.3 VDC

45MR-2601 系列：63.8 mA @ 3.3 VDC

45MR-2606 系列：62.7 mA @ 3.3 VDC

45MR-3800 系列：197.3 mA @ 3.3 VDC

45MR-3810 系列：187 mA @ 3.3 VDC

45MR-4420 系列：44 mA @ 3.3 VDC

45MR-6600 系列：131.7 mA @ 3.3 VDC

45MR-6810 系列：148.1 mA @ 3.3 VDC

45MR-7210 系列：45m A @ 24 VDC

● 現場電源

45MR-1600 系列：19.3 mA @ 12 VDC

45MR-1601 系列：19.3 mA @ 12 VDC

45MR-2404 系列：31.2 mA @ 12 VDC

45MR-2606 系列：15.4 mA @ 12 VDC

45MR-4420 系列：220.2 mA @ 12 VDC

45MR-1600 系列：25.3 mA @ 24 VDC

45MR-1601 系列：25.3 mA @ 24 VDC

45MR-2404 系列：24.7 mA @ 24 VDC

45MR-2606 系列：18.7 mA @ 24 VDC

45MR-4420 系列：122.3 mA @ 24 VDC

機械特性

● 外殼

塑料

● 尺寸

19.5 x 99 x 60.5 mm（0.77 x 3.90 x 2.38 英寸）

● 重量

45MR-1600 系列：77 g (0.17 lb)

45MR-1601 系列：77.6 g (0.171 lb)

45MR-2404 系列：88.4 g (0.195 lb)

45MR-2600 系列：77.4 g (0.171 lb)

45MR-2601 系列：77 g (0.17 lb)

45MR-2606 系列：77.4 g (0.171 lb)

45MR-3800 系列：79.8 g (0.176 lb)

45MR-3810 系列：79 g (0.175 lb)

45MR-4420 系列：79 g (0.175 lb)

45MR-6600 系列：78.7 g (0.174 lb)

45MR-6810 系列：78.4 g (0.173 lb)

45MR-7210 系列：77 g (0.17 lb)

45MR-7820 系列：73.6 g (0.163 lb)

● 安裝

導軌式安裝

● 接線

I/O 線纜，18 至 24 AWG

● 剝線長度

I/O 線纜，9 至 10 mm

工作環境

● 工作溫度

標準型號：-20 至 60°C（-4 至 140°F）

寬溫型號：-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

● 海拔

最高 4000 米

安規認證

● EMC

EN 55032/24

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m

IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：3 V

IEC 61000-4-8 PFMF

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6

● 安全

UL 61010-2-201（45MR-4420 系列和 45MR-7210 系列除外）

聲明

● 綠色產品

RoHS、CRoHS、WEEE

MTBF

● 時間

45MR-1600 系列：661,247 小時

45MR-1601 系列：661,247 小時

45MR-2404 系列：1,955,805 小時

45MR-2600 系列：647,334 小時

45MR-2601 系列：660,179 小時

45MR-2606 系列：638,652 小時

45MR-3800 系列：2,085,426 小時

45MR-3810 系列：2,478,459 小時

45MR-4420 系列：1,450,453 小時

45MR-6600 系列：2,291,755 小時

45MR-6810 系列：1,649,892 小時

45MR-7210 系列：2,550,077 小時

45MR-7820 系列：256,886,914 小時

● 標準

Telcordia SR332

保修

● 保修期限

45MR-2404 系列以外所有型號：5 年

45MR-2404 系列：2 年
