簡介

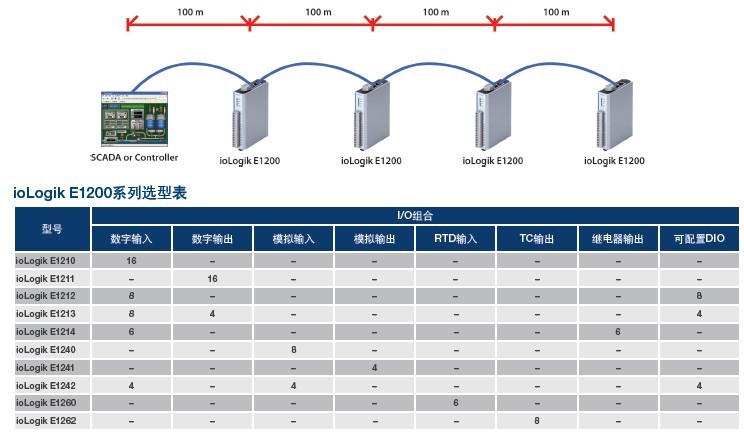

  菊花鏈以太網I/O連接
    Moxa正式推出一款全新的菊花鏈式以太網I/O。ioLogik E1210工業遠程以太網I/O具有2個內嵌的以太網交換機口，可以將信息流向另一個以太網設備或連接到下一個菊花鏈上的ioLogik產品。像生產自動化，安防監控系統，隧道監控等應用中，可以使用菊花鏈以太網來建立標準以太網線纜上的多點I/O網絡。許多工業自動化用戶對于多點配置使用在現場總線的應用相當熟悉。遠程以太網I/O ioLogik E1210的菊花鏈功能不僅增加了機器和控制面板間的連接，也降低了購買獨立以太網交換機的費用，同時還大大節約了勞力和線纜成本。例如，假設一個生產工廠包括700個車間（每個車間20個節點），布線成本的減少可以達到整個項目實施費用的15%。

特點

• 專利的Active OPC Server，主動進行數據傳輸

• 內建2個以太網口，可組建菊花鏈拓撲結構

• ioSearch工具，便于批量安裝和配置

• 友好的網頁瀏覽器配置

• 點對點通訊，節約時間及布線成本

• 用戶自定義Modbus/TCP地址

• MXIO編程庫簡化I/O管理，支持Windows或Linux平臺

• 寬溫操作：-40 ~ 75 ℃ (-40 ~ 167 °F)

• 支持SNMPv1/v2c

• 通過UL/cUL Class I Division 2、ATEX Zone 2認證



•

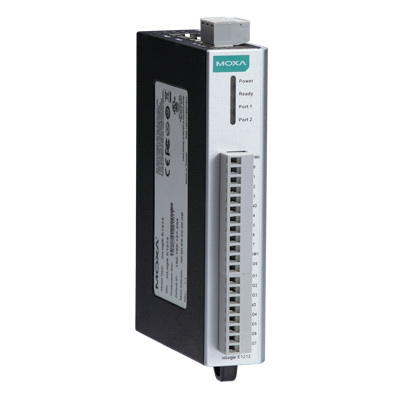

ioLogik E1213規格

輸入和輸出數字輸入：8通道
數字輸出：4通道
數字輸入/輸出（可通過條線配置）：4通道
隔離保護：3K VDC 或 2K Vrms
數字輸入傳感器類型：NPN、PNP和干接點
I/O模式：DI或事件計數器
干接點：
? Logic 0：short to GND
? Logic 1：open
濕接點：
? Logic 0：0 ~ 3 VDC
? Logic 1：10 ~ 30 VDC (DI COM to DI)
共接類型：12點/COM
計數器頻率：250 Hz，斷電存儲
數字輸出I/O模式：DO或脈沖輸出
I/O類型：Source
電流：500 mA/通道
電壓：15 ~ 30 VDC (12 ~ 9 VDC，可在4個DO通道通過跳線配置)
脈沖波頻率：1 ms/500 Hz
過壓保護：41 VDC
過流限制：1.5 A per channel @ 25 ℃
過溫關閉保護：175 ℃ (typical)，150 ℃ (min.)
額定電流：1.5 A/通道
電源需求輸入電壓：24 VDC nominal，12 ~ 36 VDC
電源功耗：130 mA typical @ 24 VDC

共同規格

LAN以太網：2 x 10/100 Mbps switch ports，RJ45
保護：1.5 KV magnetic isolation
協議：Modbus/TCP，TCP/IP，UDP，DHCP，Bootp，HTTP
電源需求電源輸入：24 VDC nominal，12 to 36 VDC機械特性接線：I/O cable max. 14 AWG
尺寸：27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
重量：under 200 g
安裝：導軌或壁掛
工作環境工作溫度： 標準模式：-10 ~ 60 ℃ (14 ~ 140 °F)
寬溫模式：-40 ~ 75 ℃ (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
工作濕度：5~95% (無凝露)
安規認證Safety：UL 508
EMI：EN 55022;EN 61000-3-2; EN 61000-3-3; FCC Part 15，Subpart B，Class A
EMS：EN 55024，EN 61000-4-2，EN 61000-4-3，EN 61000-4-4，EN 61000-4-5，EN 61000-4-6，EN 61000-4-8，EN 61000-4-11
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Green Product：RoHS，CRoHS，WEEE
保修保修期：5年
*由于繼電器的使用壽命有限，使用該組件的產品仍然為保修期2年。
