簡介

  菊花鏈以太網I/O連接

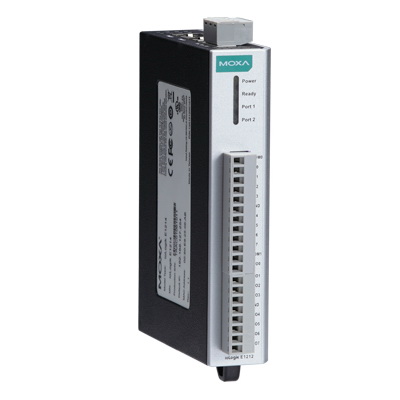

   Moxa正式推出一款全新的菊花鏈?zhǔn)揭蕴W(wǎng)I/O。ioLogik E1210工業遠程以太網I/O具有2個內嵌的以太網交換機口，可 以將信息流向另一個以太網設備或連接到下一個菊花鏈上的 ioLogik產品。象生產自動化，安防監控系統，隧道監控等應用 中，可以使用菊花鏈以太網來建立標準以太網線纜上的多點 I/O網絡。許多工業自動化用戶對于多點配置使用在現場總線 的應用相當熟悉。遠程以太網I/O ioLogik E1210的菊花鏈功 能不僅增加了機器和控制面板間的連接，也降低了購買獨立 以太網交換機的費用，同時還大大節省了勞力和線纜成本。 例如，假設一個生產工廠包括700個車間（每個車間20個點）， 布線成本的減少可以達到整個項目實施費用的15%。

特點

• 內建2端口以太網口，可組建菊花鏈拓?fù)浣Y(jié)構

• 免費提供基于PUSH的Moxa 主動式OPC Server Lite  可無縫連結任何 SCADA 系統
  ? 節省80%網絡頻寬
  ? 七倍快速的I/O響應速度

• 自定義的Modbus/TCP地址

• MXIO鏈接庫，支持Windows、WinCE VB/VC.NET和 Linux C API

• 可透過Web配置，支持導入/輸出功能

LAN以太網：2 x 10/100 Mbps交換口，RJ45
隔離保護：1.5 KV magnetic isolation
協議：Modbus/TCP，TCP/IP，UDP，DHCP，Bootp，HTTP
數字輸入傳感器類型：NPN，PNP和干節點
I/O類型：DI或計數器
干節點：
? 邏輯0：short ~ GND
? 邏輯1：open
濕節點：
? 邏輯0：0 ~ 3 VDC
? 邏輯1：10 ~ 30 VDC (DI COM ~ DI)
隔離保護：3K VDC或2K Vrms
技術器頻率：250 Hz，斷電存儲
繼電器輸出類型：Form A (N.O.) relay outputs，5A
觸點容量：5 A @ 30 VDC、5 A @ 250 VAC、5 A @ 110 VAC
感性負載：2 A
電阻負載：5 A
擊穿電壓：500 VAC
繼電器閉合/斷開時間：1500 ms (最大)
初始絕緣電阻：最小1G @ 500 VDC
使用壽命：100,000 次 (典型)
接觸電阻(初始值)：30 milli-ohms (最大.)
脈沖輸出：額定負載下 0.3 Hz
電源需求電源輸入：24 VDC nominal，12 ~ 36 VDC
電源功耗：130 mA typical @ 24 VDC
機械特性接線規格：I/O cable max. 14 AWG
尺寸：27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
重量：<200 g
工作環境工作溫度：-10 ~ 60°C (14 ~ 140°F)
寬溫型號：-40 ~ 75°C (-40 ~ 167°F)
存儲溫度：-40 ~ 85°C (-40 ~ 185°F)
相對濕度：5 ~ 95% (non-condensing)
安規認證EMI：FCC Part 15，CISPR (EN55022) class A
EMS：IEC 61000-4，IEC 61000-6
Safety：UL508
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
保修保修期：2年
