簡介

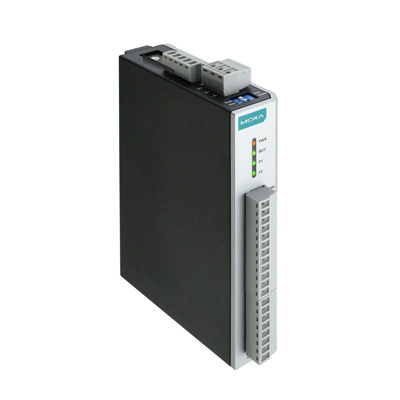

    ioLogik R1200智能RS-485串口遠程I/O是一款具有高性價比、設計可靠且易于維護的遠程I/O。對工程師而言，布線也變得非常簡單，只需要兩根線就可以將串口I/O與控制器或其他RS-485設備進行連接。串口遠程I/O采用EIA/TIA RS-485通訊協議，可以提供長距離的高速數據收發。Moxa智能串口遠程I/O支持通過軟件或USB進行通訊配置，獨特的雙RS-485串口設計免除了工程師對數據采集和控制系統的配置和維護工作。不僅如此，Moxa提供了不同的I/O組合，為不同應用提供了更大的靈活性。

特點

• 兩個RS-485串口，內置中繼器

• 支持多點通信參數安裝

• 安裝通訊參數，并通過USB升級固件

• 通過RS-485連接升級固件

• 支持寬溫型號（-40 ~ 85 ℃）

輸入和輸出模擬輸入：8個通道
隔離保護：3K VDC 或 2K Vrms
模擬輸入類型：差分輸入
分辨率：16位
I/O類型：電壓/電流
輸入范圍：0 ~ 10 VDC，0 ~ 20 mA，4 ~ 20 mA (burn-out mode)
精確度：
±0.1% FSR @ 25 °C
±0.3% FSR @ -10 and 60 °C
±0.5% FSR @ -40 and 75 °C
采樣率（所有通道）：12 Hz
輸入阻抗：10M ohms (min.)
內置限流電阻：120 ohms
電源需求輸入電壓：24 VDC nominal，12 ~ 48 VDC
電源需求輸入電壓：24 VDC nominal，12 ~ 48 VDC
串口通訊界面：RS-485-2w: Data+，Data-，GND (5-contact terminal block)
串口數據線保護：15 kV ESD全信號保護
串口通訊參數校驗位：None，Even，Odd (default = None)
數據位：8
停止位：1，2 (default = 1)
波特率：1200 ~ 921.6 kbps (default = 9600)
RS-485上拉/下拉電阻：1 kΩ，150 kΩ
協議：Modbus RTU
機械特性布線：I/O cable max. 16 AWG
尺寸：27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
工作環境工作溫度：
標準型號：-10 ~ 70 °C (14 ~ 158 °F)
寬溫型號：-40 ~ 85 °C (-40 ~ 185 °F)
存儲溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% (non-condensing)
安規認證Safety: UL 508
EMI:
EN 55022，EN 61000-3-2，EN 61000-3-3，
FCC Part 15 Subpart B Class A
EMS:
EN 55024，IEC 61000-4，IEC 61000-6
Shock: IEC 60068-2-27
Freefall: IEC 60068-2-32
Vibration: IEC 60068-2-6
保修保修期：5年（ioLogik R1214除外）
