簡介

  輸入、輸出信號通過RS-485傳輸

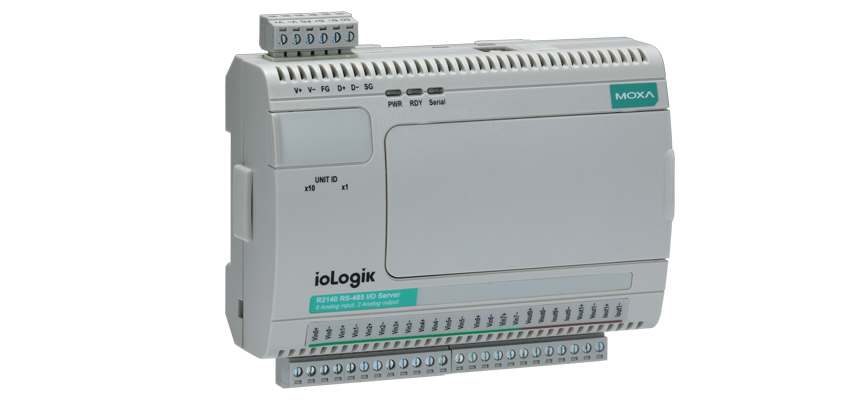

    ioLogik R2000系列是為系統集成商通過RS-485實現對遠程開/關設備的數據采集和控制而設計的，下層設備通常有接近開關、機械 開關、按鈕、光傳感器、LED以及光電開關等數字開關設備及PH、電導計、溫度計、濕度計、壓力計、流量計、啟動器和閥門等模 擬設備。
    該設備支持標準的Modbus協議，可以使用SCADA軟件和MXIO DLL函數庫對設備進行數據訪問。

  多功能的DI/DO和AI/AO模塊
    在許多工業場合，RS-485是最普遍的接線標準。如今，Moxa推出了一系列具備諸多增值功能的RS-485遠程I/O。

• 多功能的DI/DO，分別可以配置為計數器和脈沖輸出模式

• 多功能的AI/AO，模擬量類型可選（mA/mV/V）

• 過流、過壓保護

• PLC等級I/O設計，確保現場操作的準確、可靠性

• 通過RS-485實現遠程固件升級

  實現多功能DO和AO的獨立配置
    每個數字輸入可被獨立配置為DI或計數器模式，而每個模擬輸入通道可由軟件獨立配置為電壓或電流模式；同時每個數字輸 出可被獨立配置為DO或脈沖輸出模式。模擬輸入通道支持從+/-150 mV到+/-10 V不同的信號類型，精度為16 bit，而每個模 擬輸出通道支持0-20 mA和4-20 mA輸出，精度為12 bit。

特點

• 具備8點mV/V/電流模擬信號輸入，4-20mA電流信號離線檢測

• 具備2點電壓/電流模擬輸出

• 模擬輸入16bit精度，模擬輸出12bit精度

• 方便使用的快速編程庫，支持VB，VC++，BCB

• NIST精度校正

串口接口：RS-485 (2線)：Data+，Data-，GND
串口保護：15 KV ESD
串口通信參數校驗位：None
數據位：8
停止位：1
流量控制：None
通信速率：1200 bps ~ 115200 bps
協議：Modbus/RTU
Built-in RTC：Yes
電源要求電源輸入：24 VDC標配，12 ~ 48 VDC
功耗：195 mA @ 24 VDC (typ.)
現場電源：24 VDC標配，最高36 VDC
機械規格接線：I/O線纜，max. 14 AWG
工作環境工作溫度：-10 ~ 60 °C (14 ~ 140 °F)，5 ~ 95% RH
存儲溫度：-40 ~ 85 °C (-40 ~ 185 °F)，5 ~ 95%RH
沖擊：IEC60068-2-27
跌落：IEC60068-2-32
振動：IEC60068-2-6
模擬輸入輸入：8點
解析度：16位
輸入范圍：+/-150 mV，+/-500 mV，+/-5 V，+/-10 V，0-20
mA，4-20 mA
數據格式：16-bit integar
精確度：+/- 0.1%，F(xiàn)SR @ 25C，+/- 0.3%，F(xiàn)SR @ -10，60 °C
采樣率：10次/秒（電壓信號），6次/秒（電流信號）
內置電阻：125 Ohm
光隔離：3K VDC
過壓：可以承受持續電壓（-10 V ~ 10V）
模擬輸出輸出：2點
解析度：12位
輸出范圍：0 ~ 10 V，4 ~ 20 mA
驅動電壓：電流輸出15 VDC
精確度：+/- 0.1%，F(xiàn)SR @ 25C，+/- 0.3%，F(xiàn)SR @ -10，60 °C
（電流）CMR@50/60 Hz：95 dB min
零漂移：+/- 9μV / °C
跨漂移：+/- 25ppm / °C
負載電阻：< 250 Ohm
安規認證EMI：FCC Part 15，CISPR(EN55022) Class A
EMS：IEC61000-4-2(ESD)，level 2/3
IEC61000-4-3(RS)，level 2
IEC61000-4-4(EFT)，level 2
IEC61000-4-5(Surge)，level 3
IEC61000-4-6(CS)，level 2
IEC61000-4-8(PM)，level 1
IEC61000-4-11(Dip)
安全：UL508 (pending)
保修期2年
