簡介

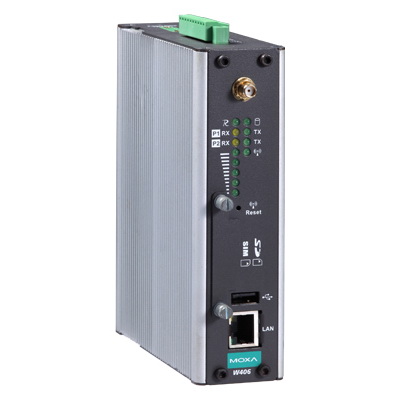

    W406是一款嵌入式Linux或WinCE計算機，具有2個軟件可選的RS-232/422/485串口，1個以太網端口，一個用于蜂窩通信的四頻段GSM/GPRS/EDGE 900/1800/850/1900 MHz。該計算機還配備SD插槽，USB口以及4個數字輸入和4個數字輸出通道，是眾多工業應用的理想選擇：如數據采集、數據處理、協議轉換、遠程設備控制以及無線通信監測。W406預安裝Linux或WinCE 6.0，為工業環境提供了可靠強大的計算平臺，使程序員能夠輕松的以較低的成本研發無漏洞的工業應用。

特點

• Cirrus Logic EP9302 32位ARM9處理器

• 板載32 MB內存（最大64 MB）

• 內建16 MB閃存（最大32 MB）

• 內建GSM/GPRS/EDGE蜂窩通信

• 支持850/900/1800/1900 MHz GSM

• 支持GPRS/EDGE Class 12

• 提供SMS通道模式

• 4個DI，4個DO

• 2個軟件可選RS-232/422/485串口

• 50 bps ~ 921.6 Kbps，支持非標準波特率

• 10/100M以太網用于網絡冗余

• 可通過SD插槽擴展存儲容量

• WinCE 6.0或Linux 2.6平臺

• 導軌安裝及壁掛安裝

• 堅固的無風扇設計

• 寬溫型號可選

硬件規格

計算機CPU：Cirrus Logic EP9302 ARM9 32-bit RISC CPU，200 MHz
操作系統（預安裝）：支持WinCE 6.0或支持MMU的嵌入式Linux
DRAM：32 MB（最大64 MB）
閃存：16 MB（最大16 MB）
USB：1個兼容USB 2.0口，A類型接頭
存儲存儲擴展：SD插槽
以太網口LAN：1個10/100 Mbps自動偵測網口（RJ45）
電磁隔離保護：內建1.5 KV
蜂窩接口
蜂窩模塊：GSM，GPRS，EDGE
射頻波段：850/900/1800/1900 MHz
GPRS 等級：12
EDGE 等級：12
編碼機制：CS1 ~ CS4
串口串口標準：2個RS-232/422/485串口，軟件可選（DB9針式）
ESD保護：全信號15 KV ESD保護
Console口：RS-232接口（TxD，RxD，GND），帶4針輸出
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
檢驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF，RS-485 ADDC（自動數據檢測控制）
波特率：50 bps ~ 921.6 Kbps（支持非標準波特率，詳情請參閱用戶手冊）
串口信號RS-232：TxD，RxD，DTR，DSR，RTS，CTS，DCD，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
數字輸入輸入通道：4，source type
輸入電壓：0 ~ 30 VDC
數字輸入 干結點：
? 邏輯“0”：關閉至GND
? 邏輯“1”：開
數字輸入 濕結點：
? 邏輯“0”：+3 V max.
? 邏輯“1”：+10 V ~ +30 V（COM到DI）
連接器類型：6針螺絲接線端子（4 points，COM，GND）
隔離：3 KV光電隔離
數字輸出輸出通道：4，sink type
輸出電流：每通道最大200 mA
通態電壓：額定24 VDC，集成極開路至30 V
連接器類型：5針螺絲接線端子（4 points，GND）
隔離：3 KV光電隔離
LED指示燈系統：Ready，Storage
LAN：10M/Link，100M/Link（接頭）
Cellular：Cellular啟用燈，信號強度（5 LED指示燈）
串口：TxD，RxD
開關和按鈕
復位按鈕：支持“恢復到出廠狀態”
Cellular復位按鈕：支持移動復位功能
機械特性外殼：鋁（1 mm）
重量：1 kg
外型尺寸：（不包括天線）
144 x 119 x 40 mm（5.67 x 4.69 x 1.57 in）
安裝：導軌安裝，壁掛安裝（需選擇壁掛安裝套件）
天線長度：85 mm
工作環境工作溫度：
標準型號：-10 ~ 60 °C（14 ~ 140 °F）
寬溫型號：按需定制
工作濕度：5 ~ 95%（無凝露）
存儲溫度：
標準型號：-20 ~ 80 °C（-4 ~ 176 °F）
寬溫型號：-40 ~ 85 °C（-40 ~ 185 °F）
防震：2 g @ IEC-68-2-6，正弦波，5-500 Hz，1 Oct./min，1 hr/axis
抗沖擊：
? 6 g @ IEC-68-2-27，半正弦波，11 ms（連接導軌套件時）
? 20 g @ IEC-68-2-27，半正弦波，11 ms（連接壁掛安裝套件時）
電源要求輸入電壓：12 ~ 48 VDC
功耗：
USB端口無負載：7.2 W
? 300 mA @ 24 VDC
? 600 mA @ 12 VDC
USB端口全載：14.4 W
? 600 mA @ 24 VDC
? 1200 mA @ 12 VDC
安規認證Safety：EN 60950-1，CSA C22.2 No. 60950-1-03
EMC：EN 55022 Class B，EN 61000-3-2 Class A，EN 61000-3-3，EN 55024，F(xiàn)CC Part 15 Subpart B Class B
Radio：EN 301 489-1，EN 301 489-7，EN 301 511
Green Product：RoHS，CRoHS，WEEE
可靠性報警工具：內建蜂鳴器和帶備用電池的實時鬧鐘
自動重啟觸發器：內建看門狗計時器
MTBF（平均故障間隔時間）：170,162小時
保修保修期：5年
注意：硬件規格適用于嵌入式計算機設備本身，但不適合于配件。寬溫型規格
尤其不適于配件，如：電源適配器和線纜

軟件規格

Linux操作系統：Linux2.6.23
文件系統：JFFS2（for on-board flash）
協議棧：TCP，UDP，IPv4，SNMPv1，ICMP，ARP，HTTP，CHAP，PAP，SSH 1.0/2.0，SSL，DHCP，NTP，NFS，Telnet，F(xiàn)TP，TFTP，PPP，PPPoE
網絡安全：OpenVPN，iptables firewall
Web服務器（Apache）：允許創建和管理網站；支持PHPXML
終端服務器（SSH）：為兩個不受信任的主機在沒有安全機制的網絡之間提供安全的加密通信
撥號網絡服務：Linux下的PPP守護進程，可通過PPP協議完成撥入和撥出任務，實現與其它主機之間的網絡連接
看門狗服務：在指定時間內通過CPU硬件實現CPU重啟（通過調用Moxa庫函數來觸發）
應用開發軟件：
? Moxa API Library（Watchdog timer，Moxa serial IO control，Moxa DI/DO API）
? GNU C/C++ Cross-Compiler
? GNU C library
? GDB source-level debugging server
Software Protection：Encryption tool for user
executable files（based on patented Moxa technology）
Windows Embedded CE 6.0操作系統：Windows Embedded CE 6.0 R2
文件系統：FAT（for on-board flash）
協議棧：TCP，UDP，IPv4，SNMPv2，ICMP，IGMP，ARP，HTTP，CHAP，PAP，SSL，DHCP，SNTP，SMTP，Telnet，F(xiàn)TP，PPP
Web服務器（WINCE IIS）：Supports ASP，ISAPI Secure Socket Layer（SSL 2/3）and Transport Layer Security （TLS/SSL 3.1）public key-based protocols，and Web Administration ISAPI Extensions
撥號網絡服務：RAS客戶端API和PPP，支持EAP和RAS腳本
看門狗服務：在指定時間內通過CPU硬件實現CPU重啟（通過調用Moxa庫函數來觸發）
應用開發軟件：
? Moxa WinCE 6.0 SDK
? Moxa API Library
? C Libraries and Run-times
? Component Services（COM and DCOM）
? Microsoft .NET Compact Framework 2.0 with SP2
? Winsock 2.2
